Name: Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15 1033202 1 ks
Brand: Phoenix Contact
SKU: 3562026
Availability: SoldOut

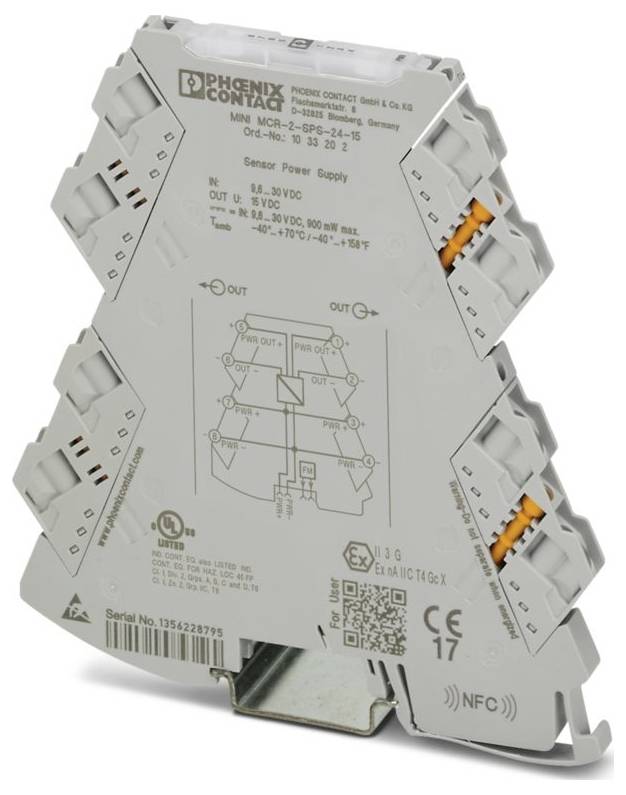

Sivé elektronické zariadenie s viacerými slotmi a textom uvádzajúcim špecifikácie, používané na pripájanie a napájanie, vyrobené spoločnosťou Phoenix Contact.

Ilustračný obrázok

Kategória výrobku

Zdroj s konštantným napätím

Typ

MINI MCR-2-SPS-24-15

Rozmer.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie

skrutkovací

Obsah

1 ks

Datasheety: (PDF)

Nie je k dispozícii

Celkom (119,99 € / kus)

119,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: MINI Analog Pro
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Uťahovací moment: 0,5 Nm ... 0,6 Nm
Prierez flexibilného vodiča: 0,14 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 1,5 mm² (s dutinkou); 0,14 mm² ... 2,5 mm² (bez dutinky)
Prierez vodiča AWG: 24 ... 12 (flexibilné)
Šírka: 6,2 mm
výška 109,81 mm
Hĺbka: 119,2 mm
Farba: sivá (RAL 7042)
Materiál puzdra: PBT
Podmienky prostredia: Podmienky prostredia
Stupeň ochrany: IP20 (nie je certifikované UL)
Teplota okolia (prevádzka): -40 °C ... 70 °C
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: GB/T 3836.1; GB/T 3836.3
Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
Typ montáže: montáž na DIN lištu
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 10 mm
Montážna poloha: ľubovoľná
ATEX: ATEX
IECEx: IECEx
Označenie: Certifikácia UL 508; Trieda I, Oddiel 2, Skupiny A, B, C, D T6; Trieda I, Zóna 2, Skupina IIC T6
UL, USA / Kanada: UL, USA / Kanada
Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R22: HL 1 - HL 2
Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R23: HL 1 - HL 2
Protipožiarna ochrana koľajových vozidiel (DIN EN 45545-2) R24: HL 1 - HL 2
Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC (Na premostenie napájacieho napätia je možné použiť konektor zbernice na DIN lištu (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, číslo výrobku 2869728); zacvakáva sa na 35 mm DIN lištu podľa EN 60715)
CE: CE
Certifikát: DNV GL TAA000021E Rev. 1
Poznámka k inštalácii: Na premostenie napájacieho napätia je možné použiť konektor zbernice DIN lištu; zacvakne sa na 35 mm DIN lištu podľa normy EN 60715.
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Interferenčné žiarenie: Interferenčné žiarenie
Schválenie stavby lodí: Schválenie stavby lodí
Odolnosť: EN 61000-6-2
Indikátor stavu: Zelená LED dióda (napájacie napätie)
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Typická spotreba energie:< 38,2 mA (24 V);< 79,8 mA (12 V)
Skratový prúd:> 35 mA
Obmedzenie použitia: Obmedzenie použitia
Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
Výstupný prúd: ≤ 30 mA
Izolácia: zosilnená izolácia
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: A
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 300 Vrms
Skúšobné napätie: 3 kV AC (50 Hz, 60 s)
CCC / Čína Ex: CCC / Čína Ex
Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
Galvanické oddelenie: Galvanické oddelenie
Maximálny teplotný koeficient:< 0,01 %/K
Maximálna chyba prenosu: ≤ 0,1 % (z konečnej hodnoty)
Spotreba energie:< 900 mW (9,6 V jednosmerného prúdu)
Napájacie napätie vysielača: 15 V DC
Signál: Napätie: Signál: Napätie
Vstupné signálové napätie: 9,6 V DC ... 30 V DC
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
Maximálne výstupné signálové napätie: 15 V DC
Výstupné napätie v prípade prerušenia vodiča: 15 V DC
Vlnenie:< 20 mVSS (600 Ω)

Typ: MINI MCR-2-SPS-24-15

Kategória výrobku: Zdroj s konštantným napätím

Rozmer.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie: skrutkovací

Obsah: 1 ks

Šírka: 6.2 mm

V: 109.81 mm

Dĺžka: 119.2 mm

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.14 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3562026 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15 1033202 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3562026 Zdroj konštantného napätia Phoenix Contact MINI MCR-2-SPS-24-15 1033202 1 ks

Popis

Zdroj konštantného napätia s technológiou zásuvného pripojenia na generovanie vysoko presného konštantného napätia 15 V a na napájanie senzorov bez vlastného zdroja napájania. Technológia skrutkového pripojenia.
