Zettler Electronics AZ9571-1C-3DSE, 507450 relé do DPS, monostabilný, 1 cievka, 60 V/DC, 125 V/AC, 1 A, 1 ks

EAN:
Označenie výrobcu:
Objednávacie číslo:
'Čierne reléové moduly Zettler so štyrmi kolíkmi a vytlačenou špecifikáciou. Vhodné pre elektronické aplikácie a obvody.'

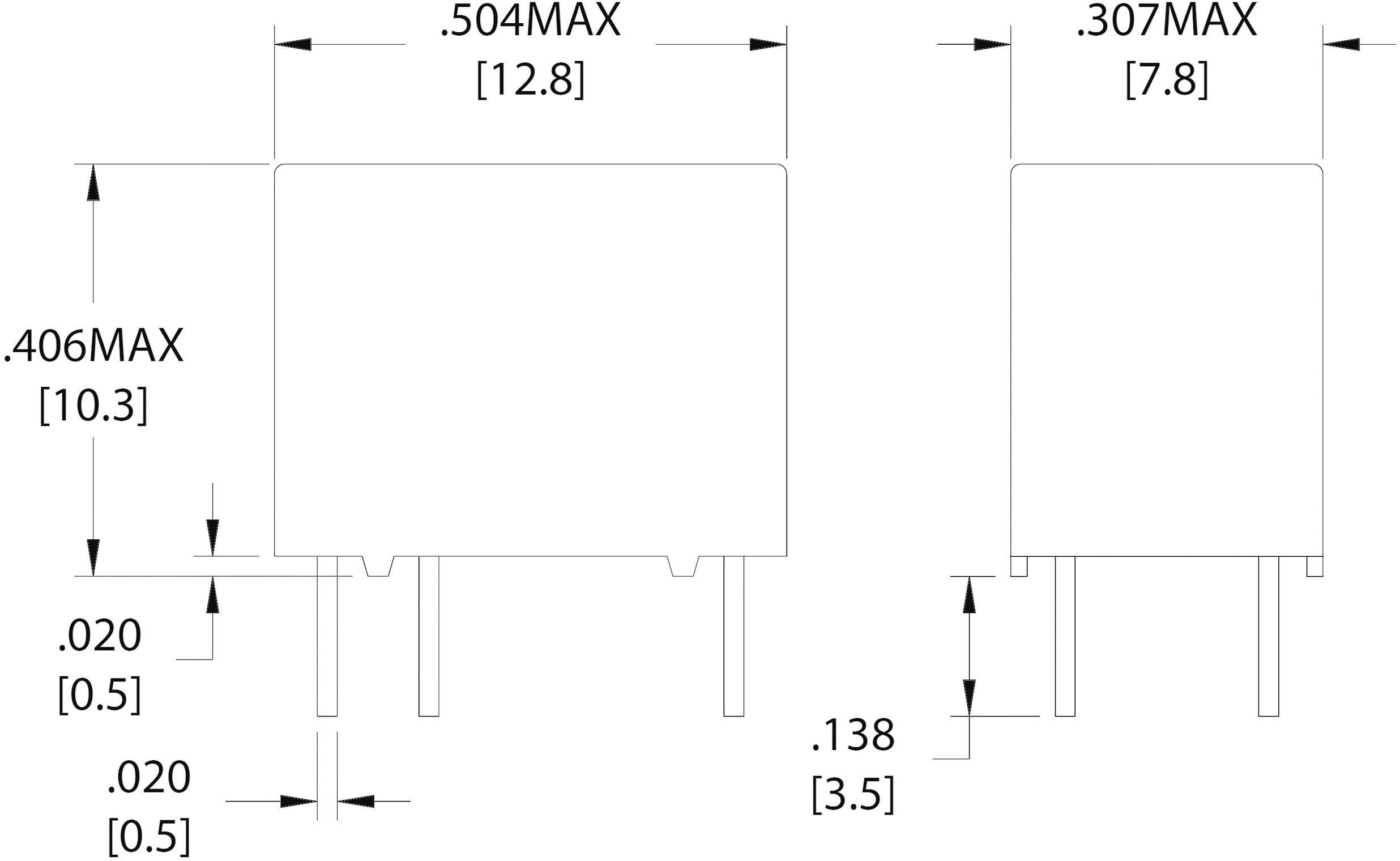

Technický diagram znázorňuje rozmery elektronickej súčiastky s rozmermi v palcoch a milimetroch.

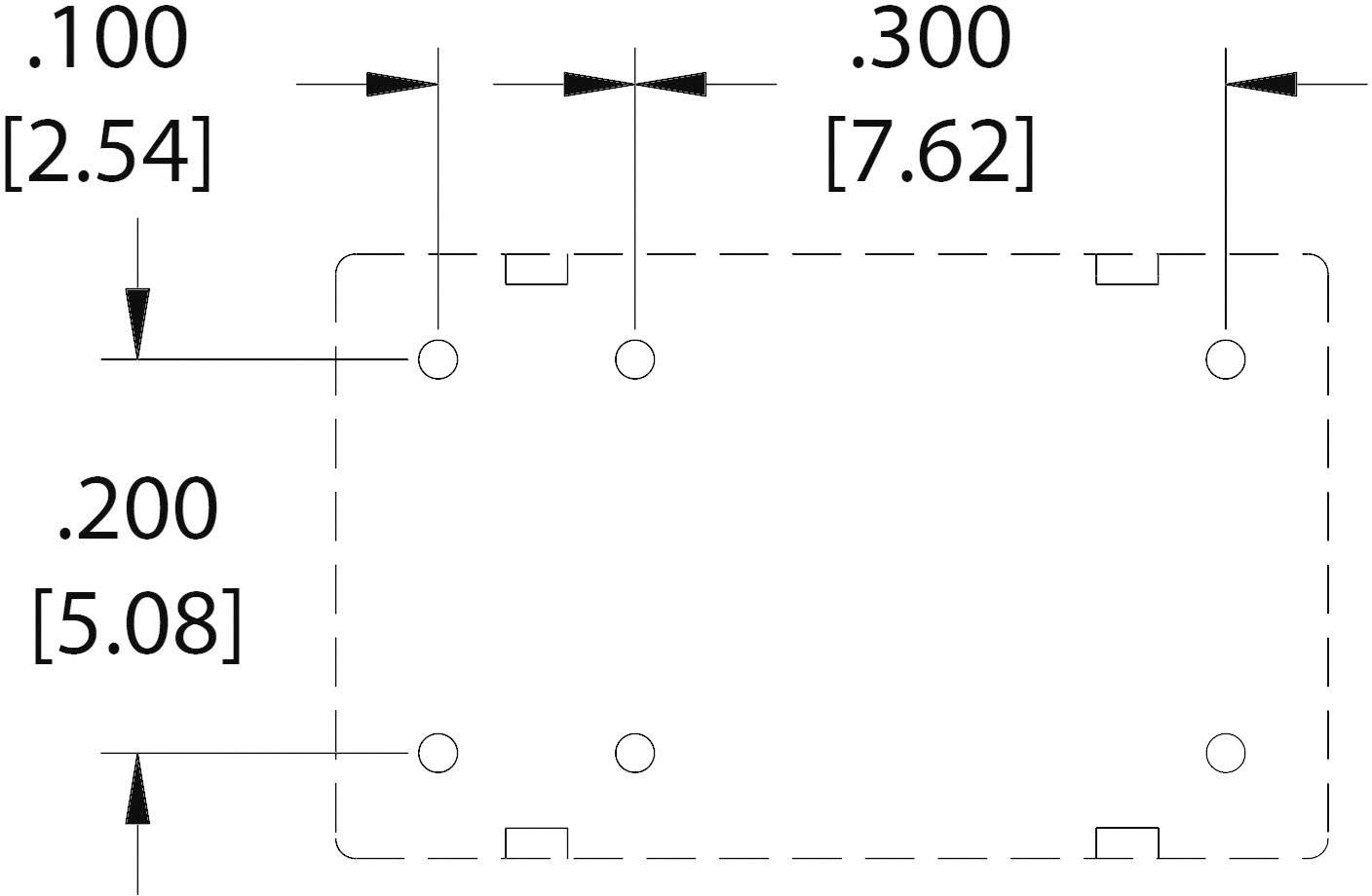

Náčrt obdĺžnikového objektu s rozstupmi otvorov: 0,100 palca (2,54 mm) horizontálne, 0,200 palca (5,08 mm) vertikálne, 0,300 palca (7,62 mm).

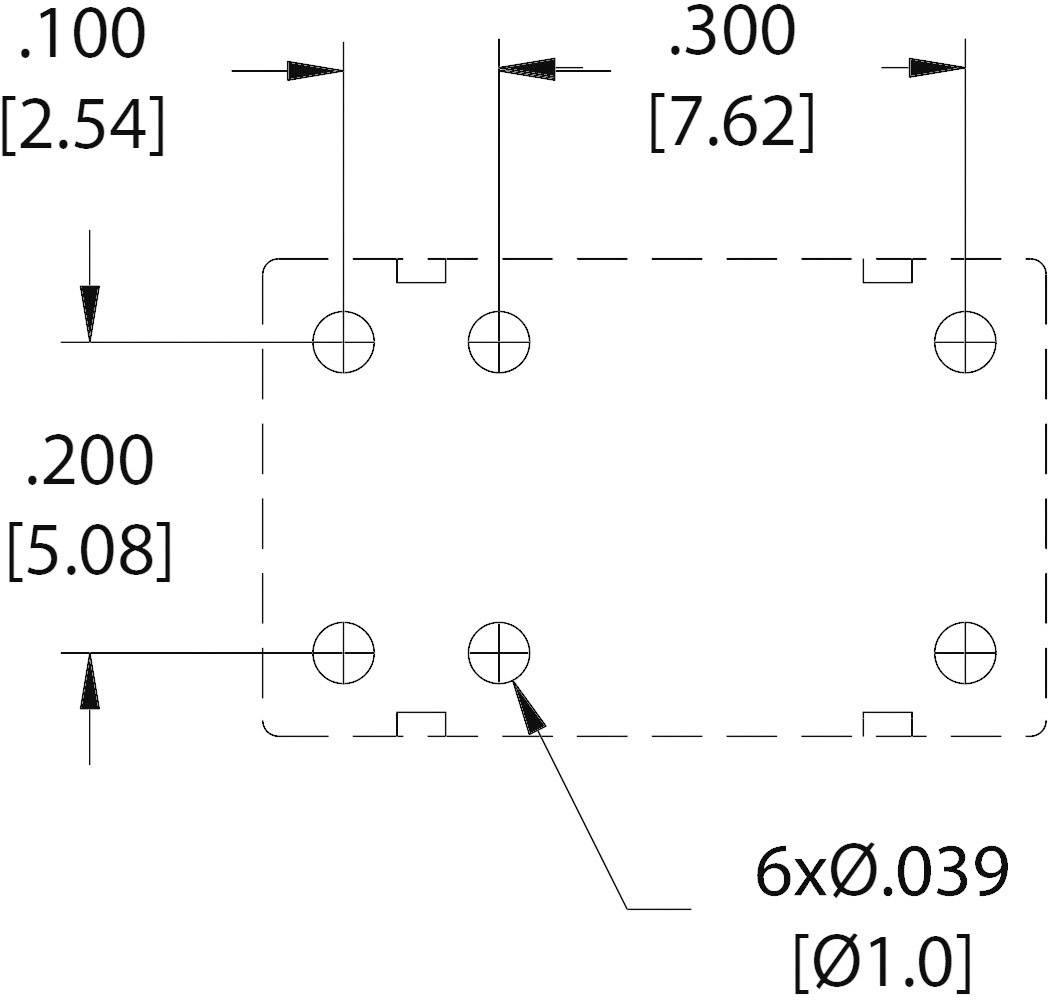

Technický výkres obdĺžnikového komponentu s rozmermi: šírka 0,200 (5,08 mm), vzdialenosť otvorov 0,100 (2,54 mm). Šesť otvorov, Ø 0,039 (1,0 mm).

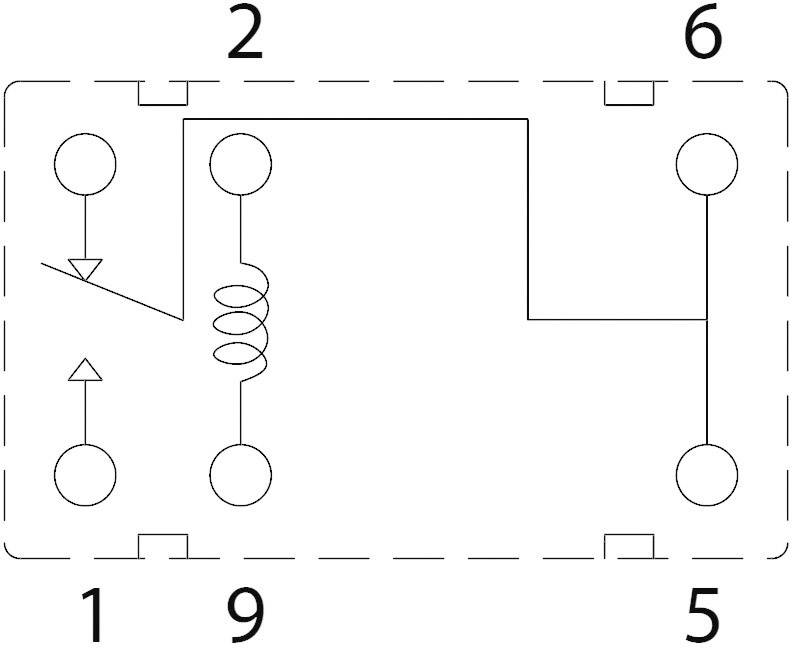

Schéma zapojenia relé: Cievka medzi 1 a 9; spínacie kontakty medzi 2 a 6 a 5, šípka smeruje nahor.
1/5
Ilustračný obrázok
Kategória výrobku
relé do DPS
Menovité napätie cievky
3 V/DC
Mód riadenie
monostabilný, 1 cievka
Typ kontaktu
1 prepínací
Spínacie napätie (max.)
60 V/DC
125 V/AC
Datasheety: (PDF)
Doručenie: Po 26. 10.
311 Ks
Počet
Celkom (3,29 € / kus)
3,29 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

Dodatočné informácie:

Technické parametre

Kategória výrobku

relé do DPS

Typ

AZ9571-1C-3DSE

Menovité napätie cievky

3 V/DC

Riadiace napätie (min.)

2.4 V/DC

Riadiace napätie (max.)

6 V/DC

Mód riadenie

monostabilný, 1 cievka

Odpor cievky

60 Ω

Typ kontaktu

1 prepínací

Materiál kontaktu

Ag + Au

Spínacie napätie (max.)

60 V/DC

125 V/AC

Spínací prúd (max.)

1 A

Max. spínací výkon

30 W

62.5 VA

Pripojenie

spájkovacie piny

Izolačné napätie

400 V

Min. teplota

-40 °C

Max. teplota

+70 °C

Dĺžka

12.8 mm

Šírka

7.8 mm

V

10.3 mm

Rozmer.

(d x š x v) 12.8 x 7.8 x 10.3 mm

Obsah

1 ks

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 507450 Zettler Electronics AZ9571-1C-3DSE, 507450 relé do DPS, monostabilný, 1 cievka, 60 V/DC, 125 V/AC, 1 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507450 Zettler Electronics AZ9571-1C-3DSE, 507450 relé do DPS, monostabilný, 1 cievka, 60 V/DC, 125 V/AC, 1 A, 1 ks
