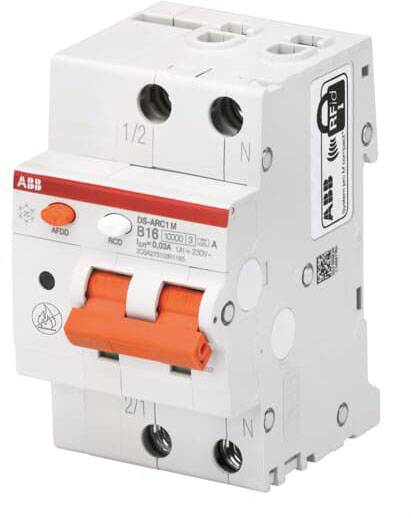

ABB 2CSA275103R1164 zariadenie na ochranu proti elektrickému oblúku 2-pólový 230 V

Zariadenie na ochranu pred elektrickým oblúkom (AFDD) s RCBO (RCBO) podľa IEC/EN 62606 (VDE 0665-10) a IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664- 21) ponúkajú ochranu proti sériovým a paralelným oblúkovým poruchám, ochranu proti nadprúdu (preťaženiu alebo skratu), ochranu proti sínusovým striedavým prúdom a pulzujúcim prúdom s hladkým jednosmerným zvyškovým prúdom do 6 mA voči zemi; ako aj ochrana proti poruche (ochrana pred nepriamym kontaktom) a doplnková ochrana (s IΔn ≤ 30 mA); Ochrana proti prepätiu (len pre AFDD interná) a ochrana pred elektricky zapáleným požiarom podľa DIN VDE 0100-420. Povinné oblasti použitia podľa DIN VDE 0100-420 sú v jednofázových systémoch striedavého napätia s In ≤ 16 A v spálňach alebo salónikoch v domácnostiach a denných stacionároch pre deti, invalidov alebo starých ľudí alebo aj v bezbariérových bytoch. ako v miestnostiach alebo miestach s nebezpečenstvom požiaru (s osobitným nebezpečenstvom požiaru, požiarne ohrozené obchodné priestory), prevažne/najmä z horľavých stavebných materiálov (za klasifikáciu horľavosti stavebných materiálov zodpovedá výrobca drevených dom), ohrozenie nenahraditeľných statkov - kultúrnych statkov s obzvlášť vysokou hodnotou a v jednofázových koncových obvodoch, ktoré napájajú elektrické zariadenia v uvedených oblastiach alebo tieto oblasti prechádzajú. Použitie AFDD sa odporúča v miestnostiach s priestorom na spanie, miestnostiach alebo miestach s požiarnymi konštrukciami a koncovými okruhmi s vysokým pripojeným zaťažením. Vo všeobecnosti sa AFDD odporúča aj na zvýšenie požiarnej ochrany pred elektricky zapálenými požiarmi. LED indikátor na identifikáciu príčiny cesty. Je možné napájanie zhora alebo zospodu, krížové zapojenie, napríklad do ističa zvodového prúdu v oblasti zadnej svorky. Je možné pripojiť príslušenstvo System pro M compact®. Menovitá spínacia kapacita podľa IEC/EN 61009 Icn=10kA. AFDD+RCBO DS-ARC1M je 1-pólovo chránený (LS), 2-pólové spínanie.

Tento text bol preložený strojovo.
