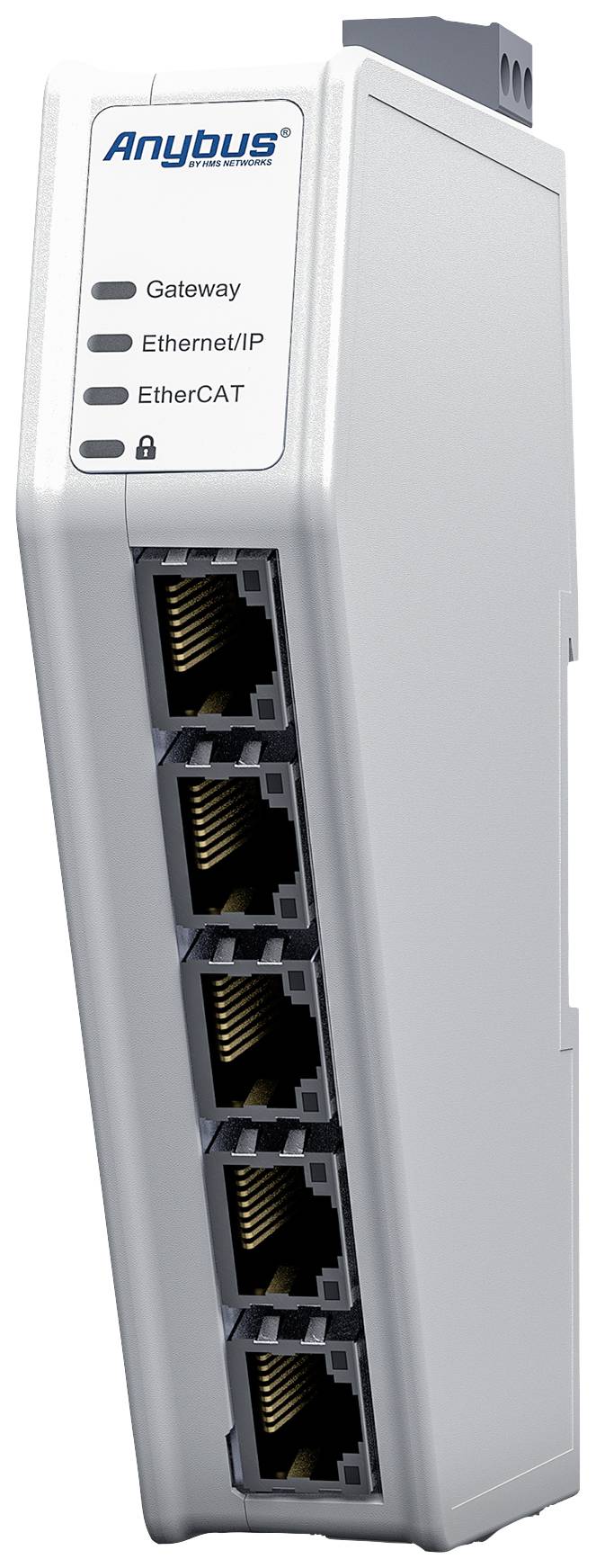

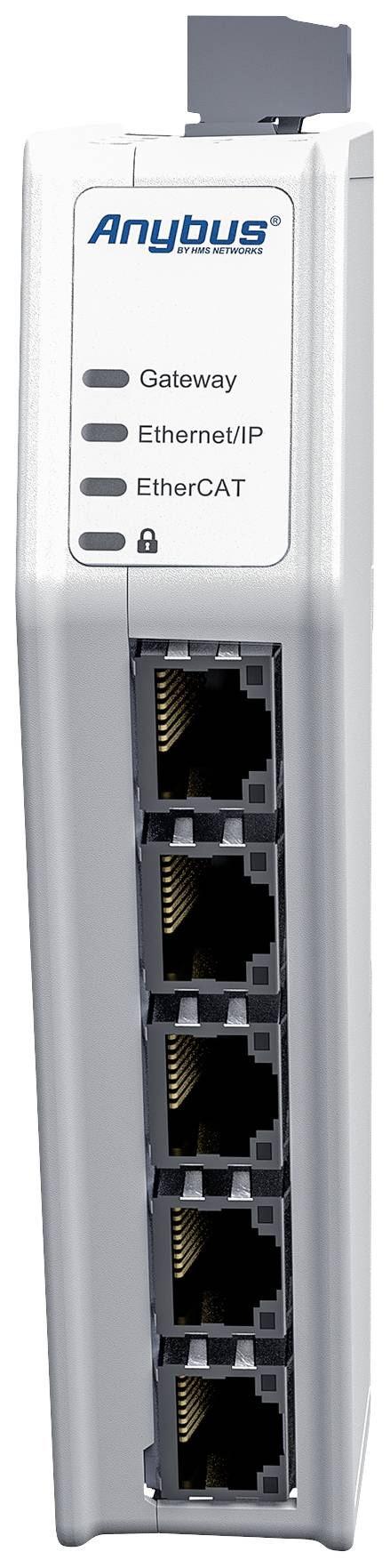

Anybus ABC4012 brána Ethernet/IP, EtherCAT, RJ-45, Ethernet, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (695,12 € / kus)
695,12 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Anybus Communicator EtherNet/IP adaptér - EtherCAT SubDevice
- Okamžitý prenos dát
- Hardvérovo akcelerovaná konverzia Endian (byte swap)
- Najnovšie bezpečnostné prvky
- Jednoduché uvedenie do prevádzky
Technické parametre
- Priemyselná brána z EtherNet/IP do EtherCAT na prepojenie dvoch ovládačov
- Spotreba prúdu: 160 mA pri 24 V, maximálne 400 mA pri 12 V
- Napájanie: 3-kolíková skrutková svorka
- Kategória výrobku
brána
- Rozhranie
Ethernet/IP
EtherCAT
RJ-45
Ethernet
- Typ
ABC4012
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
12-30 V/DC
- Prevádzková teplota
-25 do +70 °C
- Rozmer.
(š x v) 27 mm x 155 mm
- Max. odber prúdu
400 mA
- V
155 mm
- Šírka
27 mm
- Číslo výrobcu
ABC4012
- Príkon prúdu
160 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2735338 Anybus ABC4012 brána Ethernet/IP, EtherCAT, RJ-45, Ethernet, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2735338 Anybus ABC4012 brána Ethernet/IP, EtherCAT, RJ-45, Ethernet, 24 V/DC
Popis
Anybus Communicator EtherNet/IP Adapter - EtherCAT SubDevice je priemyselný konvertor protokolov, ktorý umožňuje bezproblémovú výmenu dát medzi sieťami EtherNet/IP a EtherCAT.
Anybus Communicator zaisťuje spoľahlivý, bezpečný a rýchly prenos dát medzi rôznymi sieťami priemyselného Ethernetu a fieldbus. Tieto samostatné brány sa ľahko nasadzujú a umožňujú transparentnú výmenu údajov medzi PLC, čo vám umožňuje integrovať staršie zariadenia v teréne do moderných priemyselných sietí s minimálnymi zmenami softvéru.
Anybus Communicator je založený na osvedčenom sieťovom procesore Anybus NP40, ktorý sa vyznačuje zhodou so sieťou, vysokým výkonom a spoľahlivosťou. Pri výmene dát medzi PLC v rôznych sieťach je možný veľmi rýchly prenos dát až do 1500 bajtov v každom smere, čo spĺňa väčšinu požiadaviek súčasných a budúcich riadiacich aplikácií.
Uvedenie do prevádzky je rýchle vďaka intuitívnej konfigurácii, ľahko zrozumiteľnej dokumentácii a inteligentnému dizajnu hardvéru a krytu.
Vynikajúci výkon
Okamžitý prenos dát - Čas potrebný na prenos dát medzi dvoma PLC sa skladá z doby cyklu prvej siete plus doby cyklu druhej siete. Interný prenos dát v komunikátore je zanedbateľný, pretože zodpovedá prirodzenému kolísaniu doby cyklu siete (jitter).
Hardvérovo akcelerovaná konverzia endiánov (byte swap) – Komunikátory môžu zmeniť reprezentáciu údajov (endianness) prostredníctvom hardvérovo zrýchlenej konverzie endiánov, aby sa zabezpečilo, že údaje sú v každom PLC reprezentované správne. Môžete dokonca konvertovať rôzne časti rozsahu údajov rôznymi spôsobmi, aby ste mohli spracovávať rôzne typy údajov. Nemá to žiadny vplyv na výkon, zbavuje PLC úlohy prevodu údajov a zjednodušuje programovanie PLC.
Jednoduché uvedenie do prevádzky
Vyhradený ethernetový konfiguračný port – nie sú potrebné žiadne špeciálne káble.
Intuitívne webové konfiguračné rozhranie drag-and-drop – nie je potrebné inštalovať ďalší softvér.
Predné konektory uľahčujú pripojenie káblov a tenké prevedenie šetrí miesto na DIN lište.
Riešenie problémov pomocou výkonnej diagnostiky vrátane monitora aktuálnych údajov, stavovej obrazovky a balíka podpory.
Najnovšie bezpečnostné prvky
Funkcia bezpečného zavádzania na detekciu manipulácie s firmvérom a ochranu pred útokmi škodlivého softvéru a infekciami.
Tento text bol preložený strojovo.
Anybus Communicator zaisťuje spoľahlivý, bezpečný a rýchly prenos dát medzi rôznymi sieťami priemyselného Ethernetu a fieldbus. Tieto samostatné brány sa ľahko nasadzujú a umožňujú transparentnú výmenu údajov medzi PLC, čo vám umožňuje integrovať staršie zariadenia v teréne do moderných priemyselných sietí s minimálnymi zmenami softvéru.
Anybus Communicator je založený na osvedčenom sieťovom procesore Anybus NP40, ktorý sa vyznačuje zhodou so sieťou, vysokým výkonom a spoľahlivosťou. Pri výmene dát medzi PLC v rôznych sieťach je možný veľmi rýchly prenos dát až do 1500 bajtov v každom smere, čo spĺňa väčšinu požiadaviek súčasných a budúcich riadiacich aplikácií.
Uvedenie do prevádzky je rýchle vďaka intuitívnej konfigurácii, ľahko zrozumiteľnej dokumentácii a inteligentnému dizajnu hardvéru a krytu.
Vynikajúci výkon
Okamžitý prenos dát - Čas potrebný na prenos dát medzi dvoma PLC sa skladá z doby cyklu prvej siete plus doby cyklu druhej siete. Interný prenos dát v komunikátore je zanedbateľný, pretože zodpovedá prirodzenému kolísaniu doby cyklu siete (jitter).
Hardvérovo akcelerovaná konverzia endiánov (byte swap) – Komunikátory môžu zmeniť reprezentáciu údajov (endianness) prostredníctvom hardvérovo zrýchlenej konverzie endiánov, aby sa zabezpečilo, že údaje sú v každom PLC reprezentované správne. Môžete dokonca konvertovať rôzne časti rozsahu údajov rôznymi spôsobmi, aby ste mohli spracovávať rôzne typy údajov. Nemá to žiadny vplyv na výkon, zbavuje PLC úlohy prevodu údajov a zjednodušuje programovanie PLC.
Jednoduché uvedenie do prevádzky
Vyhradený ethernetový konfiguračný port – nie sú potrebné žiadne špeciálne káble.
Intuitívne webové konfiguračné rozhranie drag-and-drop – nie je potrebné inštalovať ďalší softvér.
Predné konektory uľahčujú pripojenie káblov a tenké prevedenie šetrí miesto na DIN lište.
Riešenie problémov pomocou výkonnej diagnostiky vrátane monitora aktuálnych údajov, stavovej obrazovky a balíka podpory.
Najnovšie bezpečnostné prvky
Funkcia bezpečného zavádzania na detekciu manipulácie s firmvérom a ochranu pred útokmi škodlivého softvéru a infekciami.
Tento text bol preložený strojovo.
Prevedenie
- Bezpečnostný spínač, ktorý uzamkne vašu konfiguráciu a zabráni neoprávnenému prístupu
- Pre priemyselné prostredie
- Robustné, kompaktné puzdro
- Priemyselné komponenty sú testované a certifikované podľa CE a UL
- Široký teplotný rozsah, -25°C až 70°C
- Montáž na lištu DIN pre inštaláciu v blízkosti pripojených zariadení, čím sa znižuje námaha pri zapájaní
