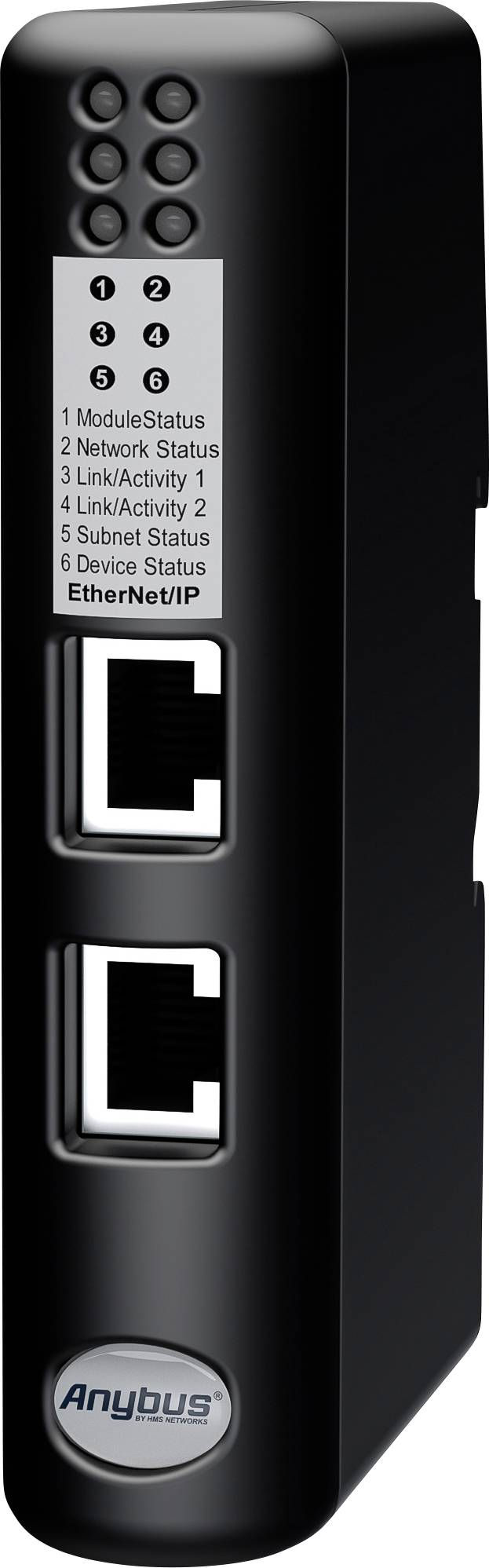

Anybus CANopen Master/EtherNet/IP 2-Port Slave brána CANopen, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (893,50 € / kus)
893,50 €
bez DPH.
Doprava zadarmo
Technické parametre
- Dĺžka: 120 mm
- Hmotnosť: 150 g
- Prevádzková teplota: -25 až +55 ° C
- Konfiguračné pripojenie: USB (adaptér USB / CAN nie je súčasťou dodávky)
- Konfiguračný prepínač: Na bráne nastavuje adresu CANopen a prenosovú rýchlosť
- Pripojenie CANopen: 9-FU34-pólový konektor D-Sub (vrátane)
- Pripojenie Fieldbus / Ethernet: (pozri popis rozhrania vyššie)
- Galvanické oddelenie: Na strane CAN a BUS / Ethernet
- Prenosová rýchlosť CANopen: 20 kbit / s - 1 Mbit / s
- Montáž: montážna lišta (norma EN 50022)
- Stupeň krytia: IP20, hodnotenie NEMA 1
- Kategória výrobku
brána
- Rozhranie
CANopen
- Typ
CANopen Master/EtherNet/IP 2-Port Slave
- Prevádzkové napätie
24 V/DC
- Min. prevádzková teplota
-25 °C
- Prevádzková teplota
-25 °C (min)
- Rozmer.
(š x v) 75 mm x 27 mm
- Max. odber prúdu
300 mA
- V
27 mm
- Šírka
75 mm
- Číslo výrobcu
AB7306
- Prevedenie
Anybus CANopen Master / EtherNet / IP 2-portová slave brána
- Príkon prúdu
100 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2390269 Anybus CANopen Master/EtherNet/IP 2-Port Slave brána CANopen, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2390269 Anybus CANopen Master/EtherNet/IP 2-Port Slave brána CANopen, 24 V/DC
Popis
Brána Anybus X - CANopen Master - adaptér EtherNet / IP
Gateway Anybus X CANopen spája sieť EtherNet / IP s podriadenou sieťou CANopen a umožňuje tak integráciu zariadení CANopen do systému EtherNet / IPSPS.
RÝCHLY PRENOS I / O ÚDAJOV
X-brána je primárne určená na prenos cyklických I / O dát medzi týmito dvoma sieťami. I / O dáta siete EtherNet / IP sa zapisujú do objektov CANopen, ktoré je možné priradiť k PDO CANopen a naopak. Brána je plnohodnotným master / manager v sieti CANopen a adaptérom / slave v sieti EtherNet / IP. Prenos dát medzi týmito dvoma sieťami je transparentný a v každom smere je možné preniesť až 510 bajtov.
JEDNODUCHÁ KONFIGURÁCIA - NIE JE POTREBNÉ PROGRAMOVANIE
Pre konfiguráciu CANopen odporúča HMS „Anybus Configuration Manager - CANopen“. Konfiguráciu CANopen je možné vykonať aj pomocou bežného štandardného konfigurátora CANopen. Pre konfiguráciu nie sú potrebné žiadne znalosti programovania.
VLASTNOSTI A VÝHODY
Rýchla výmena cyklických I / O dát medzi CANopen a sieťou EtherNet / IP (5 ms)
Vďaka kompletnej funkcii CANopen master / manager nie je v sieti CANopen potrebné žiadne PLC
Pripojenie až 126 podradených zariadení CANopen
Kompatibilné s PLC od popredných výrobcov
Jednoduchá konfigurácia CANopen pomocou softvéru „Anybus Configuration Manager - CANopen“. Nie je potrebné programovanie.
Možnosť navrhnúť si vlastné webové stránky, napríklad na diagnostické účely
Robustné samostatné puzdro pre použitie v drsnom priemyselnom prostredí
Kvalifikovaná osobná podpora
Tento text bol preložený strojovo.
Gateway Anybus X CANopen spája sieť EtherNet / IP s podriadenou sieťou CANopen a umožňuje tak integráciu zariadení CANopen do systému EtherNet / IPSPS.
RÝCHLY PRENOS I / O ÚDAJOV
X-brána je primárne určená na prenos cyklických I / O dát medzi týmito dvoma sieťami. I / O dáta siete EtherNet / IP sa zapisujú do objektov CANopen, ktoré je možné priradiť k PDO CANopen a naopak. Brána je plnohodnotným master / manager v sieti CANopen a adaptérom / slave v sieti EtherNet / IP. Prenos dát medzi týmito dvoma sieťami je transparentný a v každom smere je možné preniesť až 510 bajtov.
JEDNODUCHÁ KONFIGURÁCIA - NIE JE POTREBNÉ PROGRAMOVANIE
Pre konfiguráciu CANopen odporúča HMS „Anybus Configuration Manager - CANopen“. Konfiguráciu CANopen je možné vykonať aj pomocou bežného štandardného konfigurátora CANopen. Pre konfiguráciu nie sú potrebné žiadne znalosti programovania.
VLASTNOSTI A VÝHODY
Rýchla výmena cyklických I / O dát medzi CANopen a sieťou EtherNet / IP (5 ms)
Vďaka kompletnej funkcii CANopen master / manager nie je v sieti CANopen potrebné žiadne PLC
Pripojenie až 126 podradených zariadení CANopen
Kompatibilné s PLC od popredných výrobcov
Jednoduchá konfigurácia CANopen pomocou softvéru „Anybus Configuration Manager - CANopen“. Nie je potrebné programovanie.
Možnosť navrhnúť si vlastné webové stránky, napríklad na diagnostické účely
Robustné samostatné puzdro pre použitie v drsnom priemyselnom prostredí
Kvalifikovaná osobná podpora
Tento text bol preložený strojovo.
Rozsah dodávky
- Sprievodca rýchlym spustením
- Konfiguračný softvér je k dispozícii na stiahnutie
- Softvér Anybus OPC Server (OPC Classic pre Windows) je k dispozícii na stiahnutie
- (Napájací zdroj nie je súčasťou dodávky)
- UPOZORNENIE: Pre konfiguráciu je raz potrebný adaptér USB / CAN. Ak nemáte adaptér USB / CAN, odporúčame vám ako príslušenstvo adaptér „IXXAT USB-to-CAN V2 compact“, obj. Č .: 1.01.0281.12001
