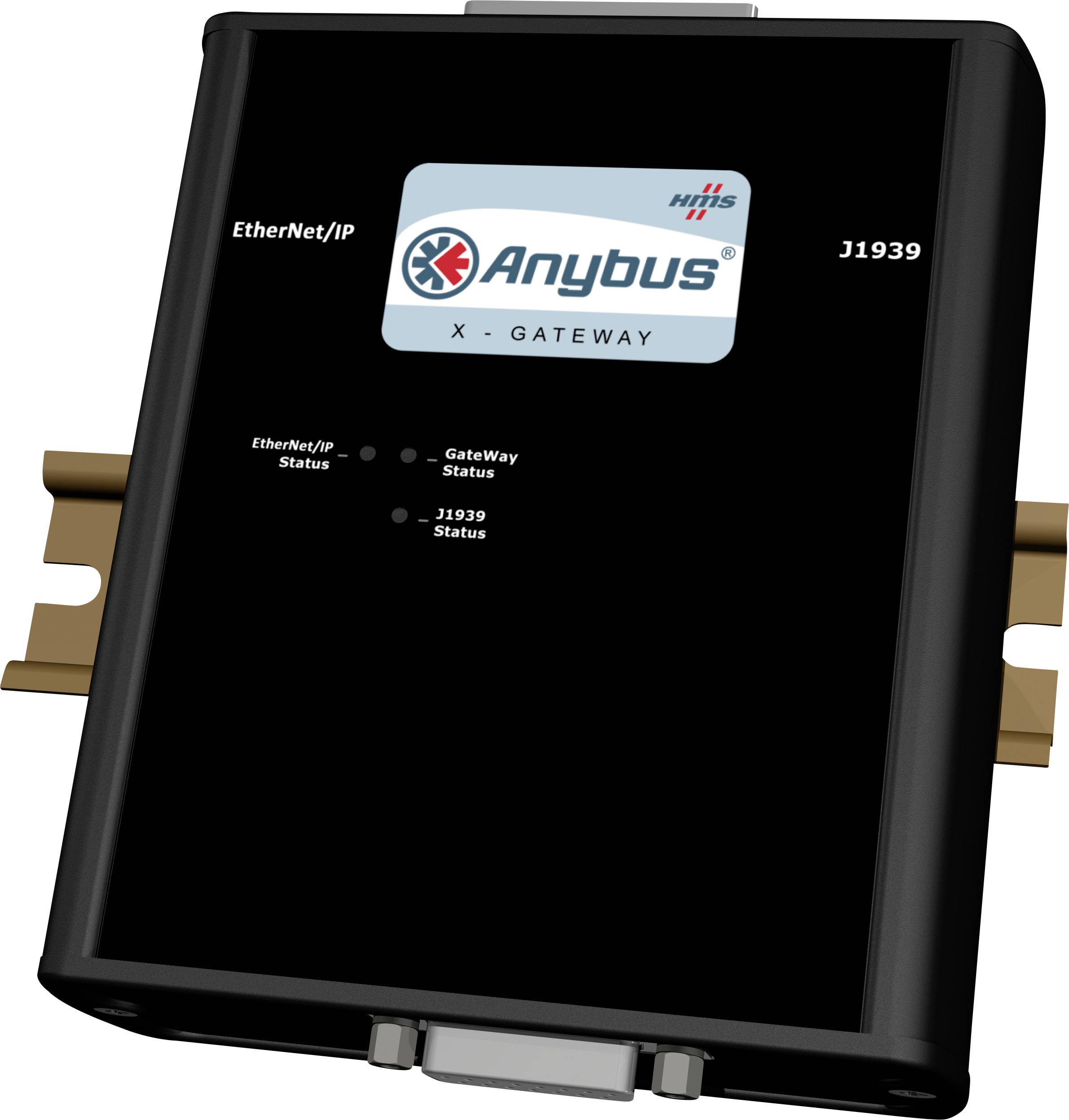

Anybus EtherNet/IP Slave/J1939 Slave brána CAN dátová zbernica , 24 V/DC

Brána Anybus X - ethernetový adaptér / server - J1939
Pomocou brány Anybus X môžete monitorovať a riadiť údaje siete J1939 pre úžitkové vozidlá z PLC systému alebo zariadenia založeného na ethernete. Brána podporuje protokoly EtherNet / IP a Modbus-TCP.

RÝCHLY PRENOS I / O ÚDAJOV MEDZI dvomi sieťami
Údaje správy J1939 sú mapované do I / O tabuliek tak, aby boli prístupné pre sieť Ethernet. V sieti EtherNet / IP je brána X adaptérom, takže dáta J1939 (I / O alebo Explicit Messages) je možné prenášať do skenera siete EtherNet / IP. V Modbus-TCP je bránou server, takže dáta J1939 môžu byť klientom Modbus-TCP adresované ako register Modbus.

JEDNODUCHÉ UVEDENIE DO PREVÁDZKY - NIE JE POTREBNÉ PROGRAMOVANIE
HMS poskytuje bezplatný konfiguračný nástroj pre Windows (BWConfig) pre X-gateway. Tento softvér založený na počítači umožňuje používateľom priradiť parametre J1939 (PGN) k oblasti pamäte, na ktorú je možné adresovať ethernetové rozhranie brány.

Počas konfigurácie sa vytvorí I / O tabuľka s vybranými PG19s J1939, ktoré sa čítajú alebo zapisujú zo siete J1939. Konfiguračný nástroj BWConfig priradí I / O tabuľku rozsahu adries, ktorý je prístupný k ethernetovému rozhraniu brány.

Vlastnosti a výhody
Monitorovanie a kontrola údajov zo siete J1939 pre úžitkové vozidlá z PLC systému alebo zariadenia na báze Ethernetu
Podporuje protokoly EtherNet / IP alebo Modbus-TCP
Typické aplikácie / priemyselné odvetvia: elektrocentrály, ropa a plyn, lodné, komerčné a ťažké úžitkové vozidlá, systémy na báze dieselových motorov s podporou J1939
Max. 500 bajtov I / O dát v každom smere
Ľahká konfigurácia pomocou softvéru BWConfig založeného na systéme Windows, nie je potrebné žiadne programovanie
Rozhranie ethernetového adaptéra 10/100 Mbit / s s IT funkcionalitou: HTTP server, FTP server, Telnet server a e-mailový klient
Robustné samostatné puzdro z hliníka
Kvalifikovaná technická podpora
