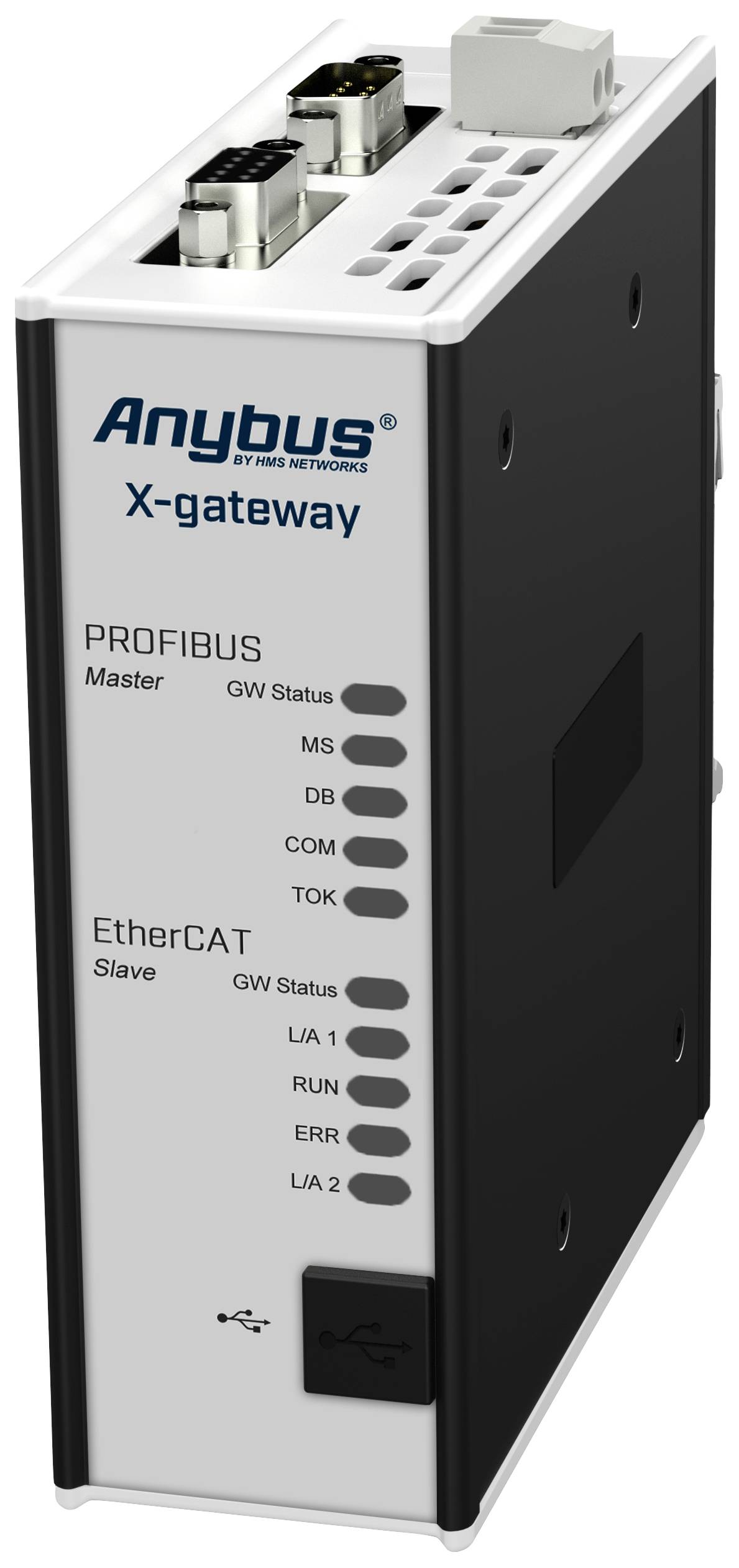

Anybus konvertor rozhrania Brána, Profibus, EtherCAT, 24 V DC/AC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (979,67 € / kus)
979,67 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Anybus X-gateway – PROFIBUS Master – EtherCAT Slave
- Rýchla výmena cyklických I/O dát medzi sieťou PROFIBUS a EtherCAT (10-15 ms)
- Kompatibilné s PLC od popredných výrobcov
- Riadiace a stavové informácie môžu byť pridané k I/O údajom na diagnostické účely
- Podporuje až 512 bajtov vstupných a výstupných údajov v každom smere
- Robustné samostatné puzdro na použitie v náročných priemyselných prostrediach
Technické parametre
- Rozmery (DxŠxV): 114 x 44 x 127 mm
- Hmotnosť: 400 g
- Skladovacia teplota: -40 až +85 °C
- Materiál puzdra: hliník a plast
- Galvanické oddelenie: ÁNO, na oboch stranách BUS/Ethernet
- Stupeň krytia: IP20, NEMA hodnotenie 1
- Montáž: DIN lišta (norma EN 50022)
- Konfigurácia I/O: Cez USB port a softvér "Anybus Configuration Manager".
- Certifikáty: CE, UL, ATEX/Haz.Loc, RoHS
- Kategória výrobku
konvertor rozhrania
- Rozhranie
Brána
Profibus
EtherCAT
- Typ
AB7696
- Prevádzkové napätie
24 V DC/AC
- Max. prevádzková teplota
65 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
24 V DC +/- 20 % cez 2-kolíkový 5,08 mm skrutkový konektor Phoenix
- Prevádzková teplota
-25 do 65 °C
- Rozmer.
(š x v) 114 mm x 127 mm
- Max. odber prúdu
400 mA
- V
127 mm
- Šírka
114 mm
- Číslo výrobcu
AB7696
- Prevedenie
Gateway Profibus Master - EtherCAT Slave
- Príkon prúdu
200 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2813553 Anybus konvertor rozhrania Brána, Profibus, EtherCAT, 24 V DC/AC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2813553 Anybus konvertor rozhrania Brána, Profibus, EtherCAT, 24 V DC/AC
Popis
Anybus X-gateway spája sieť PROFIBUS so sieťou EtherCAT, čo umožňuje bezproblémový tok informácií medzi týmito dvoma sieťami.
RÝCHLY PRENOS I/O ÚDAJOV MEDZI DVOMA SIEŤAMI
X-gateway je primárne určená na prenos cyklických I/O dát medzi dvoma sieťami a odbremeňuje tak PLC od ďalších úloh. Brána je master v sieti PROFIBUS a slave v sieti EtherCAT. Prenos dát je transparentný a v každom smere je možné preniesť až 512 bajtov I/O dát.
JEDNODUCHÉ SPUSTENIE - NIE JE NUTNÉ PROGRAMOVANIE
Spojenie medzi týmito dvoma sieťami sa konfiguruje pomocou softvéru „Anybus Configuration Manager“. Na to nie sú potrebné žiadne znalosti programovania. Objem I/O dát, ktorý sa má preniesť, je z výroby prednastavený na 20 bajtov.
Tento text bol preložený strojovo.
RÝCHLY PRENOS I/O ÚDAJOV MEDZI DVOMA SIEŤAMI
X-gateway je primárne určená na prenos cyklických I/O dát medzi dvoma sieťami a odbremeňuje tak PLC od ďalších úloh. Brána je master v sieti PROFIBUS a slave v sieti EtherCAT. Prenos dát je transparentný a v každom smere je možné preniesť až 512 bajtov I/O dát.
JEDNODUCHÉ SPUSTENIE - NIE JE NUTNÉ PROGRAMOVANIE
Spojenie medzi týmito dvoma sieťami sa konfiguruje pomocou softvéru „Anybus Configuration Manager“. Na to nie sú potrebné žiadne znalosti programovania. Objem I/O dát, ktorý sa má preniesť, je z výroby prednastavený na 20 bajtov.
Tento text bol preložený strojovo.
