Anybus Modbus-TCP Master/Modbus-RTU Slave brána Modbus Gateway, 24 V/DC

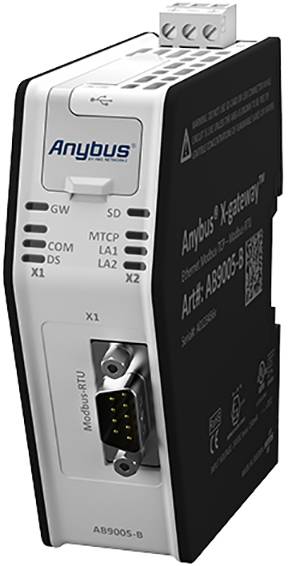

Anybus X-gateway, ethernetový modul, zobrazuje rozhrania pre Modbus-RTU. Označenie: AB9005-B. Čierne púzdro s prípojkami.

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (703,25 € / kus)

703,25 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Dĺžka: 110 mm
Hmotnosť: 160 g
Prevádzková teplota: -25 až +70 ° C
Port USB: Na aktualizáciu firmvéru
Slot: SD pamäťová karta
Import a ukladanie konfigurácií pomocou karty SD pre ľahkú výmenu zariadenia bez technického nástroja
Pripojenie Modbus-TCP: 2 x RJ45
Pripojenie Fieldbus / Ethernet: (pozri vyššie uvedený popis druhého rozhrania)
Galvanické oddelenie: na každej strane zbernice / ethernetu;
Stupeň krytia: IP20, hodnotenie NEMA 1
Montáž: montážna lišta (norma EN 50022)

Kategória výrobku: brána

Rozhranie: Modbus Gateway

Typ: Modbus-TCP Master/Modbus-RTU Slave

Prevádzkové napätie: 24 V/DC

Min. prevádzková teplota: -25 °C

Prevádzková teplota: -25 °C (min)

Rozmer.: (š x v) 35 mm x 101 mm

Max. odber prúdu: 200 mA

V: 101 mm

Šírka: 35 mm

Číslo výrobcu: AB9005

Prevedenie: Anybus Modbus-TCP Master / Modbus-RTU Slave Gateway

Príkon prúdu: 150 mA

Typ balenia: obaly bez plastov

Na stiahnutie

Datasheet

Datasheet 2390271 Anybus Modbus-TCP Master/Modbus-RTU Slave brána Modbus Gateway, 24 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2390271 Anybus Modbus-TCP Master/Modbus-RTU Slave brána Modbus Gateway, 24 V/DC

Popis

Brána Anybus X - Modbus TCP klient - Modbus RTU slave
Brána Anybus X Modbus-TCP na Modbus RTU je inteligentná brána na integráciu poľných zariadení založených na Modbus-TCP do siete Modbus RTU.

RÝCHLY PRENOS I / O ÚDAJOV
X-brána je primárne určená na prenos cyklických V / V dát medzi dvoma sieťami a zbavuje tak PLC ďalších úloh. Brána je otrokom v sieti Modbus RTU a úplným masterom / klientom v sieti Modbus-TCP. Prenos dát je transparentný a v každom smere je možné preniesť až 256 bajtov I / O dát.

JEDNODUCHÁ KONFIGURÁCIA - NIE JE POTREBNÉ PROGRAMOVANIE
Brána je konfigurovaná cez Ethernet a integrovaný konfiguračný web. Nastavenia pre Ethernet TCP / IP sa vykonávajú na tejto webovej stránke, konfiguruje sa klient / server Modbus-TCP a definuje sa veľkosť I / O dát, ktoré sa majú vymieňať medzi Modbus-TCP a Modbus RTU.

Vlastnosti a výhody
Rýchla výmena cyklických I / O dát medzi Modbus TCP a Modbus RTU sieťou (5 ms)
Umožňuje integráciu serverových / podriadených zariadení založených na Modbus-TCP do siete Modbus RTU
Kvôli plnej funkcii Modbus-TCP klient / master nie je v sieti Modbus-TCP potrebné žiadne PLC
Výmena max. 256 bajtových I / O dát v každom smere
Uloženie konfigurácií na kartu SD pre rýchlu konfiguráciu a ľahkú výmenu zariadenia
Robustné samostatné puzdro pre použitie v drsnom priemyselnom prostredí
Kvalifikovaná osobná podpora
