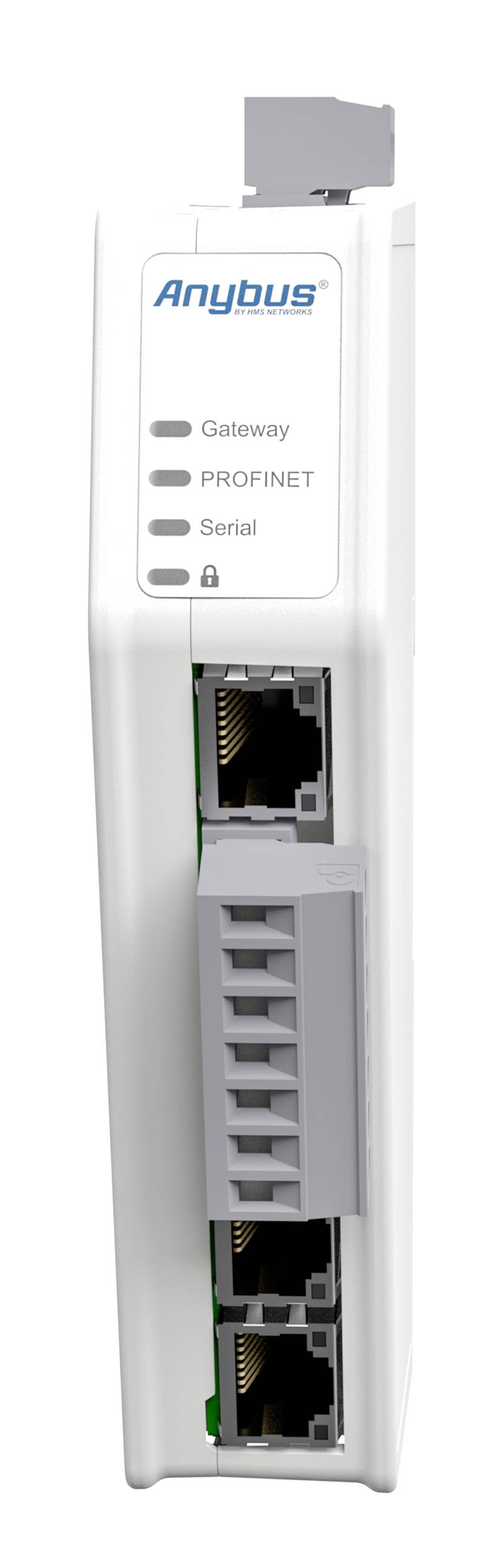

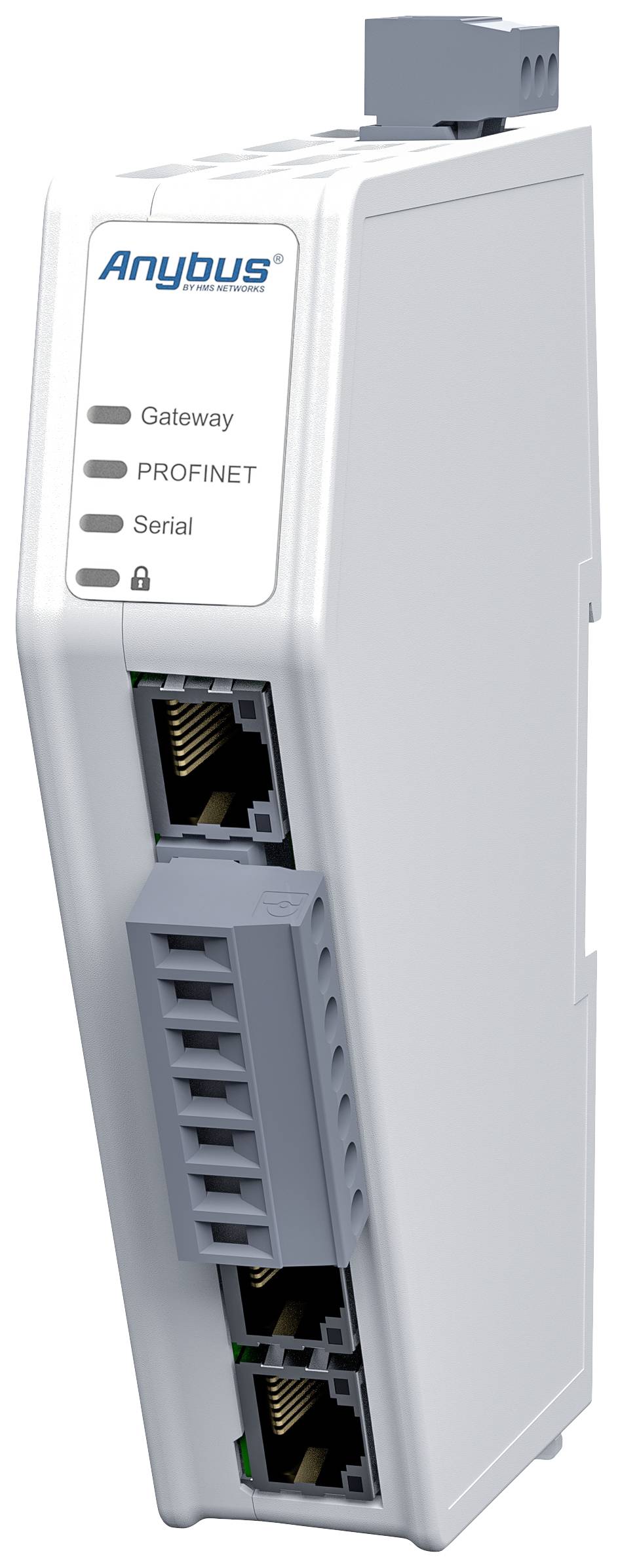

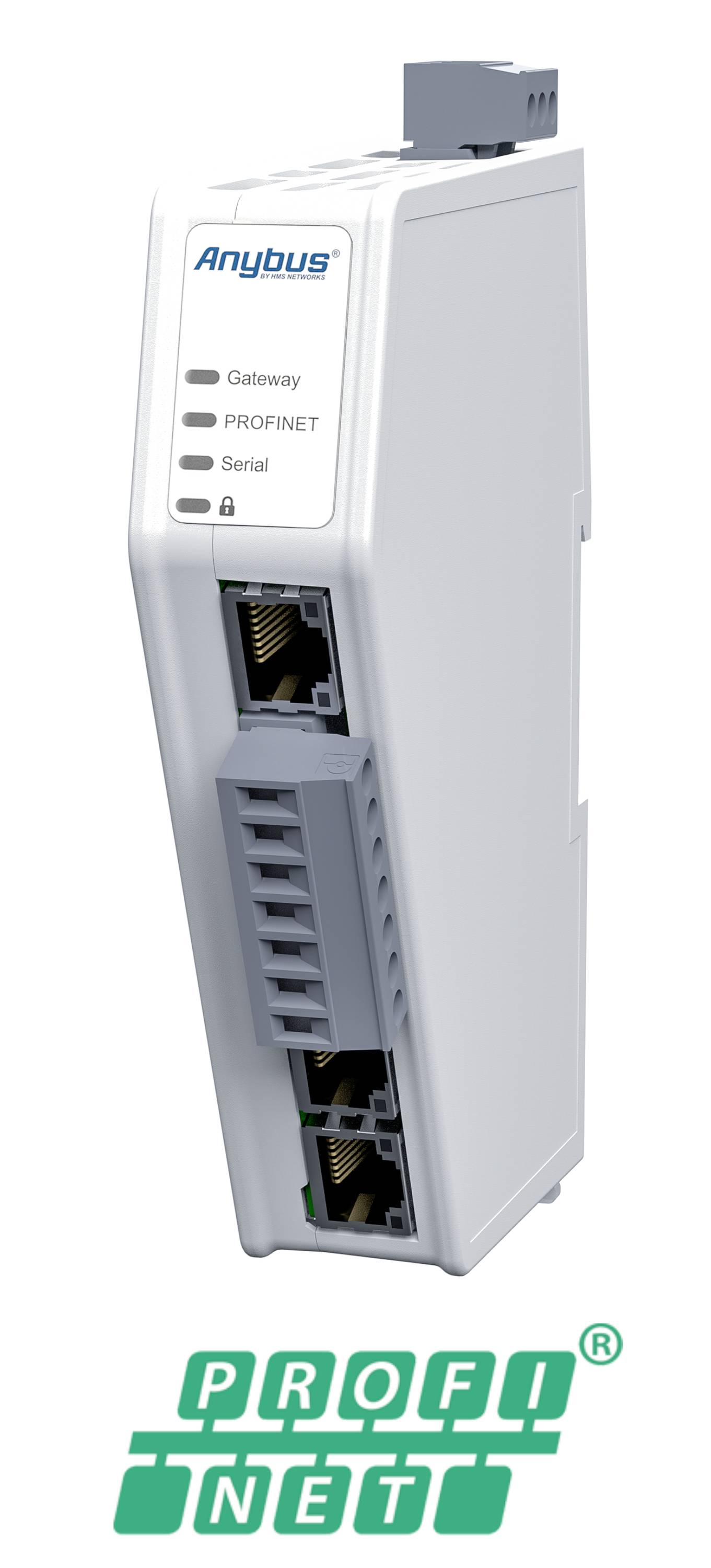

Anybus sériový prevodník RS-485, RS-232, Modbus-RTU, Profinet
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
13 Ks
Počet
Celkom (633,33 € / kus)
633,33 €
bez DPH.
Doprava zadarmo
Technické parametre
- Rozmery: (D x Š x V) so sériovým portom a napájacím konektorom: 98 x 27 x 144 mm
- Hmotnosť: 150 g
- Tlačidlá a spínače: Resetovacie tlačidlo a bezpečnostný spínač
- LED diódy: Zobrazenie stavu brány, ako aj nadradenej priemyselnej siete a sériovej podsiete
- Trieda ochrany IP: IP20
- Materiál puzdra: PC ABS, UL 94 VO
- Montáž: DIN lišta (35 * 7,5/15)
- Prevádzková teplota: -25 až +70 °C
- Skladovacia teplota: -40 až +85 °C
- Relatívna vlhkosť: 0 – 95 % bez kondenzácie
- Montážna výška: Do 2000 m
- Napájací zdroj
- Vstupné napätie: 12 – 30 V jednosmerného prúdu
- Spotreba energie: Typické hodnoty: 160 mA pri 24 V, maximálne 400 mA pri 12 V
- Pripojenie k sieti: 3-kolíková zástrčka Phoenix
- Ochrana: ochrana proti prepólovaniu a skratu
- SÉRIOVÝ PORT RS232/485
- Pripojenia: 1 x RS232/RS485
- Prenosová rýchlosť: 1200 bit/s až 128 kbit/s
- Maximálny počet staníc: 31
- Izolácia: Galvanická izolácia
- Konektor: 7-pinový konektor Phoenix
- Maximálny počet uzlov: 31
- MODBUS RTU
- Prevádzkový režim: Hlavný
- Podporované funkcie: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
- Maximálny počet príkazov: 150
- Veľkosť vstupných údajov: 1024 bajtov
- Veľkosť výstupných dát: 1024 bajtov
- ETHERNETOVÉ PRIPOJENIA
- Pripojenia: 2 x Ethernet
- Izolácia: Galvanická izolácia
- Bitová rýchlosť: 10/100 Mbps full duplex
- Konektor: RJ45
- Prepínač: Dvojportový prepínač
- PROFINET
- Prevádzkový režim: Zariadenie PROFINET IO (slave)
- Trieda: A, B
- Komunikačné kanály: Kanál reálneho času (RT)
- Veľkosť vstupných údajov: 1 024 bajtov
- Veľkosť výstupných dát: 1 024 bajtov
- Minimálny čas cyklu: 1 ms
- Maximálny počet pripojení: 1 Vzťah medzi aplikáciou IO Controller + 2 Vzťahy medzi aplikáciou a prístupom k zariadeniu
- Trieda zaťaženia siete: Trieda III
- Záznamy I&M: Údaje o výrobcovi (I&M0), Informácie o štítku (I&M1), Dátum/čas (I&M2), Popis (I&M3)
- SNMP: Dostupné
- Kategória výrobku
sériový prevodník
- Rozhranie
RS-485
RS-232
Modbus-RTU
Profinet
- Typ
ABC3013
- Max. prevádzková teplota
70 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
12-30 V DC
- Prevádzková teplota
-25 do 70 °C
- Rozmer.
(š x v) 27 mm x 144 mm
- Max. odber prúdu
400 mA
- V
144 mm
- Šírka
27 mm
- Číslo výrobcu
ABC3013
- Rozhranie
Profinet IO
- Príkon prúdu
160 mA
- Typ balenia
obaly bez plastov
Na stiahnutie
Datasheet
Datasheet 2476382 Anybus sériový prevodník RS-485, RS-232, Modbus-RTU, Profinet
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2476382 Anybus sériový prevodník RS-485, RS-232, Modbus-RTU, Profinet
Informácie
Informácie 2476382 Anybus sériový prevodník RS-485, RS-232, Modbus-RTU, Profinet
Popis
Sériový master - PROFINET IO zariadenie
Pomocou Anybus Communicator môžete integrovať sériové zariadenia (RS-232/485) do siete PROFINET. Na to nie sú potrebné žiadne zmeny na sériovom zariadení.
Prevodník protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu drag & drop a je založený na osvedčenej technológii Anybus.
KONVERZUJE TAKMER KAŽDÝ SÉRIOVÝ PROTOKOL
Komunikátor dokáže konvertovať takmer akýkoľvek sériový protokol, napr. protokoly master / slave ako Modbus RTU, ale aj protokoly dotazov / odpovedí špecifické pre výrobcu alebo produkovať / konzumovať protokoly.
TYPICKÉ SÉRIOVÉ APLIKÁCIE
Typickými sériovými aplikáciami sú napríklad frekvenčné meniče, snímače, akčné členy, operátorské terminály, čítačky čiarových kódov, čítačky RFID alebo priemyselné váhy.
VLASTNOSTI A VÝHODY
• Prenos až 1 024 bajtov v oboch smeroch
• Konvertuje štandardizované a proprietárne protokoly RS-232/485
• Webové rozhranie konfigurácie drag and drop
• Rozsah priemyselných teplôt od -25 do +70 °C
• Osvedčená technológia Anybus: sieťový procesor NP40
• Bezpečnostný čip, bezpečnostný spínač a bezpečné spustenie (Secure Boot)
Prenos až 1 024 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 024 bajtov dát do PLC vyššej úrovne a prijať 1 024 bajtov dát z PLC, celkovo je teda možné preniesť 2 048 bajtov. Vďaka podpore až 150 Modbus príkazov možno bez problémov spracovať aj zložité konfigurácie s viacerými uzlami.
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty od -25 do +70 °C zaisťuje, že komunikátor je presvedčivý aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40 sa používa v nespočetných vstavaných aplikáciách po celom svete a je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
Bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný spínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Bezpečnostný čip a bezpečné spustenie
Na splnenie súčasných a budúcich bezpečnostných výziev je komunikátor vybavený najnovším bezpečnostným čipom Anybus. "Secure Boot" - bezpečné spustenie - zaisťuje, že s firmvérom nebolo manipulované.

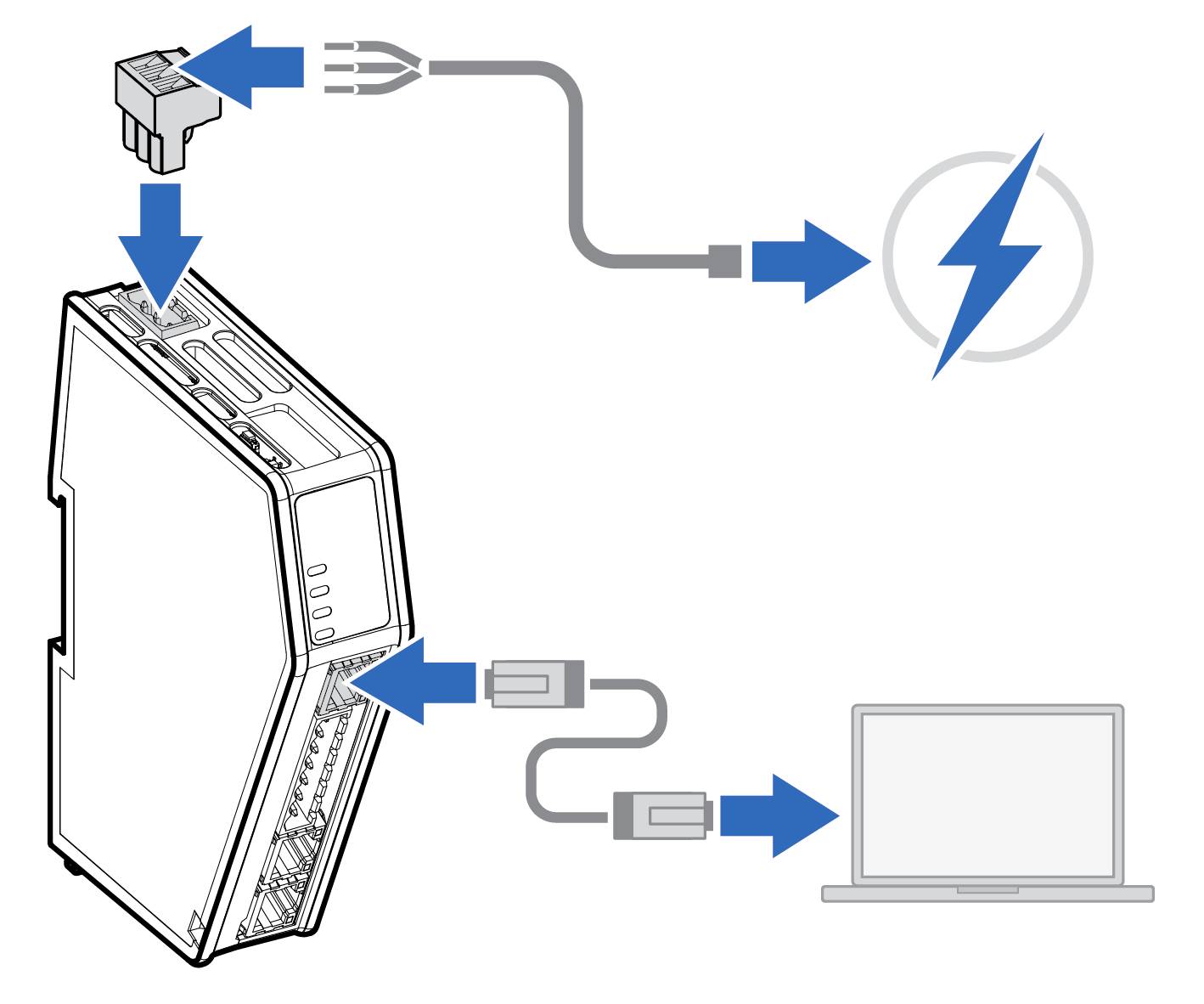

Ethernetový konfiguračný port
Vďaka konfiguračnému pripojeniu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Cez neho sa dá jednoducho nadviazať aj spojenie s prevodníkom protokolov, napr. B. na monitorovanie sieťovej prevádzky.
Optimalizované pre montáž na lištu
Úzky tvar, sieťové pripojenia smerujúce dopredu a skrutkové pripojenie sériového káblového pripojenia zaručujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Po otvorení webového rozhrania Communicator okamžite uvidíte stav pripojenia PROFINET a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania pridali stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
Pomocou Anybus Communicator môžete integrovať sériové zariadenia (RS-232/485) do siete PROFINET. Na to nie sú potrebné žiadne zmeny na sériovom zariadení.
Prevodník protokolov dokáže prenášať veľké množstvo dát, ľahko sa konfiguruje vďaka webovému rozhraniu drag & drop a je založený na osvedčenej technológii Anybus.
KONVERZUJE TAKMER KAŽDÝ SÉRIOVÝ PROTOKOL
Komunikátor dokáže konvertovať takmer akýkoľvek sériový protokol, napr. protokoly master / slave ako Modbus RTU, ale aj protokoly dotazov / odpovedí špecifické pre výrobcu alebo produkovať / konzumovať protokoly.
TYPICKÉ SÉRIOVÉ APLIKÁCIE
Typickými sériovými aplikáciami sú napríklad frekvenčné meniče, snímače, akčné členy, operátorské terminály, čítačky čiarových kódov, čítačky RFID alebo priemyselné váhy.
VLASTNOSTI A VÝHODY
• Prenos až 1 024 bajtov v oboch smeroch
• Konvertuje štandardizované a proprietárne protokoly RS-232/485
• Webové rozhranie konfigurácie drag and drop
• Rozsah priemyselných teplôt od -25 do +70 °C
• Osvedčená technológia Anybus: sieťový procesor NP40
• Bezpečnostný čip, bezpečnostný spínač a bezpečné spustenie (Secure Boot)
Prenos až 1 024 dátových bajtov
Trendom je prenášať čoraz viac dát. Preto je Anybus Communicator určený na prenos veľkého množstva dát. Dokáže odoslať 1 024 bajtov dát do PLC vyššej úrovne a prijať 1 024 bajtov dát z PLC, celkovo je teda možné preniesť 2 048 bajtov. Vďaka podpore až 150 Modbus príkazov možno bez problémov spracovať aj zložité konfigurácie s viacerými uzlami.
Drag and drop webové rozhranie
Konfigurácia prevodníka protokolov sa vykonáva rýchlo pomocou grafického webového používateľského rozhrania. Nie je potrebné inštalovať žiadny softvér. Stačí otvoriť svoj obľúbený webový prehliadač a začať.
Priemyselný teplotný rozsah
Rozsah priemyselnej prevádzkovej teploty od -25 do +70 °C zaisťuje, že komunikátor je presvedčivý aj v náročných podmienkach.
Osvedčená technológia NP40
Základom komunikátora je osvedčený sieťový procesor Anybus NP40. NP40 sa používa v nespočetných vstavaných aplikáciách po celom svete a je priemyselným štandardom pre spoľahlivú priemyselnú komunikáciu.
Bezpečnostný spínač
Aj pri sofistikovaných bezpečnostných opatreniach je ľudská chyba stále hlavnou príčinou narušenia bezpečnosti. Preto má komunikátor bezpečnostný spínač, ktorý uzamkne konfiguráciu a zabráni prístupu do webového konfiguračného rozhrania. Po dokončení konfigurácie jednoducho posuňte bezpečnostný spínač do uzamknutej polohy. Potom sa rozsvieti LED visiaceho zámku na komunikátore.
Bezpečnostný čip a bezpečné spustenie
Na splnenie súčasných a budúcich bezpečnostných výziev je komunikátor vybavený najnovším bezpečnostným čipom Anybus. "Secure Boot" - bezpečné spustenie - zaisťuje, že s firmvérom nebolo manipulované.
Ethernetový konfiguračný port
Vďaka konfiguračnému pripojeniu Ethernet nie je potrebný žiadny špeciálny konfiguračný kábel. Cez neho sa dá jednoducho nadviazať aj spojenie s prevodníkom protokolov, napr. B. na monitorovanie sieťovej prevádzky.
Optimalizované pre montáž na lištu
Úzky tvar, sieťové pripojenia smerujúce dopredu a skrutkové pripojenie sériového káblového pripojenia zaručujú rýchlu a jednoduchú inštaláciu a pripojenie komunikátora.
diagnózy
Po otvorení webového rozhrania Communicator okamžite uvidíte stav pripojenia PROFINET a sériového pripojenia. Môžete tiež vidieť stav jednotlivých sériových uzlov. Stránka seriálu a udalosti sa zaznamenávajú na účely analýzy.
podpora
Niekedy narazíte na problém, s ktorým potrebujete pomôcť. Preto sme do používateľského rozhrania pridali stránku podpory s kontaktnými informáciami. K dispozícii je tiež tlačidlo na vytvorenie balíka podpory na uľahčenie riešenia problémov.
Tento text bol preložený strojovo.
Rozsah dodávky
- Stručný návod na obsluhu
- 7-kolíkový skrutkový terminál
- Konektor napájania: 3-pinový
- Konfiguračný softvér k dispozícii na stiahnutie
- (Napájací zdroj nie je súčasťou balenia)
