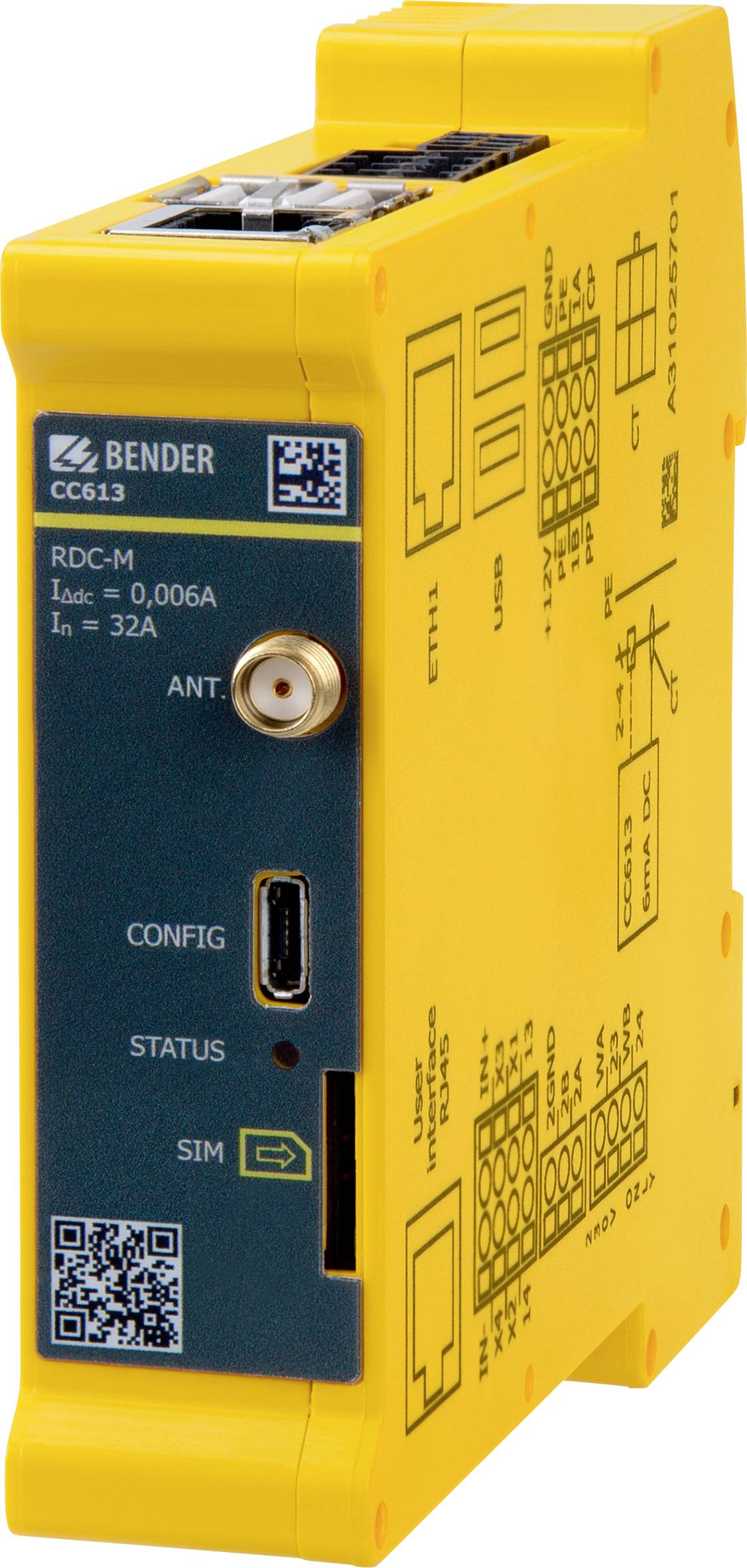

Bender B94060026 CC613-ELM4PR nabíjací regulátor pre elektromobily
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (711,38 € / kus)
711,38 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Regulátor nabíjania CC613-ELM4PR
- Regulátor nabíjania podľa IEC 61851-1 (režim nabíjania 3)
- • Je možné nakonfigurovať prevádzku Master a Slave
- - Pre nastavenie nabíjacích staníc s dvoma nabíjacími bodmi: 1 radič nabíjania ako dátová brána s 4G modemom a 1 radič nabíjania ako slave bez 4G modemu
- • Dynamické riadenie záťaže na optimálne rozdelenie dostupného výkonu medzi všetky nabíjacie body a na signalizáciu maximálneho výkonu vozidla
- • Modul na kontrolu zvyškového jednosmerného prúdu (je potrebný externý prúdový chránič typu A), možno zvoliť rôzne dĺžky káblov
- • Integrované núdzové odblokovanie (núdzový otvárač) na riadenie motora (zamykanie / odomykanie) a monitorovanie napájacieho napätia 12 V.
- • Môže byť integrovaný do jednofázových alebo trojfázových sietí do 80 A.
- • OCPP 1.5 a OCPP 1.6 vyhovujú požiadavkám JSON, SOAP
- • Podporované bunkové štandardy: 4G (LTE), 3G (UMTS) a 2G (GSM) s integrovaným 4G modemom
- • 3 USB rozhrania:
- - 1 CONFIG rozhranie pre miestnu konfiguráciu a pre inštaláciu aktualizácií softvéru
- - 2 hostiteľské rozhrania USB
- • Komunikácia Control Pilot a Proximity Pilot (podľa IEC 61851-1)
- • Konfigurovateľná podpora pre ďalšie zásuvky SCHUKO
- • Rozhranie počítadla: Modbus TCP a RTU
- • Externé rozhranie Modbus na diaľkové ovládanie prostredníctvom systémov riadenia energie
- • Moduly používateľského rozhrania pre aplikácie špecifické pre zákazníka (napr. RFID, LED, anténa)
- • Dodatočný digitálny vstup a ďalší digitálny výstup
- • Interný snímač teploty na zníženie nabíjacieho prúdu v závislosti od teploty okolia
- • ISO 15118 Powerline Communication (PLC) pre systémy Plug & Charge a systémy správy spotrebiteľa
Technické parametre
- Verzia: 4G / bez externých modemov
- Koordinácia izolácie podľa IEC 60664-1 / IEC 60664-3
- Menovité napätie: 250 V
- Kategória prepätia: II (v rámci svorky H)
- Kategória prepätia: III (svorka H a všetky ostatné svorky)
- Menovité rázové napätie: 6 kV (svorka H a všetky ostatné svorky)
- Menovité rázové napätie: 2,5 kV (v svorke H)
- Dvojitá izolácia podľa ÜK III medzi: svorkou H a všetkými ostatnými svorkami
- Základná izolácia podľa ÜK II: vo svorke H
- Prevádzková nadmorská výška ≤ 2000 m nad morom (NN)
- Napájacie napätie (svorka B (0V, + 12V))
- Menovité napätie DC: 12 V
- Pracovný rozsah menovitého napätia DC: 11,4… 12,6 V
- Max. Menovitý prúd: 750 mA
- Max. Nominálny prúd bez USB-Las: t 400 mA
- Maximálny menovitý prúd s maximálnym zaťažením USB: 750 mA
- Modul sledovania zvyškového jednosmerného prúdu (RDC-M, svorka A)
- Merací rozsah: 100 mA
- Hodnoty odpovede:
- Diferenciálny prúd IΔn DC: 6 mA
- Tolerancia odozvy IΔn: -50… 0%
- Hodnota opätovného pripojenia:
- DC 6 mA:<3 mA
- SMA konektor pre 4G anténu (voliteľne s 4G modemom, terminál E)
- Frekvenčné pásma: 800 MHz / 850 MHz / 900 MHz / 1800 MHz / 2100 MHz / 2600 MHz
- Impedancia: 50 Ω
- Vchody
- Optočlen: (svorka J (Opto 1 In +, Opto 1 In-))
- Vstupné napätie DC: 11,4 ... 25,2 V
- Vstupný prúd: 2,3 ... 6,4 mA
- Kontrola zvaru (svorka H (WB, WA))
- Vstupné napätie: AC 180… 277 V
- Vstupný prúd: 0,6 ... 1,3 mA
- PE vstup (svorka B (PE, PE))
- Výstupy
- Kontaktné údaje podľa IEC 60947-5-1:
- Relé (12 V) (svorka J (relé 13, relé 14))
- Menovité prevádzkové napätie Ue: 24 V ss
- Menovitý prevádzkový prúd Ie DC: 1 A
- Minimálne zaťaženie kontaktu: 1 mA pri ≥ 10 V.
- Spínací kontakt pre stýkač (svorka H (relé 23, relé 24))
- Menovité prevádzkové napätie Ue AC: 230 V
- Menovitý prevádzkový prúd Ie AC: 4 A
- Minimálne zaťaženie kontaktu: 50 mA pri ≥ 10 V (AC)
- Kategória výrobku
nabíjací regulátor pre elektromobily
- Režim nabíjania
Mode 3
- Nabíjací prúd
80 A
- Trieda bezpečnosti
III
- Prevádzková teplota
-30 do 70 °C
- Min. prevádzková teplota
-30 °C
- Max. prevádzková teplota
70 °C
Na stiahnutie
Datasheet
Datasheet 2372865 Bender B94060026 CC613-ELM4PR nabíjací regulátor pre elektromobily
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372865 Bender B94060026 CC613-ELM4PR nabíjací regulátor pre elektromobily
Popis
Ďalšia generácia inteligentného ovládača nabíjania
S modelom CC613 je k dispozícii nová generácia inteligentných regulátorov nabíjania. Rovnako ako jeho predchodca CC612, aj CC613 je mozgom inteligentnej nabíjacej stanice: komunikuje s vozidlom a koncovým serverom, monitoruje interný hardvér nabíjacieho systému, používateľské rozhrania a spojenie medzi nabíjačkou a vozidlom.
S novou generáciou regulátorov nabíjania CC613 sa rozsah funkcií regulátorov nabíjania Bender ďalej rozšíril. Modifikovaný tvar krytu má integrované ethernetové rozhranie, ktoré už viac nevyžaduje použitie ethernetového adaptéra USB. Napriek zmenenému tvaru krytu zostávajú rozmery CC613 rovnaké ako CC612, takže sa dajú ľahko integrovať do existujúcich nabíjacích staníc.
CC613 má tiež Powerline Communication (PLC) podľa ISO 15118 na implementáciu Plug & Charge, ako aj detekciu jednosmerného poruchového prúdu pomocou externe pripojeného prevodníka. K dispozícii budú tiež bezplatné softvérové aktualizácie pre funkčné rozšírenie.
Regulátor nabíjania má ďalej vyvinutú integrovanú dynamickú správu záťaže (DLM), ktorú je možné ovládať aj prostredníctvom systému vyššej úrovne. To znamená, že väčšie nabíjacie infraštruktúry je možné spravovať buď lokálne pomocou radiča, alebo pomocou existujúceho systému správy budovy.
Dodatočné sledovanie - zvýšená elektrická bezpečnosť
Model CC613 teraz ponúka aj integrované núdzové odblokovanie (núdzový otvárač), aby bolo možné v prípade výpadku prúdu v nabíjacej stanici odpojiť zástrčku z vozidla alebo nabíjacej stanice bez nutnosti inštalácie ďalších komponentov do nabíjacej stanice. stanica. Táto úspora miesta umožňuje použitie CC613 v malých a kompaktných nástenných krabiciach.
Na zvýšenie bezpečnosti pred úrazom elektrickým prúdom poskytuje CC613 monitorovanie PE, pri ktorom sa pravidelne monitoruje pripojenie PE spojenia. CC613 ďalej ponúka integrovanú funkciu Weld-Check-Detection, ktorá vydá chybové hlásenie v prípade „lepivého“ stýkača alebo spínača záťaže.
Regulátor nabíjania monitoruje interný hardvér nabíjacích systémov, ako je merač, modul užívateľského rozhrania alebo zásuvka. Môže byť prevádzkovaný ako „neustále zapnutý systém“, ktorý je vždy pripojený k celulárnej sieti. Štandard 4G pre mobilné rádiá je podporovaný v hlavnej verzii. Komunikácia s backendovým systémom je možná pomocou aplikačného protokolu OCPP. Podporované sú všetky špecifikované správy v OCPP, ako aj niektoré rozšírenia špecifické pre výrobcu založené na správe DataTransfer. Testy integrácie s koncovými implementáciami poskytovateľov (napr. Má·do·Virta a NewMotion) boli úspešne vykonané.
