Name: Bürkert ventil so šikmým sedlom 2000 428539 0 do 11 bar 1 ks
Brand: Bürkert
SKU: 3046919
Availability: BackOrder

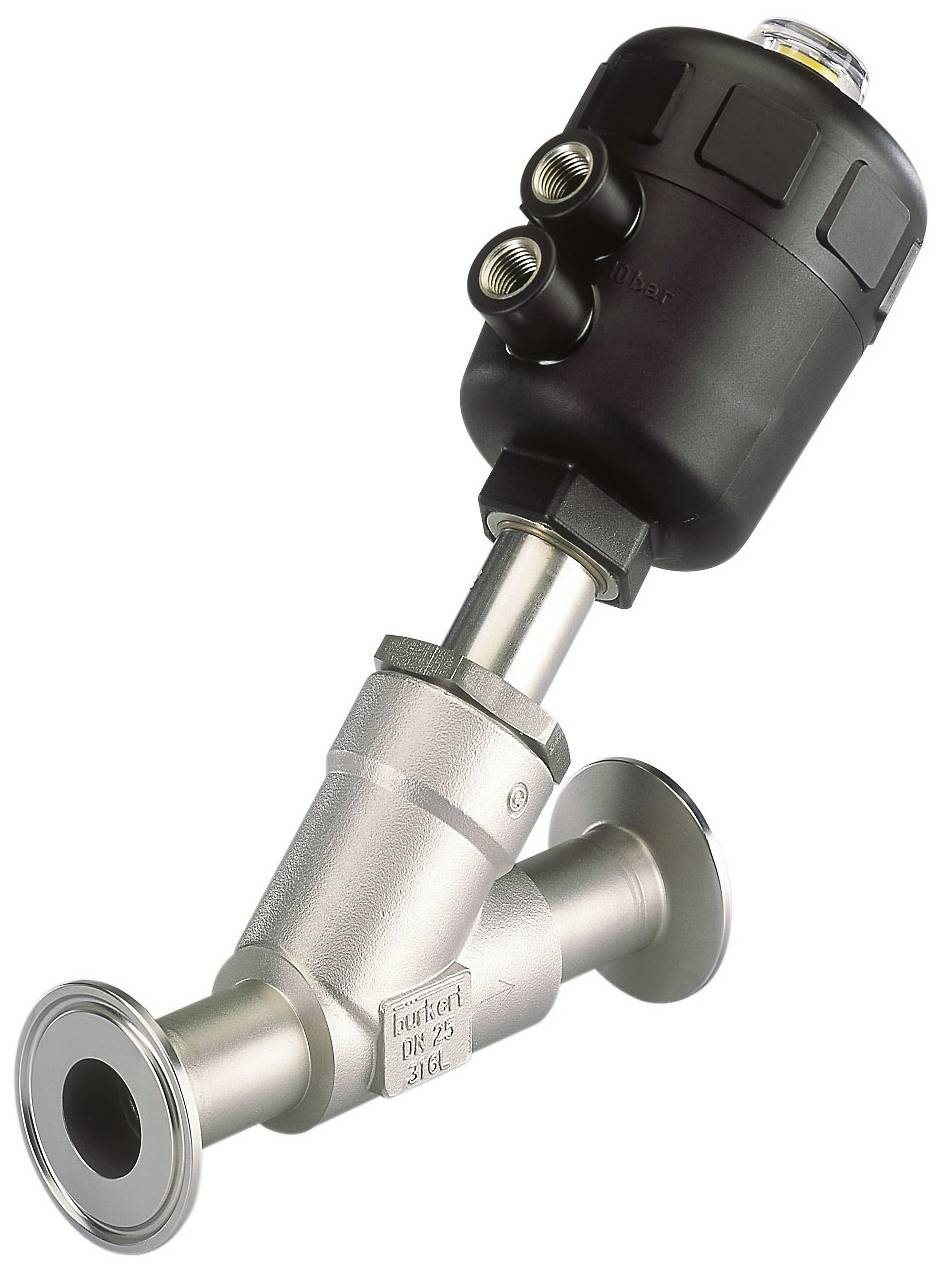

Priemyselný regulačný ventil: uhlopriečny sedlový ventil s nerezovým telesom, čiernym aktuátorom. Používaný na presné riadenie prietoku v potrubných systémoch.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

1 Ks

Počet

Celkom (775,00 € / kus)

775,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Pohon - Verzia pohonu: Classic
Pohon - Veľkosť pohonu: 63 mm
Pohon - dotaz na polohu cez magnetický piest: č
Pohon - Kategória materiálu pohonu: Plasty
Materiál pohonu: PA (polyamid)
Pohon - O-krúžok medzi krytom a vložkou: Nie
Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/4 palca
Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
Materiál pripojenia pohonu - ovládacieho vzduchu: nehrdzavejúca oceľ
Pohon - priemer otvoru pre reguláciu vzduchu: 2 mm
Pohon – Rozhranie s pohonom: metrický
Pohon - Zvýšená chemická odolnosť pohonu: Nie
Pohon - ovládací kužeľ: Nie
Prípojka pohonu - riadiaceho vzduchu 1 Predmontované: kužeľová zátka
Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: kužeľová zátka
Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
Tesniaci materiál - Balené tesnenie obsahuje: č
Tlak a teplota - menovitý tlak (DIN EN 1333): PN 25
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 185 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Menovitý tlak max: 11 bar
Tlak & teplota - kontrolný tlak min: 4,5 bar
Tlak & teplota - riadiaci tlak max: 10 bar
Tlak a teplota - Menovitý tlak (DIN EN 1759): Trieda 150
Tlak a teplota - Kontrolný tlakový podtlak: Nie
Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - výroba telesa ventilu: liatina
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Medium & Calibration - CIP schopný: Áno
Medium & Calibration - SIP schopný: Áno
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 19 m3/h
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 25 mm
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1 palec
Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 25 mm
Procesné / linkové pripojenie - Linkové pripojenie 1 typ: Svorka
Proces/pripojenie potrubia - Pripojenie potrubia 1 vnútorný priemer (mm): 29,7 mm
Procesná / linková prípojka - linková prípojka 1 veľkosť DN: DN 25
Procesné / linkové pripojenie - Linkové spojenie 1 Hrúbka steny (mm): 2 mm
Proces/pripojenie potrubia - Pripojenie potrubia 1 vonkajší priemer (mm): 33,7 mm
Procesné/rúrkové pripojenie - Potrubné pripojenie 1 Potrubný štandard 1: ISO 4200
Procesné / linkové pripojenie - Linkové pripojenie 1 svorka: DIN 32676 séria B (ISO)
Procesné / linkové pripojenie - Linkové pripojenie 1 svorka vonkajší priemer (mm): 50,5 mm
Materiály – Kategória materiálu telesa ventilu: Kovy
Materiály - materiál tela ventilu: nehrdzavejúca oceľ
Materiály - Teleso ventilu Povrchová úprava vo vnútri: elektrolyticky leštené
Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
Materiály - Drsnosť vnútorného povrchu: RA 0,38 µm
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim prevádzky - manuálna prevádzka: Nie
Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
Schválenia - priložený certifikát o skúške z výroby 3.1: č
Typ schválenia: ATEX, IECExATEX, IECEx
Typ schválenia: II 2 G Ex h IIC T4 Gb, Ex h IIIC T135°C Db, II 2 D Ex h IIIC T135°C Db, Ex h IIC T4 Gb

Kategória výrobku: ventil so šikmým sedlom

Rozsah stupnice (max.): 11 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 428539

Prevádzkový tlak (max.): 11 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 11 bar

Ø vedenie: 25 DN

Typ: 2000

Max. teplota média: 185 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3046919 Bürkert ventil so šikmým sedlom 2000 428539 0 do 11 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046919 Bürkert ventil so šikmým sedlom 2000 428539 0 do 11 bar 1 ks

Popis

Externe ovládaný uhlový sedlový ventil pozostáva z pneumaticky ovládaného piestového pohonu a telesa 2-cestného ventilu. V závislosti od okolitej teploty je pohon dostupný v dvoch rôznych materiáloch, PA a PPS. Osvedčené, samonastaviteľné tesnenie vretena zaisťuje vysokú tesnosť. Prietokovo efektívne telesá 2/2-cestných ventilov vyrobené z červeného bronzu alebo z nehrdzavejúcej ocele odliatej na vytavenie umožňujú vysoké prietoky. Tieto bezúdržbové a robustné ventily je možné dodatočne vybaviť rozsiahlym sortimentom príslušenstva pre indikáciu polohy, obmedzenie zdvihu alebo manuálne núdzové ovládanie.

Tento text bol preložený strojovo.
