Camille Bauer LINAX PQ3000 sieťový analyzátor

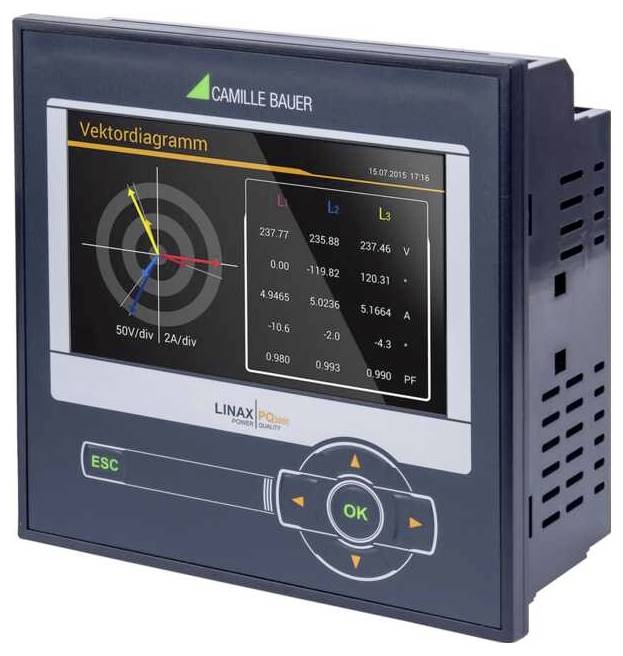

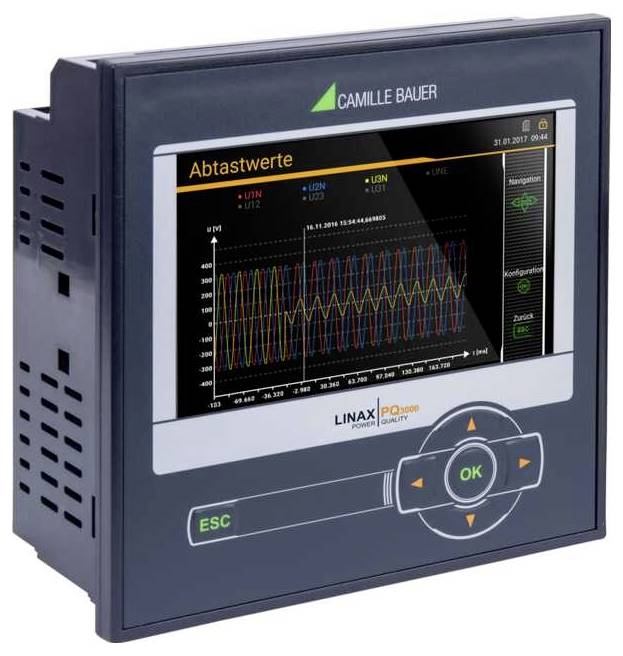

Stacionárna technológia merania kvality energie v triede A pre montáž na predný panel (144 x 144 mm). LINAX® PQ3000 kombinuje vlastnosti normatívneho meracieho prístroja PQ s funkciami pre analýzu spotreby energie a stavu siete. Moderný viacjazyčný dizajn umožňuje intuitívne ovládanie alebo parametrizáciu zariadenia prostredníctvom webovej stránky zariadenia alebo farebného TFT displeja s vysokým rozlíšením. Integrovaný webový server umožňuje vzdialený prístup, zobrazenie a analýzu nameraných údajov. Nie je potrebný žiadny ďalší softvér. Analýza kvality energie: Zariadenie umožňuje nepretržité hodnotenie kvality energie podľa normy IEC 61000-4-30 Ed.3 v triede A. Zaznamenané udalosti kvality energie (pokles napätia, prepätie napätia, prerušenie napätia, RVC, prepätie prúdu a zmena frekvencie, homopolárne napätie) slúžia na preukázanie výskytu rušení a na lokalizáciu zdroja rušenia s cieľom zvýšiť spoľahlivosť napájania. Štatistické hodnoty napätia a prúdu možno použiť na overenie súladu s dodávateľskými zmluvami alebo internými špecifikáciami. Vyhodnotenie podľa noriem EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T alebo vlastných limitov je možné vykonať po meraní a príslušné správy o zhode je možné vytvoriť priamo prostredníctvom webovej stránky zariadenia (správa PQEasy). Nezávislá certifikácia podľa IEC 62586-2, pre triedu A podľa IEC 61000-4-30 Ed. 3. Podpora štandardizovaného, od výrobcu nezávislého formátu PQDIF podľa IEEE 1159.3 od Federálneho metrologického inštitútu METAS. Nastaviteľná doba zaznamenávania udalostí. Zobrazenie udalostí prostredníctvom webovej stránky s časovým priblížením a odčítaním hodnôt. Analýza toku energie. Priemerné hodnoty výkonu s analýzou trendov na zabránenie špičkovému zaťaženiu. Ukladanie profilu zaťaženia so šírkou pásma kolísania (min/max) na interval. Trieda činnej energie (IEC 62053-22:2003) 0,2 s, trieda jalovej energie (IEC 62053-24:2014) 0,5 s. Ďalšie priemerné hodnoty a počítadlá s voliteľnou základnou veľkosťou. Konfigurácia S TFT displejom, na montáž do panela 4 vstupy prúdových transformátorov (1/5A), 42...50/60...69,5 Hz 110...230 V AC, 130...230 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Rozhranie Modbus + REST 1 pasívny digitálny vstup 2 pasívne digitálne výstupy Rozšírenie 1 (vstup a výstup): 2 relé (prepínací kontakt) Rozšírenie 2 (konektivita): Bez rozšírenia 2 Rozšírenie 3 (extra funkcia): Bez rozšírenia 3 Testovací protokol Angličtina Komunikácia Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatizovaný export údajov (súbory CSV a PQDIF) na SFTP server Kybernetická bezpečnosť (OT) / Kybernetická ochrana Riadenie prístupu na základe rolí (RBAC) Hypertext Transfer Protocol Secure (https) Biela listina klientov Auditový protokol [Registrácia všetkých [Manipulácií] Sys-Log Bezpečné aktualizácie firmvéru Záznamník údajov Export údajov PEN Testovanie ďalších funkcií 4 kanály na meranie prúdu a 4 kanály na meranie napätia s presnosťou 0,1 % Kategória merania 600 V, CAT III (napätie), 300 V, CAT III (prúd) Štandardné I/O: 1 digitálny vstup, 2 digitálne výstupy Úložisko dát 16 GB Vzorkovacia frekvencia: 18 kHz Monitorovanie a alarmovanie prostredníctvom limitných hodnôt a monitorovacích funkcií Pre montáž na panel 144 x 144 mm Identická prevádzka ako u zariadení série SINEAX® AM/DM a CENTRAX® CU Súčasťou je aj protokol o teste Analýza dát Bezplatný softvér PQDiffractor od spoločnosti Electrotek Concepts si môžete stiahnuť prostredníctvom odkazu www.pqview.com/pqdiffractor/ (vyžaduje sa registrácia). Tento softvér umožňuje analyzovať dáta zo súborov PQDIF, ukladať ich vo formáte CSV alebo exportovať ako grafiku. Digitálna správa siete: So softvérom SMARTCOLLECT® SC2 je možné vybudovať kompletný ekosystém pre kvalitu a monitorovanie energie.
