Name: Časové relé ventilátora Metz Connect 11028313 11028313, 24 V DC/AC, 1 ks
Brand: Metz Connect
SKU: 2860471
Availability: BackOrder

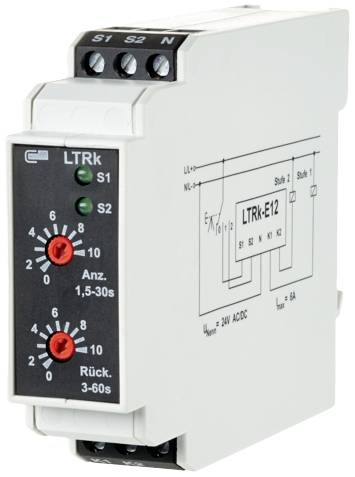

Biely reléový kryt s dvoma otočnými regulátormi a schémou zapojenia je zobrazený. Na prednej strane sú označenia 'S1', 'S2', 'N'.

Kategória výrobku

Časové relé ventilátora

Funkcia

Oneskorený rozbeh a návrat

Prevádzkové napätie max.

24 V/AC

24 V/DC

Spínacie napätie (max.)

24 V DC/AC

Typ

11028313

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Ut 10. 11.

Počet

Min.: 2

Násobky: 2

Celkom (81,99 € / kus)

163,98 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Relé časovača ventilátora LTRk-E12, 24V AC/DC

meracie relé
monitorovacie relé
Relé časovača ventilátora
dobiehacie relé
BTR Netcom

Technické parametre

Kategória výrobku: Časové relé ventilátora

Typ: 11028313

Funkcia: Oneskorený rozbeh a návrat

Prevádzkové napätie: 24 V/AC
24 V/DC

Prevádzkové napätie max.: 24 V/AC
24 V/DC

Prevádzkové napätie: 24, 24 V/AC, V/DC (max)

Spínacie napätie (max.): 24 V DC/AC

Pripojenie: skrutková svorka

: IP40

Min. teplota: -5 °C

Max. teplota: +55 °C

Šírka: 22.50 mm

V: 75 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 22.50 x 75 x 95 mm

Obsah: 1 ks

Hmotnosť: 150 g

Farba: sivá

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2860471 Časové relé ventilátora Metz Connect 11028313 11028313, 24 V DC/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2860471 Časové relé ventilátora Metz Connect 11028313 11028313, 24 V DC/AC, 1 ks

Popis

Relé časovača ventilátora bolo špeciálne navrhnuté na ovládanie dvojrýchlostných motorov. Oneskorenia zapnutia a vypnutia sú samostatne a plynule nastaviteľné. Ovláda sa dvojstupňovým spínačom. Stykače motora sú ovládané dvomi vzájomne zablokovanými výstupmi. Ako to funguje: 1. Ak je priamo zvolený stupeň 2, najskôr sa na nastavený čas rozbehu zapne stupeň 1, aby ventilátor mohol bežať na menovité otáčky. Potom sa aktivuje v etape 2.2. Pri prepnutí späť z úrovne 2 na úroveň 1 alebo do polohy OFF sa spustí oneskorenie vypnutia, takže ventilátor môže dobehnúť pred aktiváciou úrovne 1.3. Ak už bola úroveň 1 zapnutá aspoň počas nastaveného času spustenia, prepnutie na úroveň 2 sa uskutoční okamžite. Pri prepnutí z úrovne 1 na úroveň 2 nesmie prerušenie presiahnuť 250 ms. Ak sa tento čas prekročí, postupuje sa podľa bodu 1.

Tento text bol preložený strojovo.
