Name: Chauvin Arnoux PEL 115 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer
Brand: Chauvin Arnoux
SKU: 3307920
Availability: BackOrder

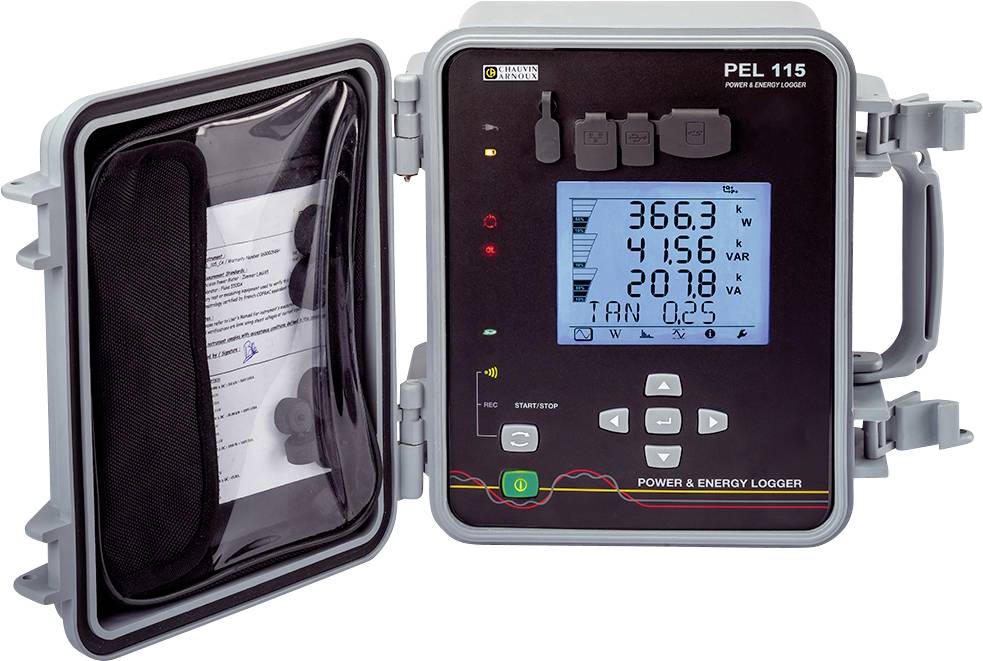

Prenosný energetický a výkonový logger s otvorenými dvierkami zobrazuje displej s nameranými hodnotami. Pod obrazovkou sú viditeľné tlačidlá na navigáciu.

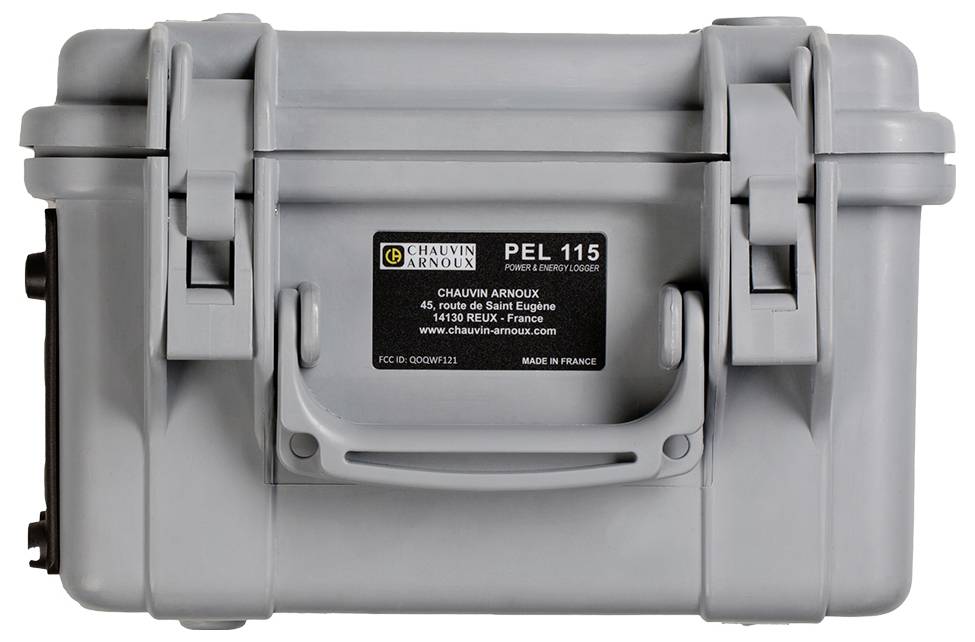

Sivý plastový kufor s rukoväťou a štítkom 'PEL 115' od spoločnosti Chauvin Arnoux.

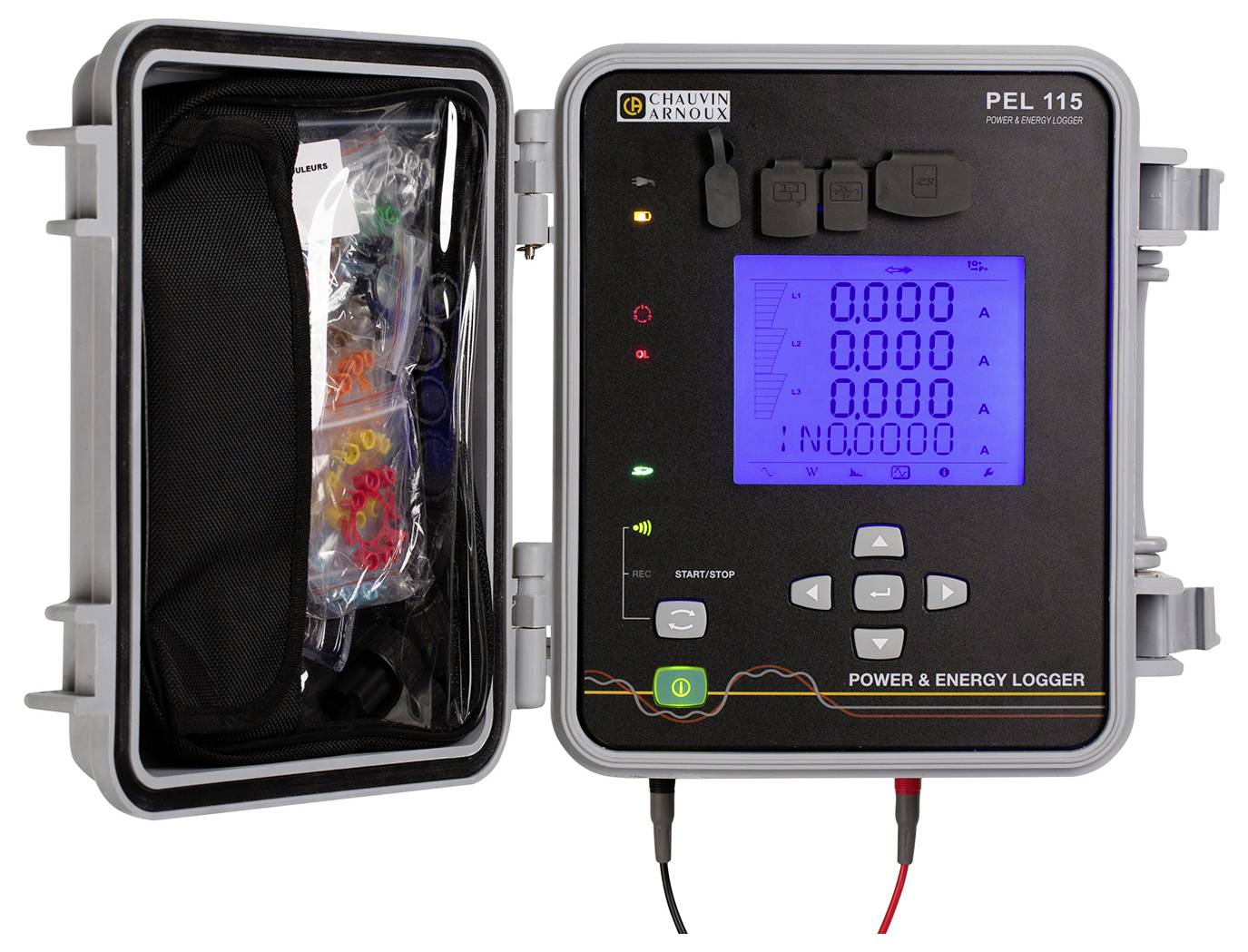

Otvorený dátový logger pre prúd a energiu s modro podsvietenim displejom zobrazuje číselné hodnoty. Vľavo je priečinok s príslušenstvom.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (4 429,00 € / kus)

4 429,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Záznamník na zaznamenávanie a analýzu spotreby energie na optimalizáciu energetickej účinnosti
Zaznamenajte trojfázovú spotrebu energie všetkých typov elektroinštalácií až na niekoľko mesiacov
Zaznamenajte všetky elektrické parametre (prúdy, napätia atď.), ako aj harmonické zložky bez prerušenia napájania
V kryte vhodnom na stavenisko, necitlivý na otrasy, UV žiarenie a teplo a vhodný na pripevnenie na stožiare elektrického vedenia
Bezplatný softvér PEL Transfer na konfiguráciu zariadenia a na spracovanie energetických údajov s rozpisom energie (straty)
Všestranné možnosti komunikácie: Ethernet, USB, WLAN, IRD server
Bezplatná aplikácia pre Android s funkciami analýzy motora: rýchlosť, účinnosť a krútiaci moment motora bez mechanických snímačov

Technické parametre

Všeobecne
Displej: So štvornásobným digitálnym displejom
Typ systémov: Jednofázové, dvojfázové, trojfázové s nulovým vodičom alebo bez neho a iné špeciálne typy systémov
Počet kanálov: 4 napäťové vstupy a 4 prúdové vstupy
Merania
Sieťová frekvencia: DC, 50 Hz, 60 Hz a 400 Hz
Napätie (meracie rozsahy): 10,00 - 1 000 Vac / 100,00 - 1 000 V DC
Prúd (v závislosti od prúdového transformátora) od 5 mAac do 10 kAac / 50 mAc do 5 kAc
Vypočítané hodnoty
Prevodové pomery: až 650 000 V / až 25 000 A
Výkon: 10W až 10GW / 10var až 10Mvar / 10VA až 10GVA
Energia: až 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
Poloha fázy: cos φ, tan Φ, PF
Harmonické: THD
Ďalšie funkcie
Postupnosť fáz: Áno
Min/Max: Áno
Alarm: Áno
Upevnenie pomocou držiaka (voliteľne k dispozícii)
Záznam údajov
Interval snímania / agregácia: 5 meraní/s / od 1 minúty do 60 minút
Pamäť: SD karta, 8 GB (SD-HC karta do 32 GB)
Rozsah prevádzkovej teploty: -20°C až +50°C

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT IV 1000 V

Fázová detekcia: áno

: bez certifikátu

Rozmer.: (d x š x v) 24.5 x 18 x 27 cm

Hmotnosť: 3.4 kg

Druh merania: 3-fázové

Vlastnosti: s funkciou záznamníka
Meranie energie
Analýza zaťaženia
Online meranie

Šírka: 18 cm

V: 27 cm

Dĺžka: 24.5 cm

Rozhranie: USB
Wi-Fi
WLAN
Ethernet

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3307920 Chauvin Arnoux PEL 115 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3307920 Chauvin Arnoux PEL 115 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer

Záručné podmienky

Záručné podmienky 3307920 Chauvin Arnoux PEL 115 sieťový analyzátor 3-fázové s funkciou záznamníka, Meranie energie, Analýza zaťaženia, Online mer

Popis

PEL 115 meria a ukladá všetku energiu a energiu. PEL 115 má kryt IP67 a je vhodný pre vonkajšie použitie a v rôznych oblastiach:
• Generátory elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovopriemysel, sklársky priemysel, potravinársky priemysel.
• Obytné a prevádzkové budovy...
• Infraštruktúra a doprava

Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba

Jednoduchá a osvedčená ergonómia
V kryte na stavenisku možno zariadenie jednoducho namontovať na vrch stĺpa elektrického vedenia pomocou priloženej montážnej súpravy. Veľký, podsvietený displej je ľahko čitateľný za všetkých podmienok prostredia. Zariadenie má štyri napäťové a štyri prúdové vstupy.

Merania RMS a DC
• AC a/alebo DC napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Aktívny, jalový a zdanlivý výkon
• Aktívna, reaktívna a zdanlivá energia
• Základné a symetrické činné mocniny a činné mocniny asymetrií
• Merania a charakteristiky motora (cez aplikáciu pre Android)

Funkcie
• Rozdelenie strát energie
• Parametre fázy: cos φ, tan Φ, účinník PF
• Špičkový faktor
• Výpočet THD pre prúdy a napätia
• Merania jednosmerného prúdu, 50 Hz, 60 Hz a 400 Hz (doprava...)

Softvér PEL Transfer
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred spustením nahrávania skontrolujte pripojenia
• Stiahnite si merania uložené v PEL
• Zobrazenie rôznych výsledkov meraní a analýz
Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).

Komunikácia v sieťach
PEL 110 má niekoľko možností prenosu:
- USB, najjednoduchšie riešenie pre použitie na mieste.
- Ethernet RJ45 alebo Wi-Fi (Server): Pripojte svoj PEL 11x k serveru a komunikujte s ľubovoľnou stanicou v sieti pomocou softvéru PEL Transfer Software.
- Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.

Tento text bol preložený strojovo.

Rozsah dodávky

1 prepravná taška na príslušenstvo
5 vedení na meranie napätia IP67
5 krokodílových svoriek (uzamykateľné)
1 sada označovacích dielov
1 SD karta
1 SD/USB adaptér
1 USB kábel
1 PC softvér (PEL Transfer) a používateľská príručka na stiahnutie z webovej stránky
1 sprievodca rýchlym spustením
