Cosinus R1-1000 odporová dekády odporová 1 %

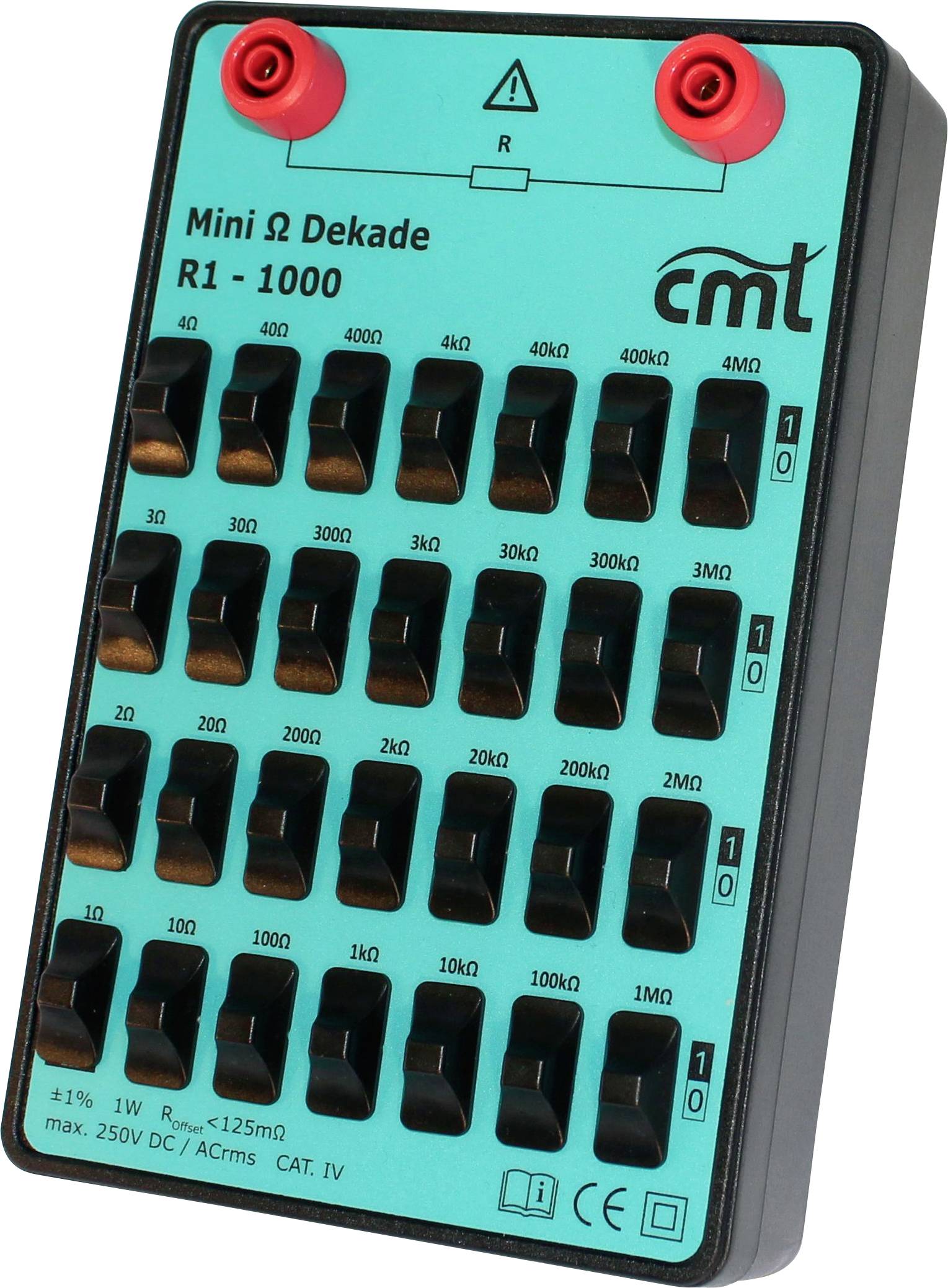

'Mini Ω Dekáda R1 - 1000' odporová dekáda s otočnými prepínačmi a meracími prípojkami, vhodná pre meranie odporov až do 4 MΩ.

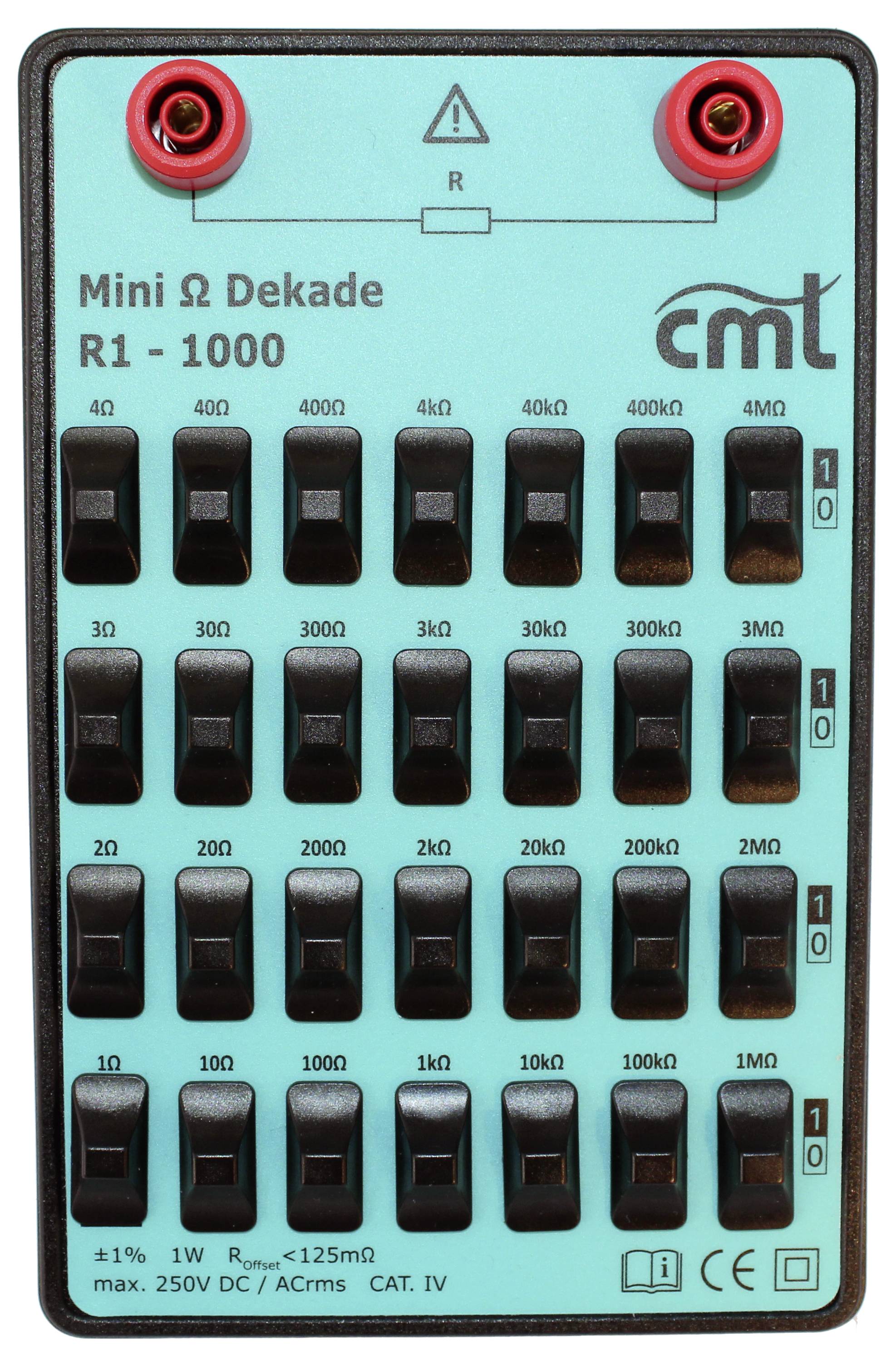

Čierne odporové prepínače na zelenom paneli s označením 'Mini Ω Dekáda R1 - 1000'; maximálne 250V DC/ACefektívne, kategória IV.

1/2

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

3 Ks

Počet

Celkom (313,01 € / kus)

313,01 €

bez DPH.

Doprava zadarmo

Už len 3 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

R1-1000 odpor desaťročia

Rozsah 1 Ω - 11,1111 MΩ
Nosnosť 1 W
Maximálne 250 Vrms AC / DC
CAT IV 300 V

Technické parametre

Tolerancia: ±1 %
Nosnosť 1 W
Zvyškový odpor 125 mΩ
max. 250 V/AC/DC
Teplotný koeficient: 50 ppm
Pripojenie: 4 mm bezpečnostné zásuvky
Výkon: 1 W
Trieda ochrany II
Maximálne pripojovacie napätie: 250 Vrms AC / DC
Okolitá teplota -20 ° C až + 60 ° C
Bezpečnostné normy podľa IEC 61010-1: 2010 (3. vydanie) + Cor.:2011 a IEC 61010-2-030: 2010 (1. vydanie).

Nastaviteľný rozsah: 1 Ω - 11.11111 M Ω

Kroky nastavenia: 1 Ω

Max. pripojovacie napätie: 250 V

Rozmer.: (d x š x v) 170 x 110 x 23 mm

Hmotnosť: 285 g

V: 23 mm

Dĺžka: 170 mm

Šírka: 110 mm

: bez certifikátu

Funkcia: odporová

Kategória merania: CAT IV 300 V

Tolerancia: 1 %

Kategória výrobku: odporová dekády

Na stiahnutie

Datasheet

Datasheet 101389 Cosinus R1-1000 odporová dekády odporová 1 %

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 101389 Cosinus R1-1000 odporová dekády odporová 1 %

Popis

R1 - 1000 má 28 1 W rezistorov zapojených do série, ktoré je možné aktivovať jednotlivo pomocou posuvných spínačov. Odstupňovanie hodnôt odporu v krokoch 1 - 2 - 3 - 4 umožňuje bez medzier nastavenie hodnôt odporu za 7 desaťročí (1 Ω až 11,1111 MΩ). Nastavenie z. B. 156 kΩ sa vykonáva výberom nasledujúcich prepínačov: 100 kΩ, 40 kΩ + 10 kΩ, 4 kΩ + 2 kΩ. Pripojenie sa vykonáva pomocou 4 mm bezpečnostných zásuviek.

Tento text bol preložený strojovo.
