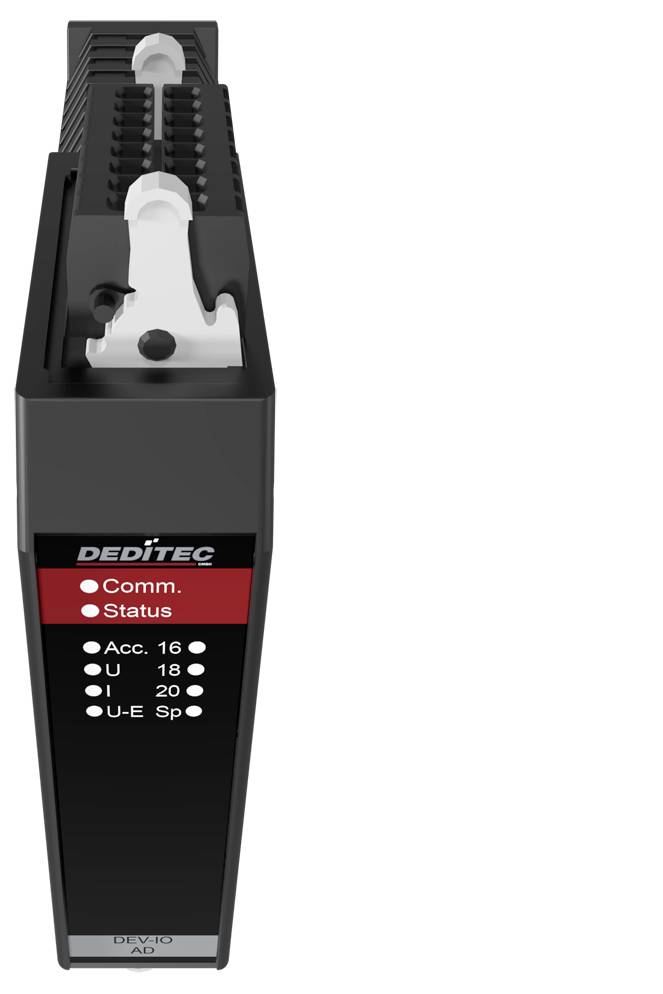

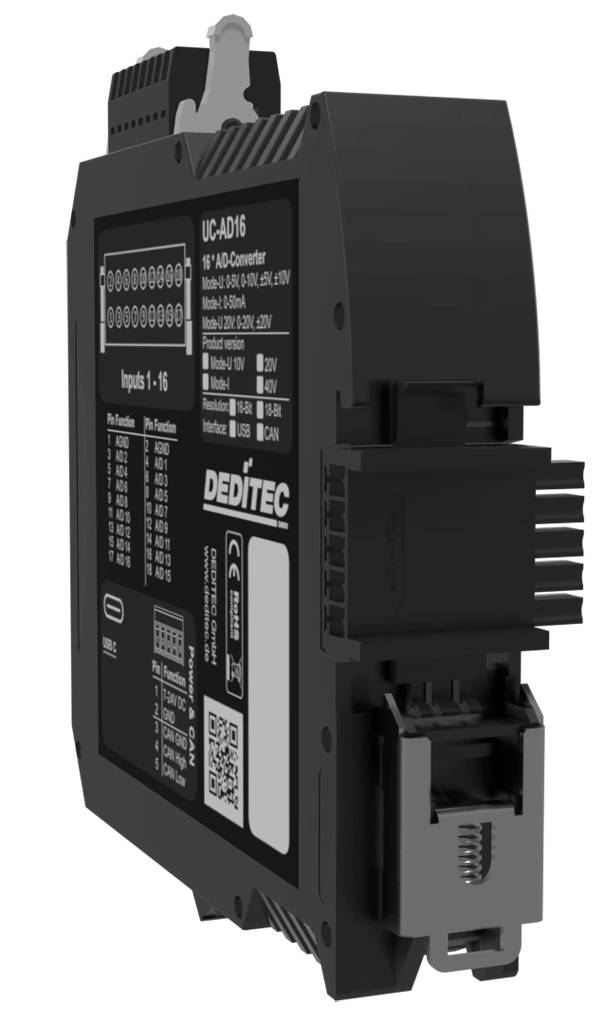

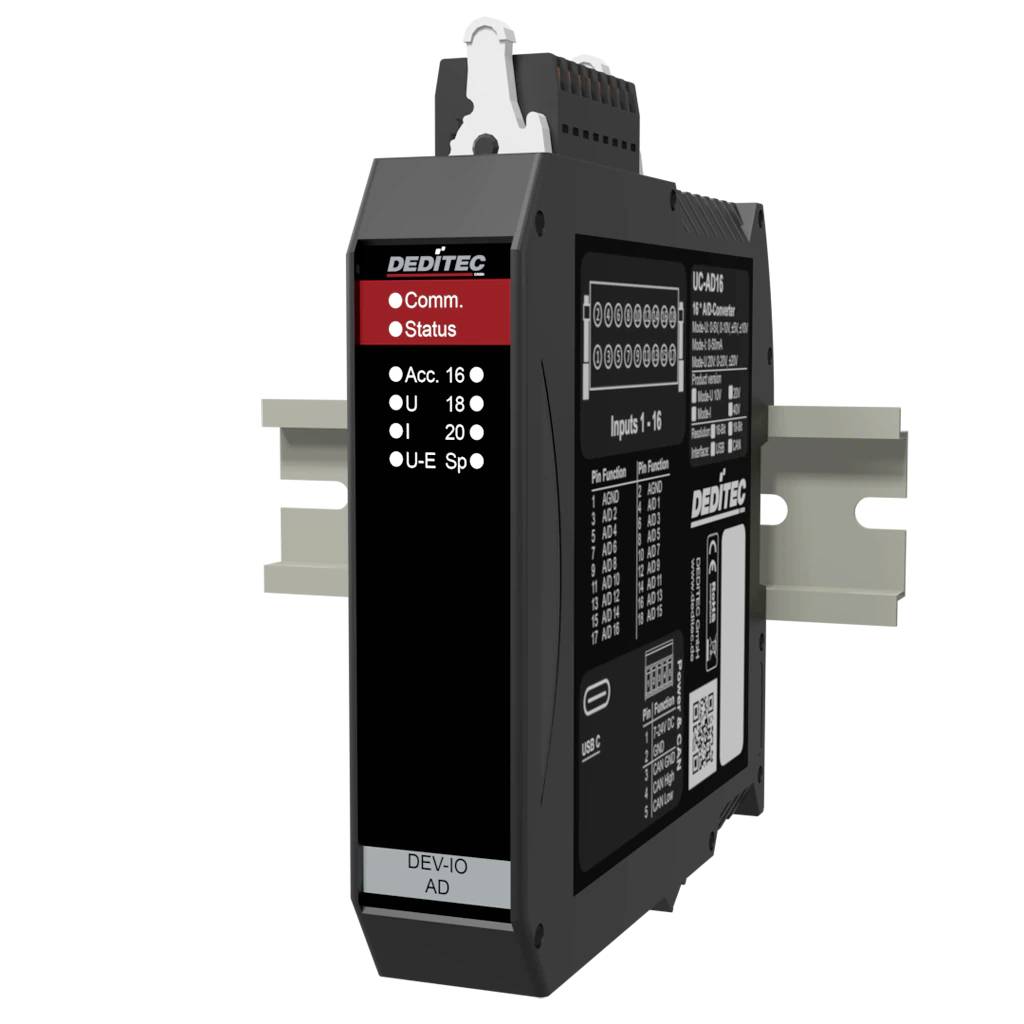

Deditec UC-CAN-U-AD16-16I vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (669,00 € / kus)
669,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
UC-CAN 16-bitový A/D prevodník (I-mód) – 16-kanálový modul zbernice CAN – s konfiguračným rozhraním USB
- 16-kanálový A/D prevodník pre analógové prúdové signály
- Rozlíšenie v závislosti od variantu: 16 bitov na kanál
- Modul zbernice CAN s CAN 2.0A / CAN 2.0B
- Otvorený CAN protokol pre integráciu do proprietárnych systémov
- Galvanicky oddelené rozhranie CAN do 500 V
- Dodatočné rozhranie USB-C pre uvedenie do prevádzky, servis a priamy prístup k modulom
- A/D filter na vyhladenie rušení v meranom signále
- Riadenie udalostí pre jednoduchú logiku ak-potom v pamäti modulu
- Napájacie napätie: +12 V až +24 V DC
- Montáž na DIN lištu pre použitie v rozvádzačoch
- Rozhranie CAN cez 9-pinový D-sub konektor
- Podpora pre CAN 2.0A a CAN 2.0B
- Bitové rýchlosti CAN od 10 kbit/s do 1 Mbit/s
- Otvorený CAN protokol pre riadiace, skúšobné a meracie systémy
- Režim Auto TX/RX pre automatické spracovanie CAN paketov
- USB-C ako dodatočný prístupový bod pre parametrizáciu, testovanie a servis
- 16 analógových A/D kanálov v single-ended konfigurácii
- 16-bitová verzia pre rozsahy merania napätia a prúdu
- Vhodné na získavanie analógových signálov zo senzorov v meracích a automatizačných prostrediach
- Vstupný odpor: viac ako 500 kOhmov
- Konverzný pomer A/D prevodníka: 4 µs
Technické parametre
- Pripojovací systém: Pružinové svorky WAGO® odolné voči vibráciám, bez použitia náradia
- Montáž: DIN lišta (35 mm x 7,5 mm)
- Kategória výrobku
vstupný modul
- Rozhranie
CAN dátová zbernica
USB
- Typ
UC-CAN-U-AD16-16I
- Prevádzkové napätie
12 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
12 V až 24 V jednosmerného prúdu
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
46
- Počet vstupov
16 x
- Počet výstupov
0 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
250 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CAN-U-AD16-16I
- Prevedenie
Analógový vstupný/výstupný modul s galvanickým oddelením pre montáž na DIN lištu
- Vstupy
16 analógových vstupov (jednoduché, 16-bitové rozlíšenie)
- Rozhranie
Zbernica CAN (cez 9-pinový D-sub konektor)
USB-C (na konfiguráciu a diagnostiku)
- Príkon prúdu
80 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796605 Deditec UC-CAN-U-AD16-16I vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796605 Deditec UC-CAN-U-AD16-16I vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0
Popis
UC-CAN-U-AD16-16 je priemyselný 16-kanálový modul zbernice CAN pre decentralizovaný zber analógových výkonových signálov. Modul UC-CAN-U-AD16-16 poskytuje 16 single-endovaných A/D kanálov a je k dispozícii so 16-bitovým rozlíšením. Namerané hodnoty sa prenášajú cez CAN 2.0A/2.0B s otvoreným CAN protokolom a automatickým režimom TX/RX. Galvanické oddelenie do 500 V, softvérový A/D filter a riadenie udalostí podporujú použitie pri zbere údajov z priemyselných meraní, testovacích stoliciach, monitorovaní strojov a automatizačných systémoch založených na CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- I-režim
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
