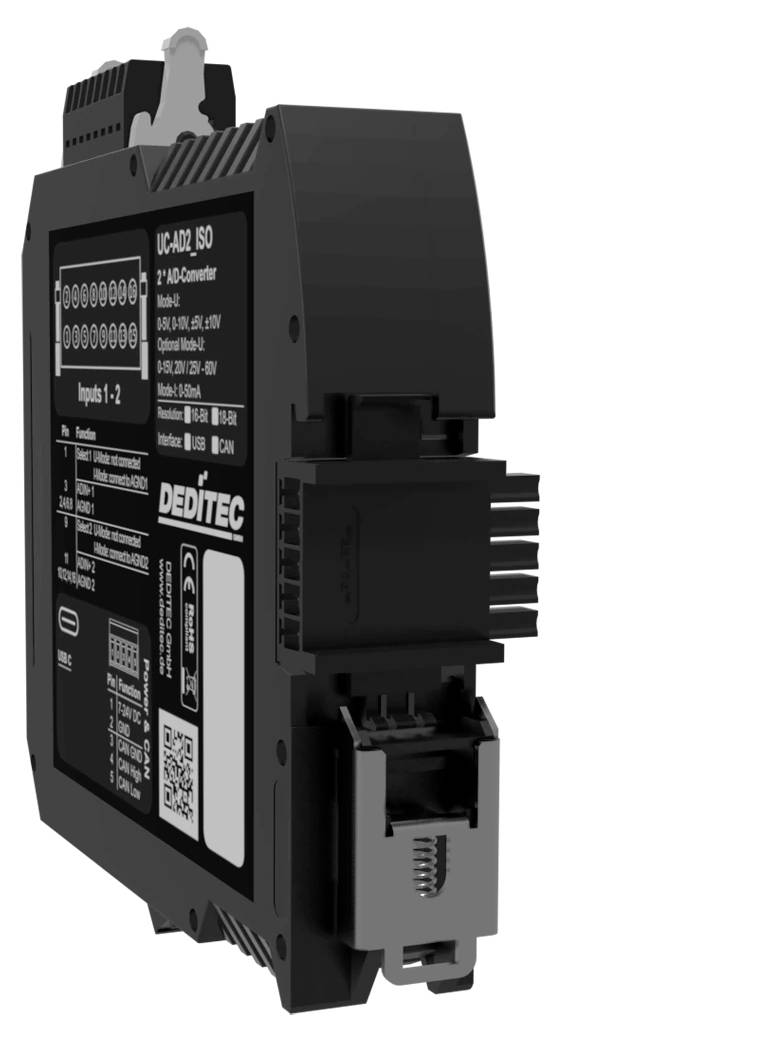

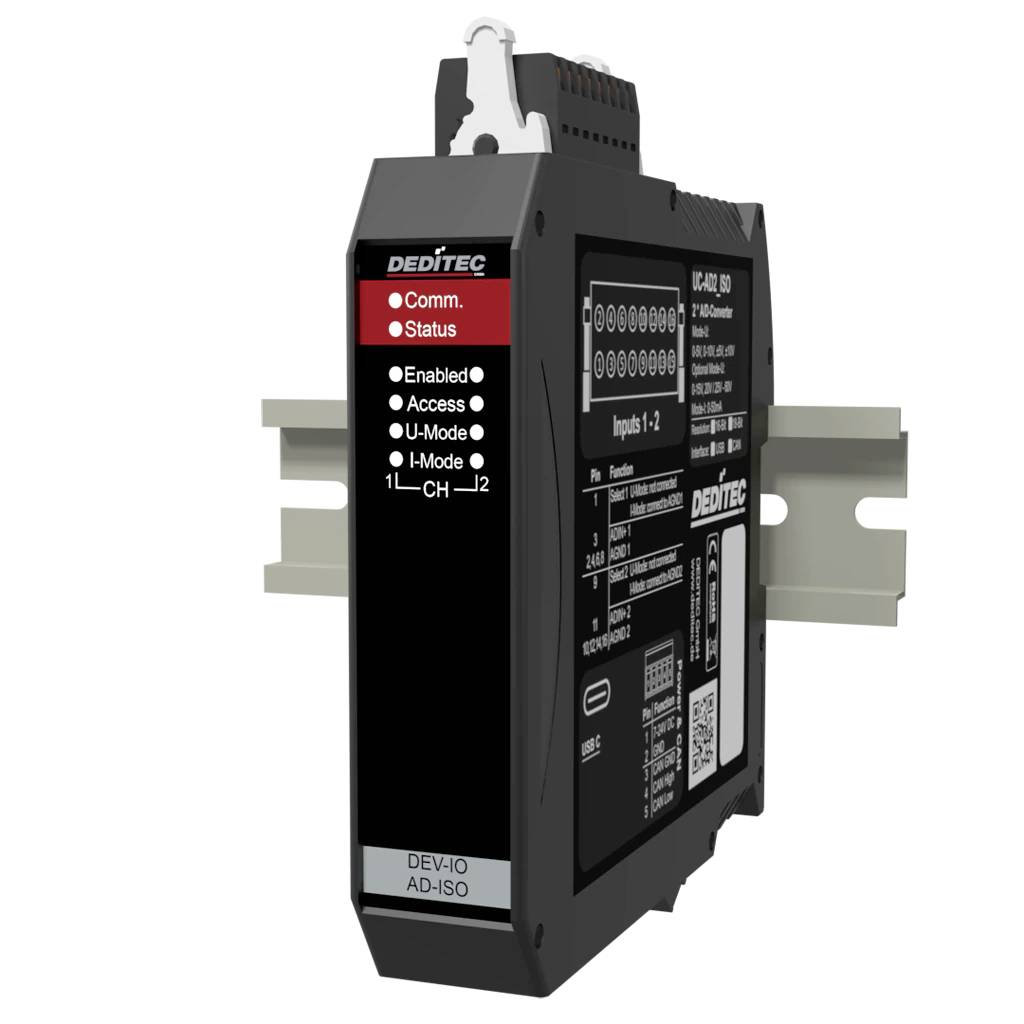

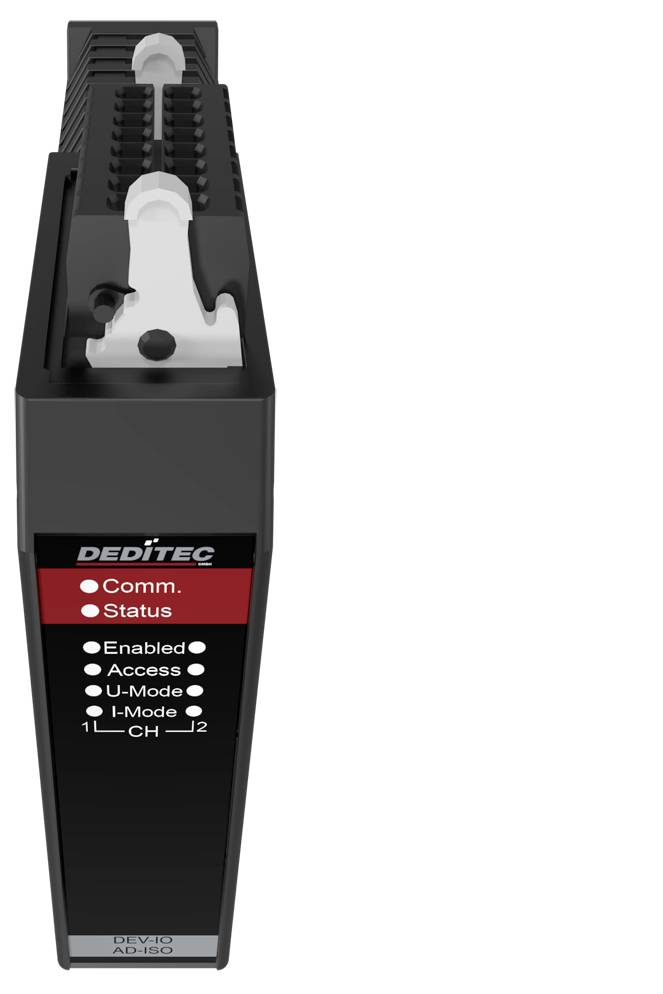

Deditec UC-CAN-U-AD2-16ISO vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (769,00 € / kus)
769,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Priemyselný 16-bitový A/D modul CAN s galvanickým oddelením, ideálny pre testovacie lavice - s konfiguračným rozhraním USB
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu (TX/RX)
- Galvanicky oddelené do 500 V
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Dizajn: jednopólový
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, 0-20V, 0-40V, ±5V, ±10V, ±20V, ±40V
- Rozsahy prúdu: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanické oddelenie kanál-kanál: max. 1 kV AC
- Galvanické oddelenie napájania: max. 500 V
- Konverzný pomer A/D prevodníka: 4 µs
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Technické parametre
- Galvanické oddelenie: Do 1 kV AC (kanál-kanál)
- Čas konverzie A/D prevodníka: 4 µs
- Montáž: DIN lišta (35 x 7,5 mm)
- Kategória výrobku
vstupný modul
- Rozhranie
CAN dátová zbernica
USB
- Typ
UC-CAN-U-AD2-16ISO
- Prevádzkové napätie
12 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
12 - 24 V DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
2
- Počet vstupov
2 x
- Počet výstupov
0 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
100 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CAN-U-AD2-16ISO
- Prevedenie
Modul pre montáž na DIN lištu s galvanickým oddelením
- Vstupy
2 analógové vstupy (jednoduché, 16-bitové rozlíšenie)
- Rozhranie
Zbernica CAN (otvorené rozhranie CAN / režim automatického RX/TX)
USB (na konfiguráciu pomocou nástroja ICT)
- Príkon prúdu
60 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796603 Deditec UC-CAN-U-AD2-16ISO vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796603 Deditec UC-CAN-U-AD2-16ISO vstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0
Popis
Analógovo-digitálny modul UC-CAN ponúka 2 galvanicky oddelené 16/18-bitové vstupy pre presné meranie napätí a prúdov cez otvorené rozhranie CAN. Ideálne pre priemyselné aplikácie a testovacie lavice, napr. na zaznamenávanie signálov zo senzorov alebo monitorovanie procesných premenných. Vďaka režimu Auto-RX/TX a robustnej konštrukcii je modul dokonale vhodný pre spoľahlivé meracie úlohy v systémoch založených na CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- I-režim
- U-režim
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
