Deditec UC-CAN-U-DA2-16ISO úrovňový prevodník CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstup
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (725,00 € / kus)
725,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
UC-CAN 16-bitový D/A prevodník – 2-kanálový CAN zbernicový modul s galvanickým oddelením – s konfiguračným rozhraním USB
- CAN D/A prevodník pre analógový výstup požadovanej hodnoty cez zbernicu CAN
- 2 D/A kanály, každý so 16-bitovým rozlíšením
- Napäťové výstupy: 0-5V, 0-10V / 0..10V, ±5V, ±10V
- Prúdové výstupy: 0–20 mA, 4–20 mA, 0–24 mA
- Galvanické oddelenie D/A kanálov od seba navzájom až do max. 1000 V AC
- Galvanické oddelenie pre napájanie do max. 500 V AC
- CAN 2.0A / CAN 2.0B s bitovými rýchlosťami od 10 kbit/s do 1 Mbit/s
- Otvorený protokol CAN a režim automatického vysielania/prijímania
- Rozhranie USB-C na uvedenie do prevádzky a parametrizáciu
- Čas konverzie D/A prevodníka: 10–12 µs
- Napájacie napätie: +12 V až +24 V DC

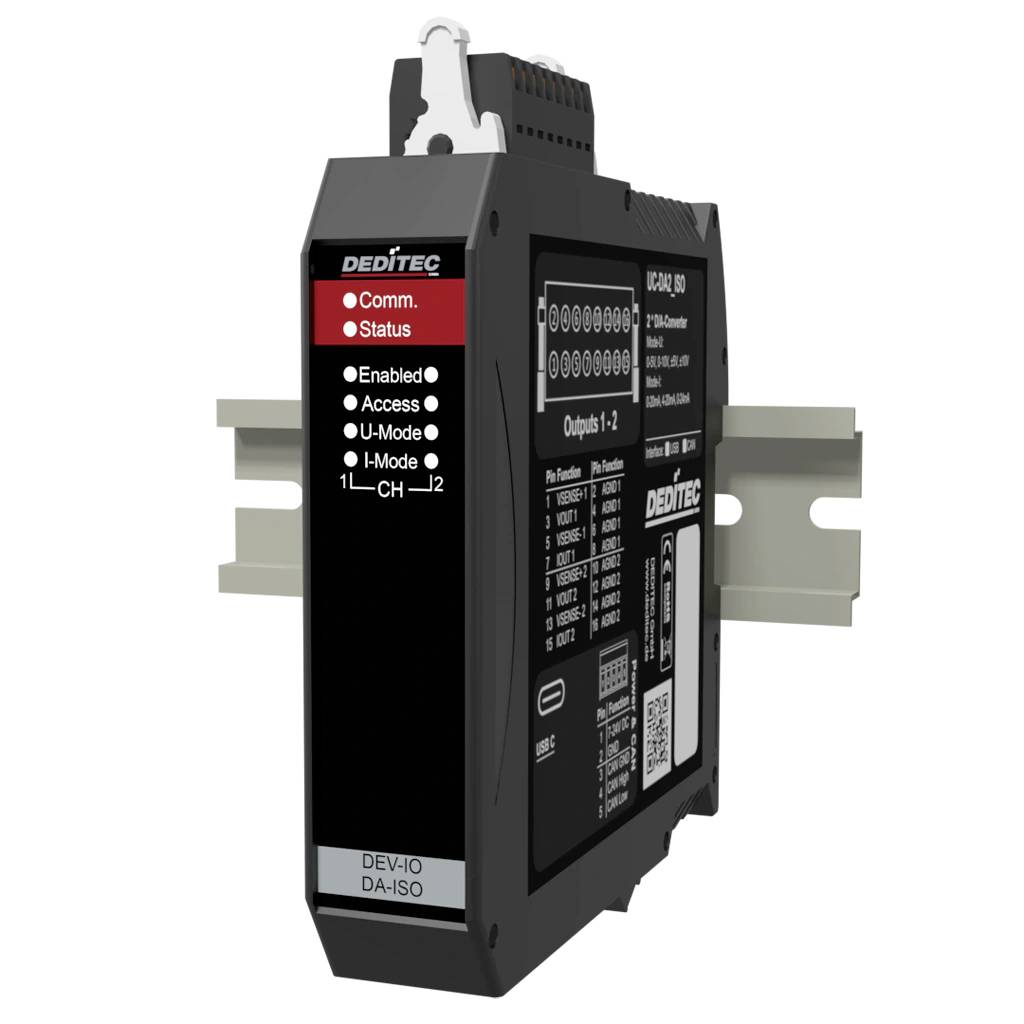

- Montáž na DIN lištu 35 x 7,5 mm
- Dva analógové D/A výstupy pre presné napäťové a prúdové signály cez zbernicu CAN
- 16-bitové rozlíšenie pre jemne odstupňované zadávanie požadovaných hodnôt
- Výstupné rozsahy pre bežné priemyselné a štandardné signály, ako napríklad 0–10 V a 4–20 mA
- Relatívna presnosť: min. -16 LSB / max. +16 LSB
- Teplotný posun koncovej hodnoty stupnice: ±1 ppm / °C
- Čas konverzie: 10–12 µs pre rýchly D/A výstup v aplikáciách riadenia a regulácie
- Rozhranie CAN cez 9-pinový D-sub konektor
- Podpora pre CAN 2.0A a CAN 2.0B
- Galvanicky oddelené rozhranie CAN do 500 V
- Otvorený protokol CAN pre integráciu do existujúcich architektúr zbernice CAN
- Režim Auto-TX/RX pre automatické spracovanie CAN paketov
- Rozhranie USB-C s rozhraním USB 2.0 / USB 1.1 až 480 Mbit/s
Technické parametre
- Montáž: DIN lišta TS 35 x 7,5 mm
- Pripojenie: 16-pinový pružinový konektor WAGO (ochrana proti nesprávnemu zapojeniu)
- Protokol CAN: Otvorený protokol CAN, režim Auto-TX/RX
- Zabezpečenie: Bezpečný režim v prípade straty komunikácie
- Kategória výrobku
úrovňový prevodník
- Rozhranie
CAN dátová zbernica
USB
- Typ
UC-CAN-U-DA2-16ISO
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 V až 24 V jednosmerného prúdu
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
2
- Počet vstupov
0 x
- Počet výstupov
2 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
130 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CAN-U-DA2-16ISO
- Prevedenie
2-kanálový D/A prevodník CAN zbernice (16-bitový) s konfiguračným rozhraním USB-C a galvanickým oddelením
- Výstupy
2 x analógové výstupy (galvanicky oddelené, 16-bitové rozlíšenie)
- Rozhranie
Zbernica CAN (5-pinová Phoenix Contact)
USB (USB-C pre konfiguráciu)
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796602 Deditec UC-CAN-U-DA2-16ISO úrovňový prevodník CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstup
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796602 Deditec UC-CAN-U-DA2-16ISO úrovňový prevodník CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstup
Popis
16-bitový D/A prevodník UC-CAN je 2-kanálový modul zbernice CAN pre presný výstup analógových požadovaných hodnôt v priemyselnej, automatizačnej, meracej a riadiacej technike. Ako CAN D/A prevodník, modul prevádza CAN komunikáciu na analógové napäťové alebo prúdové signály a poskytuje dva galvanicky izolované D/A výstupy s 16-bitovým rozlíšením. Podporované napätia zahŕňajú 0–5 V, 0–10 V, ±5 V a ±10 V, ako aj 0–20 mA, 4–20 mA a 0–24 mA. Čas konverzie 10–12 µs umožňuje časovo kritické riadiace úlohy, napríklad pre aktuátory, ventily, frekvenčné meniče, testovacie lavice a distribuované systémy CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- I-režim
- U-režim
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
