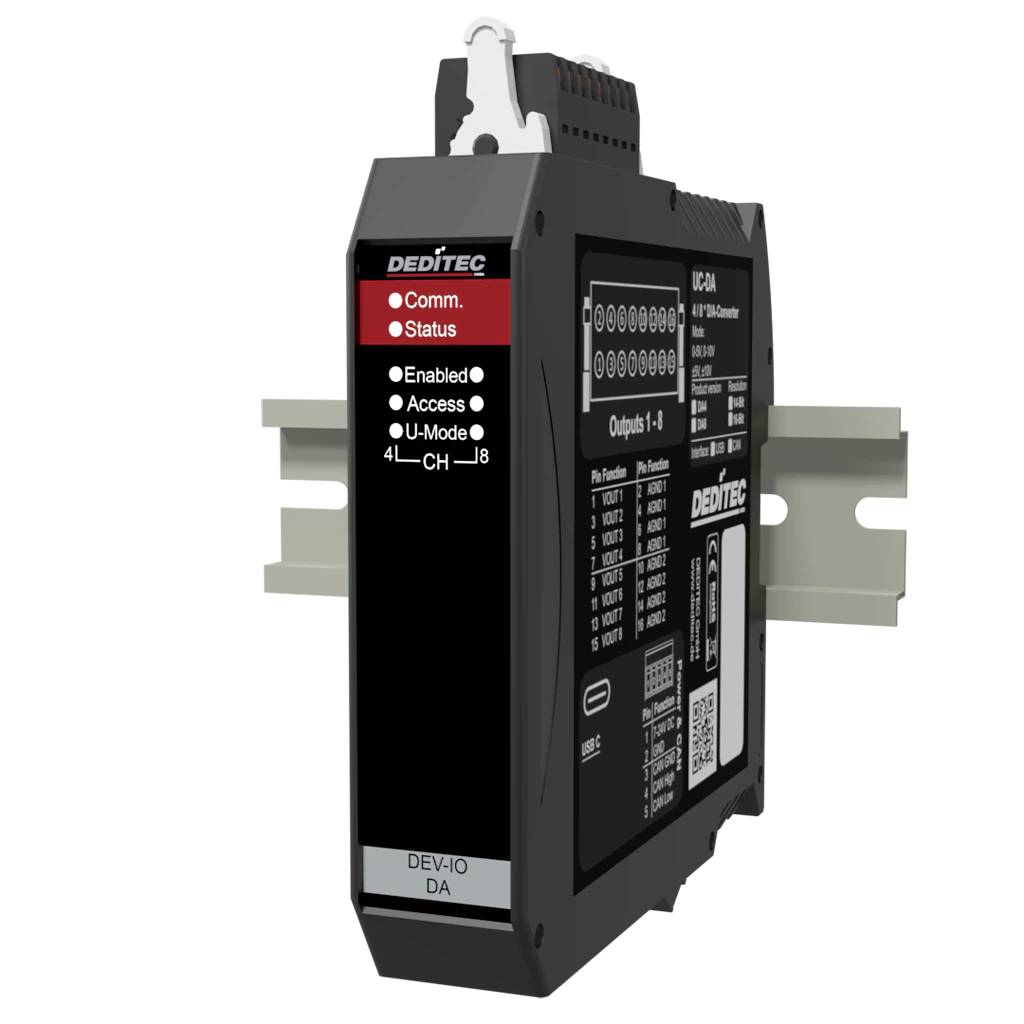

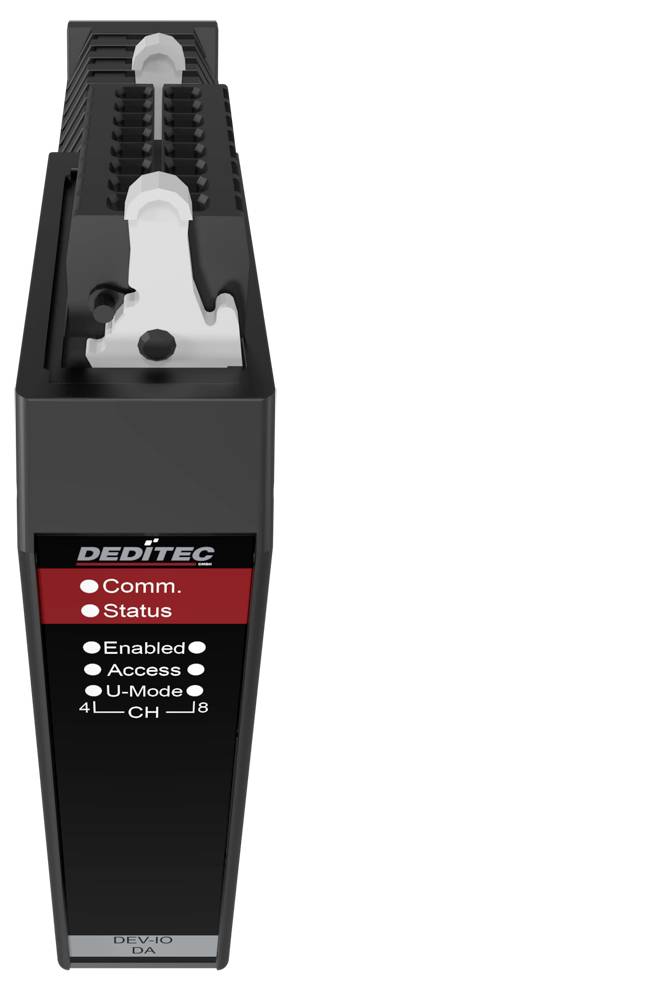

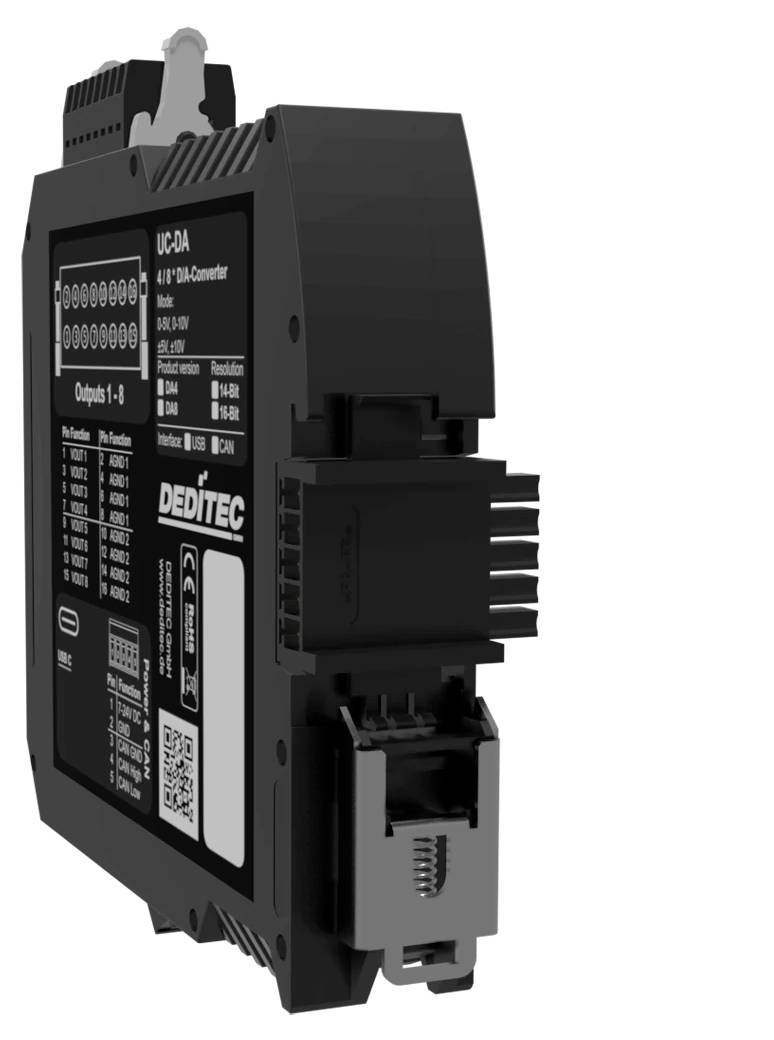

Deditec UC-CAN-U-DA4_16 výstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (397,56 € / kus)
397,56 €
bez DPH.
Doprava zadarmo
Hlavné benefity
16-bitový D/A analógový prevodník CAN – prevádza 4 kanály – s konfiguračným rozhraním USB
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, ±5V, ±10V
- Galvanické oddelenie napájania: max. 500 V AC
- Čas konverzie D/A prevodníka: 10-12 µs
- Odpor záťaže: viac ako 2 kOhm
Technické parametre
- Montáž na DIN lištu TS 35 x 7,5 mm
- Prenosová rýchlosť CAN je nastaviteľná od 10 kbit/s do 1 Mbit/s
- integrovaný bezpečnostný režim (bezpečnostný stav v prípade straty komunikácie)
- otvorený CAN protokol, automatický režim TX/RX
- Kategória výrobku
výstupný modul
- Rozhranie
CAN dátová zbernica
USB
- Typ
UC-CAN-U-DA4_16
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 V DC až 24 V DC (cez napäťový konektor alebo zbernicu DIN lišty)
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
4
- Počet vstupov
0 x
- Počet výstupov
4 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
130 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CAN-U-DA4_16
- Prevedenie
Modul na DIN lištu s galvanicky izolovaným rozhraním CAN a konfiguráciou USB
- Výstupy
4 analógové výstupy (16-bitové rozlíšenie), galvanicky oddelené do 1 kV
- Rozhranie
Zbernica CAN (pre riadenie/dáta)
USB (pre konfiguráciu pomocou nástroja DEDITEC ICT)
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796600 Deditec UC-CAN-U-DA4_16 výstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796600 Deditec UC-CAN-U-DA4_16 výstupný modul CAN dátová zbernica , USB, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x
Popis
UC-CAN-DA4 je vysokovýkonný analógový prevodník CAN so 4 presnými D/A kanálmi na výstup signálových napätí. Ideálne pre priemyselnú automatizáciu a flexibilné poskytovanie signálu. Medzi typické aplikácie patrí simulácia signálov senzorov v testovacích stoliciach a riadenie analógových akčných členov v riadiacich jednotkách založených na CAN. Robustný, galvanicky izolovaný a ideálny pre náročné meracie a testovacie prostredia.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
