Deditec UC-CAN-U-O8-M8 I / O modul CAN dátová zbernica , USB, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Po
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (348,78 € / kus)
348,78 €
bez DPH.
Doprava zadarmo
Hlavné benefity
CAN modul s 8 DIO EA – CAN dio modul – 8 optočlenových vstupov a 8 digitálnych výstupov (MOSFET) – s konfiguračným rozhraním USB
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Maximálne spínacie napätie: 36 V DC
- Minimálne spínacie napätie: 2,8 V DC
- Max. spínaný prúd: 3 A DC
- Maximálny spínací výkon: 108 W DC
- Funkcia ochrany pred časovým limitom (konfigurovateľná softvérom)
- Stavová LED dióda pre každý výstup
- Typ: Optočlen AC/DC
- Úroveň signálu: ±5 V až ±15 V alebo ±15 V až ±30 V
- 16-bitový počítadlo na kanál (až do 100 Hz)
- Detekuje zmenu z nízkej na vysokú a z vysokej na nízku úroveň (flip-flop)
- Stavová LED dióda pre každý kanál
Technické parametre
- Hĺbka: 111 mm
- Vlhkosť: max. 90 % (bez kondenzácie)
- Pripojenie cez nesprávne zasunuté, zásuvné pružinové svorky Phoenix Contact
- Kategória výrobku
I / O modul
- Rozhranie
CAN dátová zbernica
USB
- Typ
UC-CAN-U-O8-M8
- Prevádzkové napätie
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 V až 24 V jednosmerného prúdu
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
16
- Počet vstupov
8 x
- Počet výstupov
8 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
130 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CAN-U-O8-M8
- Prevedenie

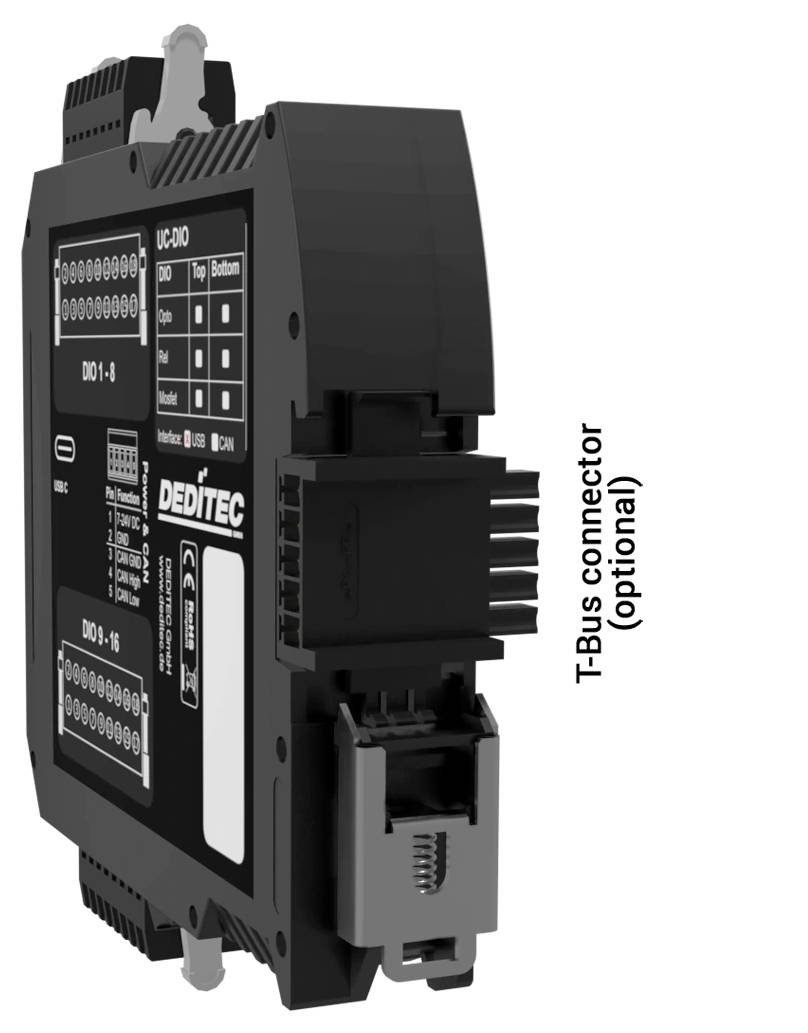

Modul na DIN lištu v robustnom puzdre s galvanickým oddelením
- Výstupy
8x digitálnych MOSFET P-kanálových výstupov (P-kanál, až 48 V / 3 A)
- Vstupy
8x digitálnych optočlenových vstupov (15 V až 30 V DC)
- Rozhranie
Zbernica CAN
USB (typ B, pre konfiguráciu pomocou nástroja ICT)
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796610 Deditec UC-CAN-U-O8-M8 I / O modul CAN dátová zbernica , USB, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Po
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796610 Deditec UC-CAN-U-O8-M8 I / O modul CAN dátová zbernica , USB, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Po
Popis

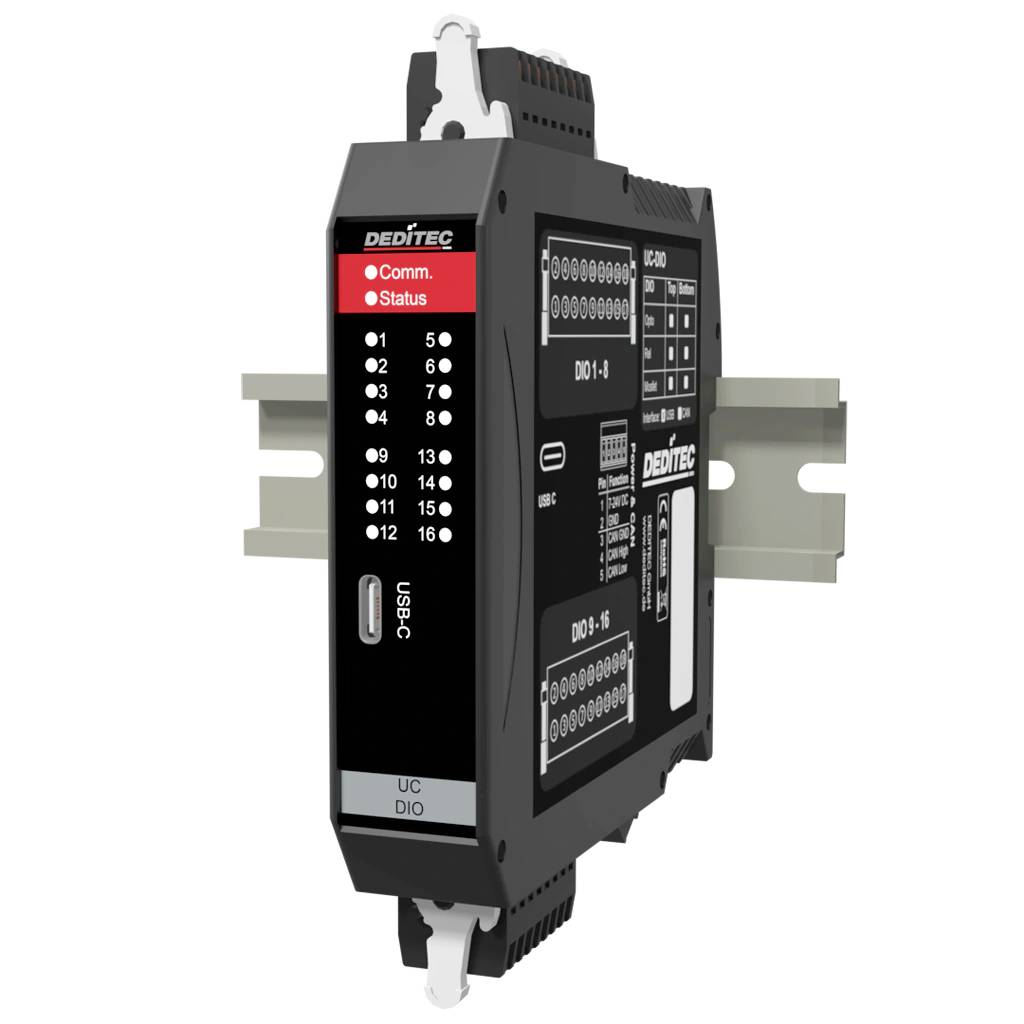

UC-CAN-U-O8-M8 je moderný CAN EA DIO modul s 8 optočlenovými vstupmi a 8 digitálnymi výstupmi (MOSFFET). Je ideálny na zachytávanie signálov zo senzorov a spínacích akčných členov v priemyselných aplikáciách. Medzi typické oblasti použitia patria testovacie lavice pre bezpečné spracovanie signálov a automatizačné systémy, kde je potrebné spoľahlivo ovládať digitálne vstupy a výstupy cez CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
