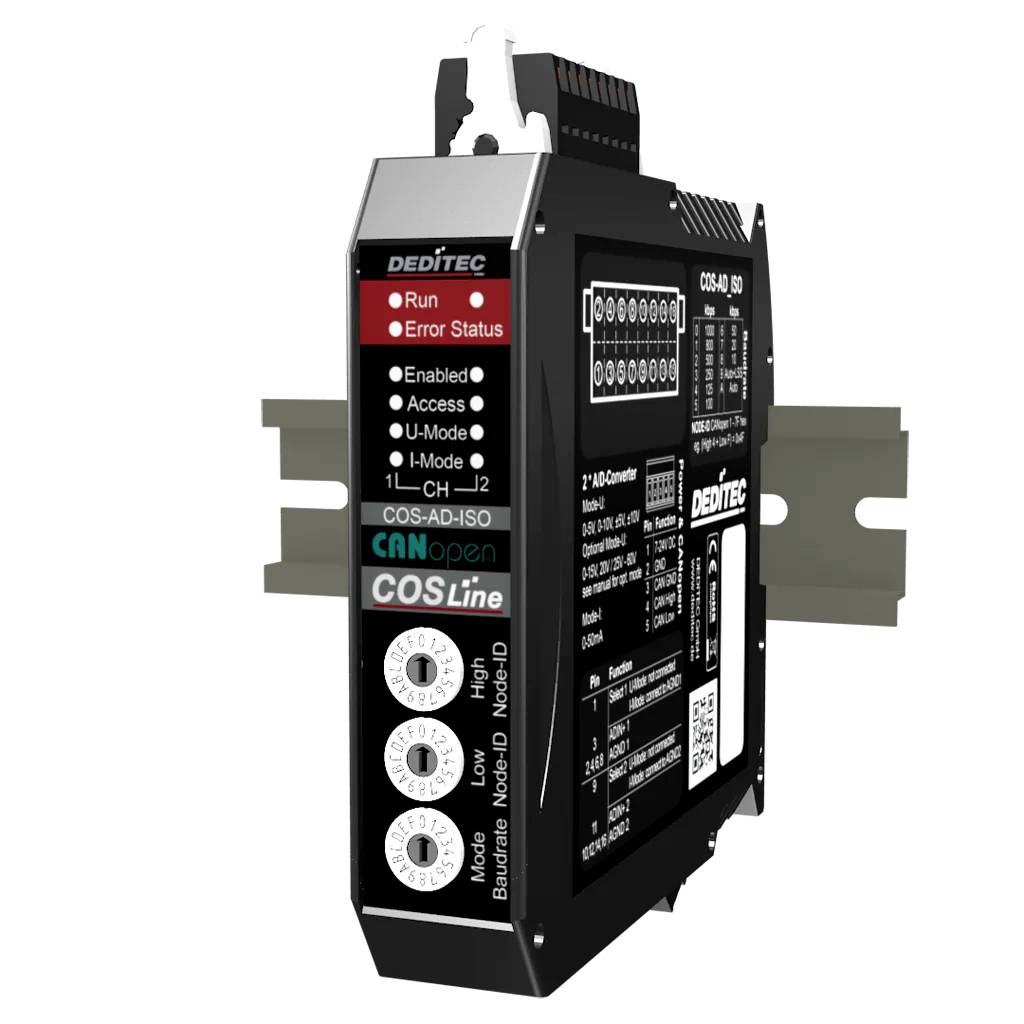

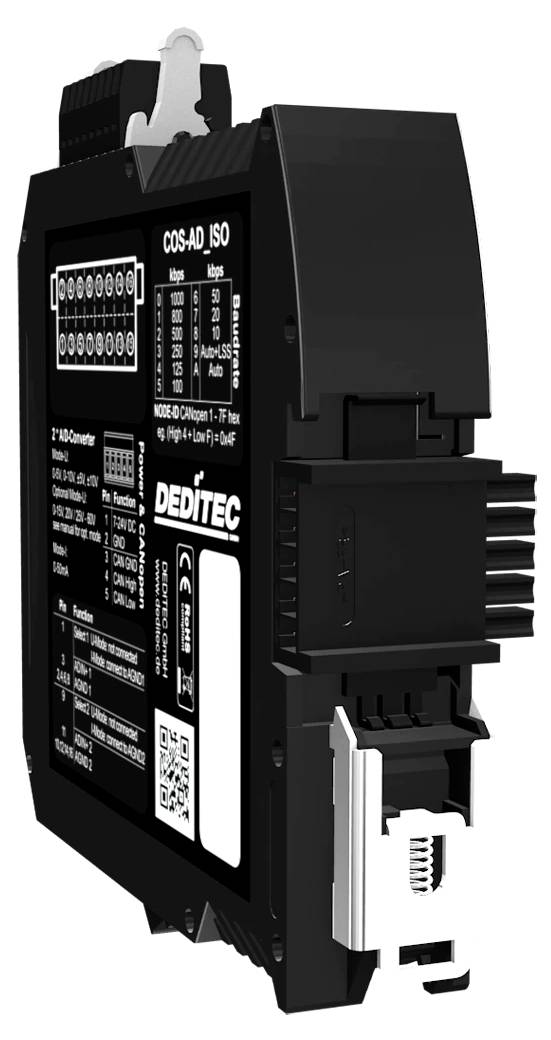

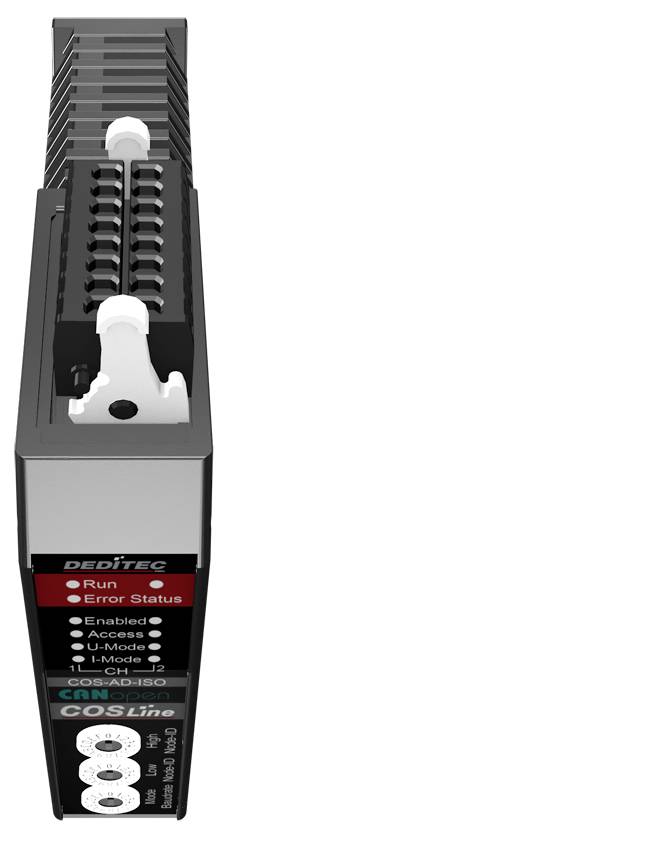

Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (819,00 € / kus)
819,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
Zber údajov z meraní CANopen AD s galvanickým oddelením * 2 A/D kanály - 16-bitové rozlíšenie
- Profily CANopen podľa špecifikácie CiA® CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené do 500 V
- Konfigurovateľné pomocou kódovacích spínačov
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- Dizajn: jednopólový
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, 0-20V, 0-40V, ±5V, ±10V, ±20V, ±40V
- Rozsahy prúdu: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanické oddelenie kanál-kanál: max. 1 kV AC
- Galvanické oddelenie napájania: max. 500 V
- Konverzný pomer A/D prevodníka: 4 µs
Technické parametre
- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Kategória výrobku
I / O modul
- Rozhranie
CANopen
- Typ
UC-CANOPEN-AD2-16ISO
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
2
- Počet vstupov
2 x
- Počet výstupov
0 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
130 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-AD2-16ISO
- Prevedenie
Analógový vstupný modul pre montáž na DIN lištu s galvanickým oddelením
- Vstupy
2 analógové vstupy (napätie/prúd)
- Rozhranie
Zbernica CAN (galvanicky oddelená optočlenom)
Konektor zbernice v koľajnici
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796643 Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796643 Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov
Popis
Modul UC-CANopen-AD2-16ISO získava presné hodnoty merania AD prostredníctvom dvoch 16-bitových kanálov a vďaka galvanickému oddeleniu ich dokáže získať bezpečne a s minimálnym rušením. Integrácia do sietí CANopen podľa štandardu CiA umožňuje spoľahlivú integráciu do priemyselných systémov. Medzi typické aplikácie patrí zber analógových signálov zo senzorov a monitorovanie procesných hodnôt v automatizačných systémoch.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
