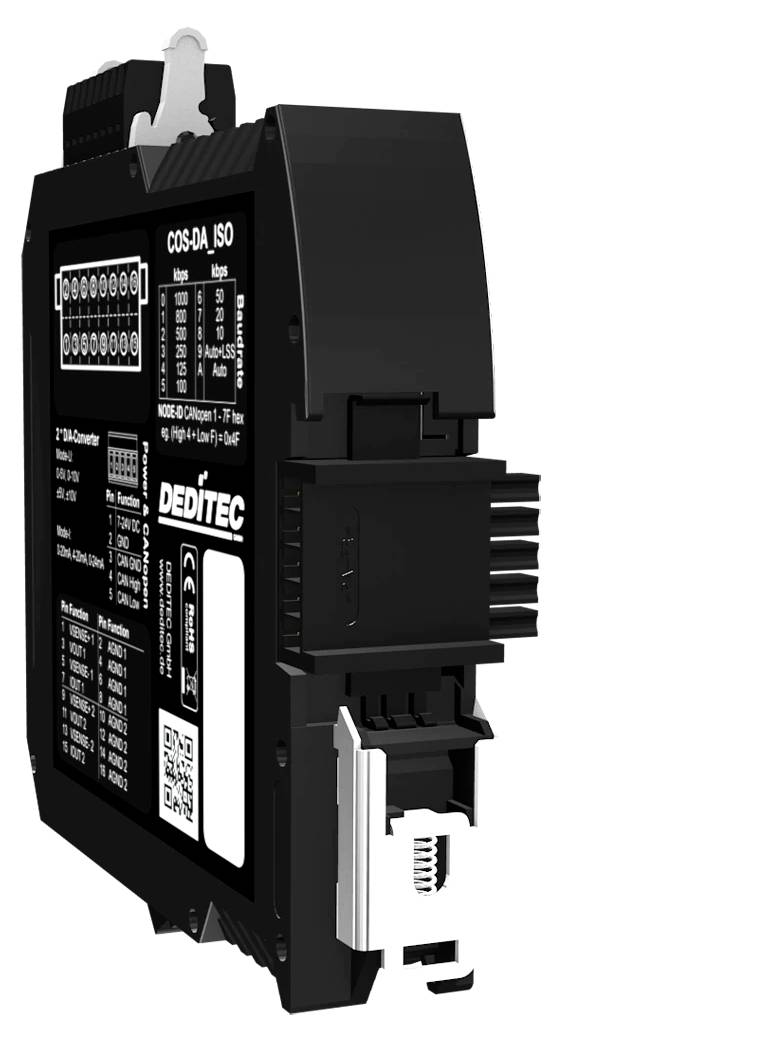

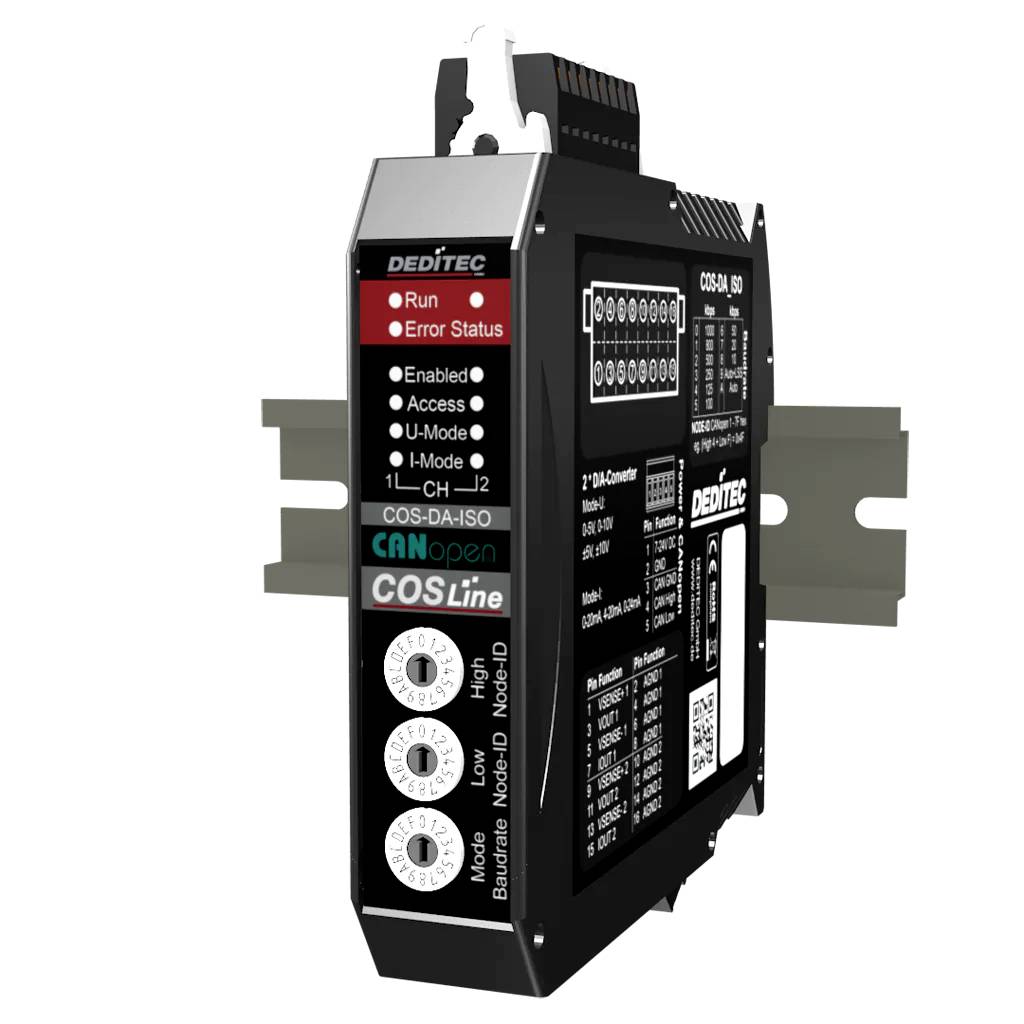

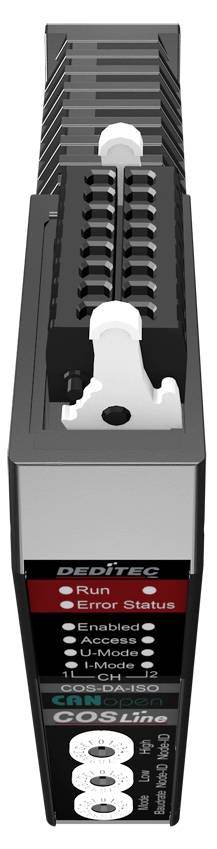

Deditec UC-CANOPEN-DA2-16ISO výstupný modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 2 x, Počet vstup
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (475,61 € / kus)
475,61 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Modul napäťového výstupu CANopen DA * 2 analógové výstupy – 16-bitový D/A prevodník s galvanickým oddelením
- Profily CANopen podľa špecifikácie CiA® CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené do 500 V
- Konfigurovateľné pomocou kódovacích spínačov
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, ±5V, ±10V
- Rozsahy prúdu: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanické oddelenie kanál-kanál: max. 1 kV AC
- Galvanické oddelenie napájania: max. 500 V AC
- Odpor záťaže: ≥ 1 kOhm
- Všetky D/A kanály sú od seba galvanicky oddelené.
Technické parametre
- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Profil CANopen: Špecifikácia CiA® CIA 301, CIA 305 a CIA 401
- Kategória výrobku
výstupný modul
- Rozhranie
CANopen
- Typ
UC-CANOPEN-DA2-16ISO
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
2
- Počet vstupov
0 x
- Počet výstupov
2 x
- Rozmer.
(š x v) 22.5 mm x 117 mm
- Max. odber prúdu
130 mA
- V
117 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-DA2-16ISO
- Prevedenie
2-kanálový analógový výstupný modul so 16-bitovým rozlíšením a galvanickým oddelením
- Výstupy
2 kanály, každý so 16-bitovým rozlíšením
- Rozhranie
Zbernica CAN (galvanicky oddelená optočlenom, max. izolácia 500 V)
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796646 Deditec UC-CANOPEN-DA2-16ISO výstupný modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 2 x, Počet vstup
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796646 Deditec UC-CANOPEN-DA2-16ISO výstupný modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 2 x, Počet vstup
Popis
UC-CANopen-DA2-16ISO je presný DA napäťový výstupný modul s dvoma 16-bitovými kanálmi pre spoľahlivé riadenie analógových aktuátorov. Bezproblémovo sa integruje do priemyselných sietí prostredníctvom CANopen a vďaka galvanickému oddeleniu ponúka vysokú prevádzkovú spoľahlivosť. Ideálne na presné riadenie ventilov a výstup definovaných riadiacich signálov v automatizačných aplikáciách a aplikáciách na testovacích stoliciach.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
