Deditec UC-CANOPEN-DA4_16 výstupný modul CANopen, CAN dátová zbernica , vstupy Počet vstupov: 0 x, výstupy Počet výstupo
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (478,86 € / kus)
478,86 €
bez DPH.
Doprava zadarmo
Hlavné benefity

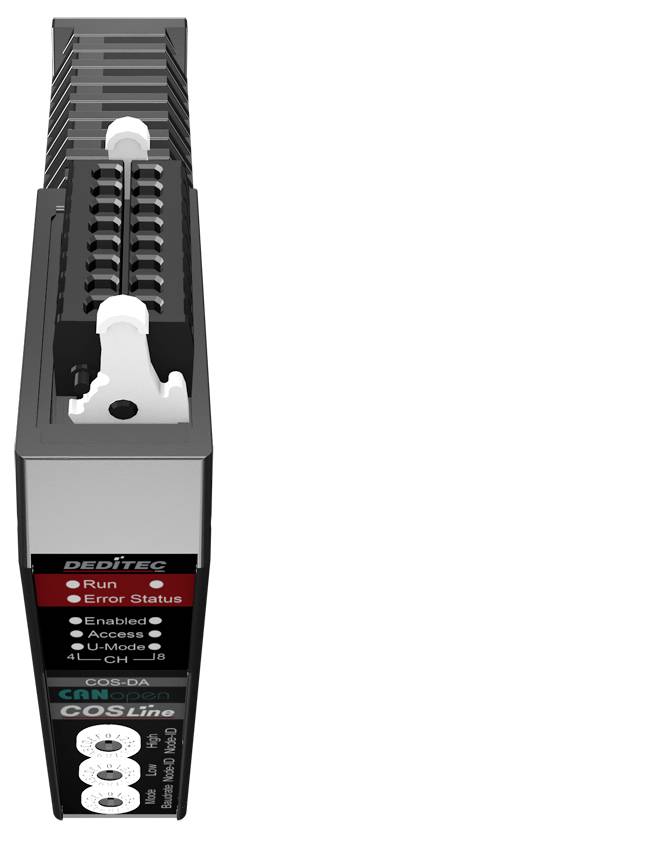

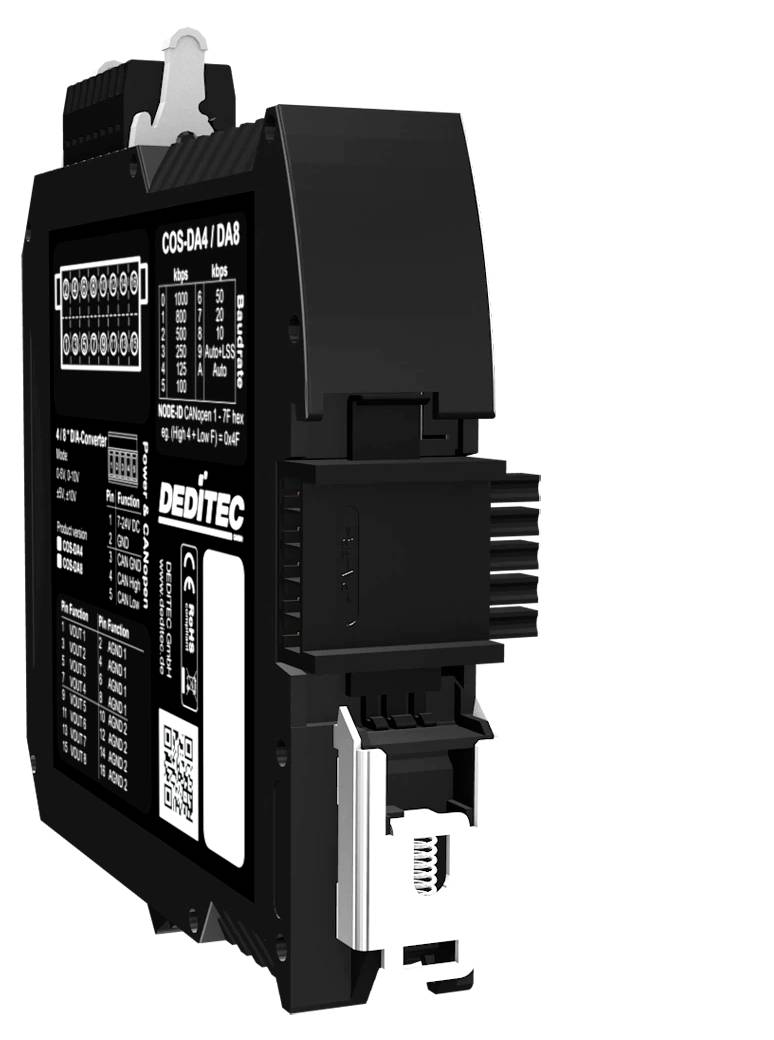

Modul CANopen Remote EA DA DAC so 4 analógovými výstupmi
- Profily CANopen podľa špecifikácie CiA® CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené do 500 V
- Konfigurovateľné pomocou kódovacieho spínača
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, ±5V, ±10V
- Galvanické oddelenie napájania: max. 500 V AC
- Čas konverzie D/A prevodníka: 10-12 µs
- Zaťažovací odpor: ≥ 2 kOhm
Technické parametre

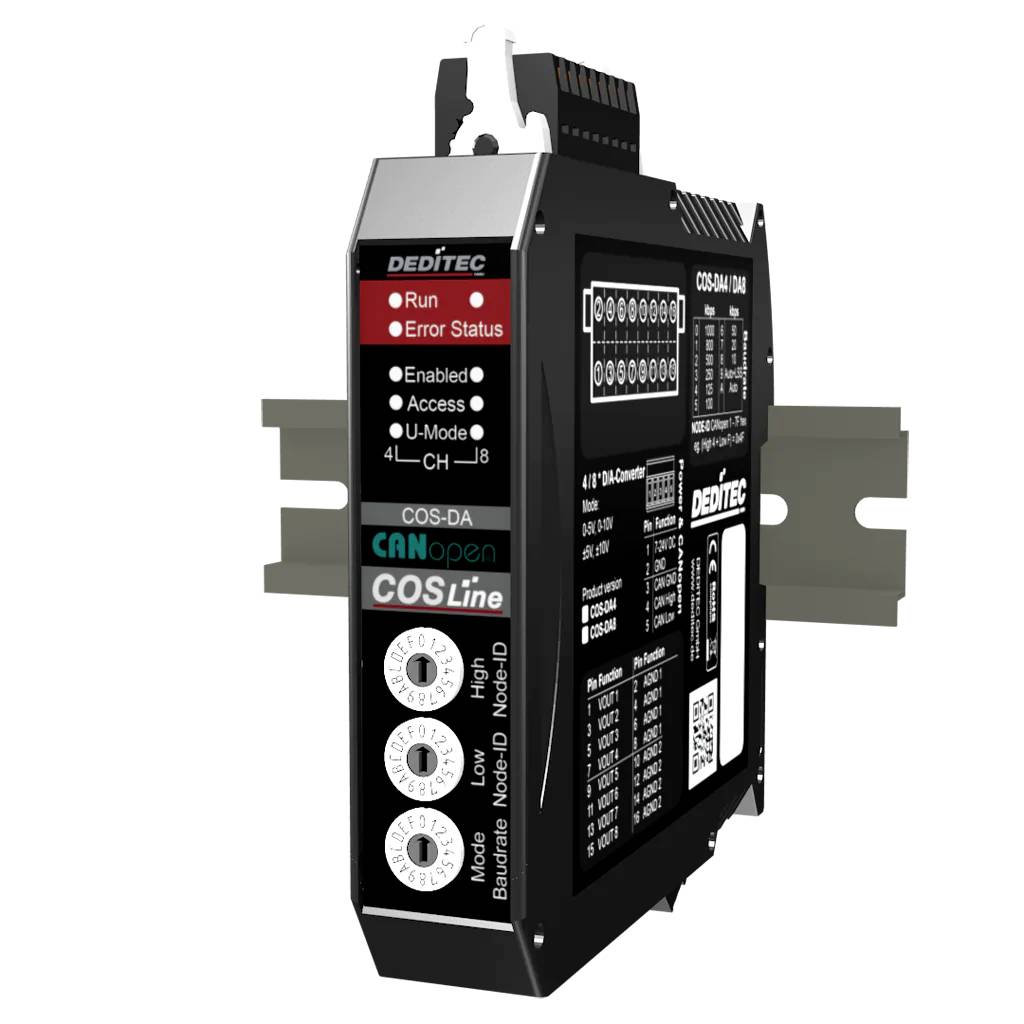

- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Dĺžka produktu: 111 mm
- Kategória výrobku
výstupný modul
- Rozhranie
CANopen
CAN dátová zbernica
- Typ
UC-CANOPEN-DA4_16
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
4
- Počet vstupov
0 x
- Počet výstupov
4 x
- Rozmer.
(š x v) 22.5 mm x 117 mm
- Max. odber prúdu
130 mA
- V
117 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-DA4_16
- Prevedenie
Kompaktný modul na DIN lištu (séria COS Line / UC) pre modernú automatizačnú technológiu
- Výstupy
4 kanály, každý so 16-bitovým rozlíšením
- Rozhranie
Zbernica CAN
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796650 Deditec UC-CANOPEN-DA4_16 výstupný modul CANopen, CAN dátová zbernica , vstupy Počet vstupov: 0 x, výstupy Počet výstupo
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796650 Deditec UC-CANOPEN-DA4_16 výstupný modul CANopen, CAN dátová zbernica , vstupy Počet vstupov: 0 x, výstupy Počet výstupo
Popis
UC-CANopen-DA4-16ISO je presný vzdialený I/AD/A DAC modul CANopen so 4 galvanicky izolovanými 16-bitovými výstupnými kanálmi pre presný výstup analógových napäťových signálov. Bezproblémovo sa integruje do sietí CANopen a ponúka vysokú stabilitu signálu pre náročné priemyselné prostredia. Medzi typické aplikácie patrí presné riadenie akčných členov a simulácia analógových signálov v testovacích a automatizačných systémoch.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
