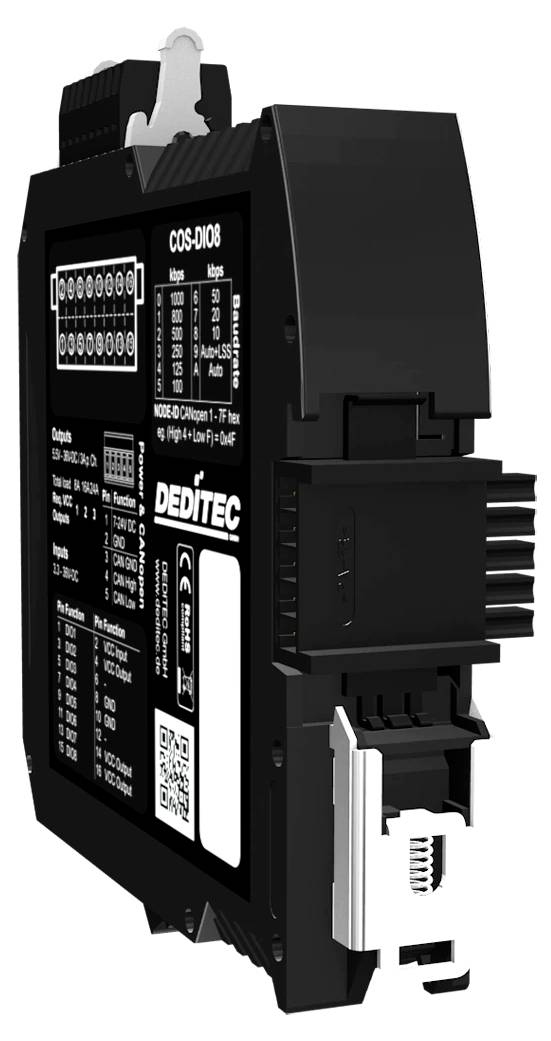

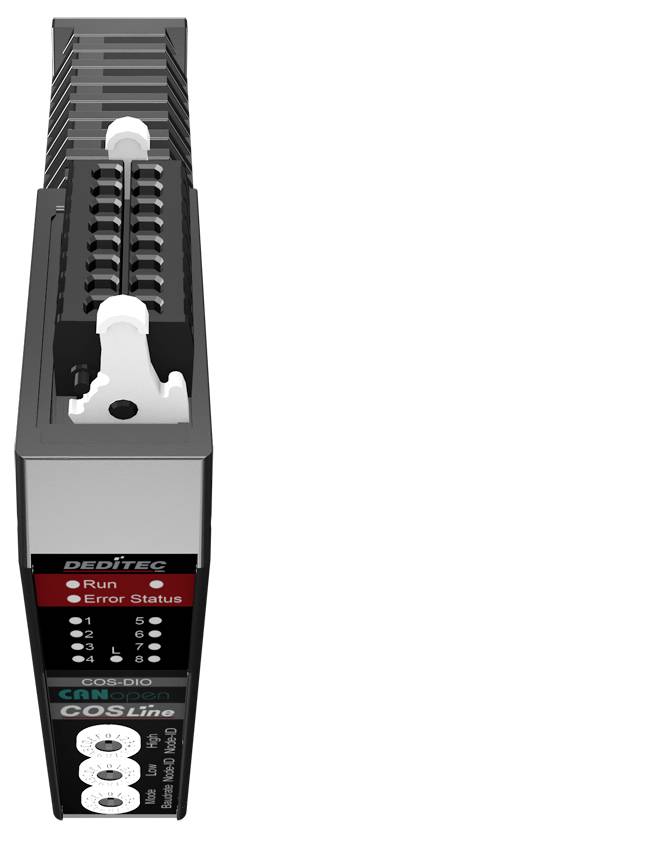

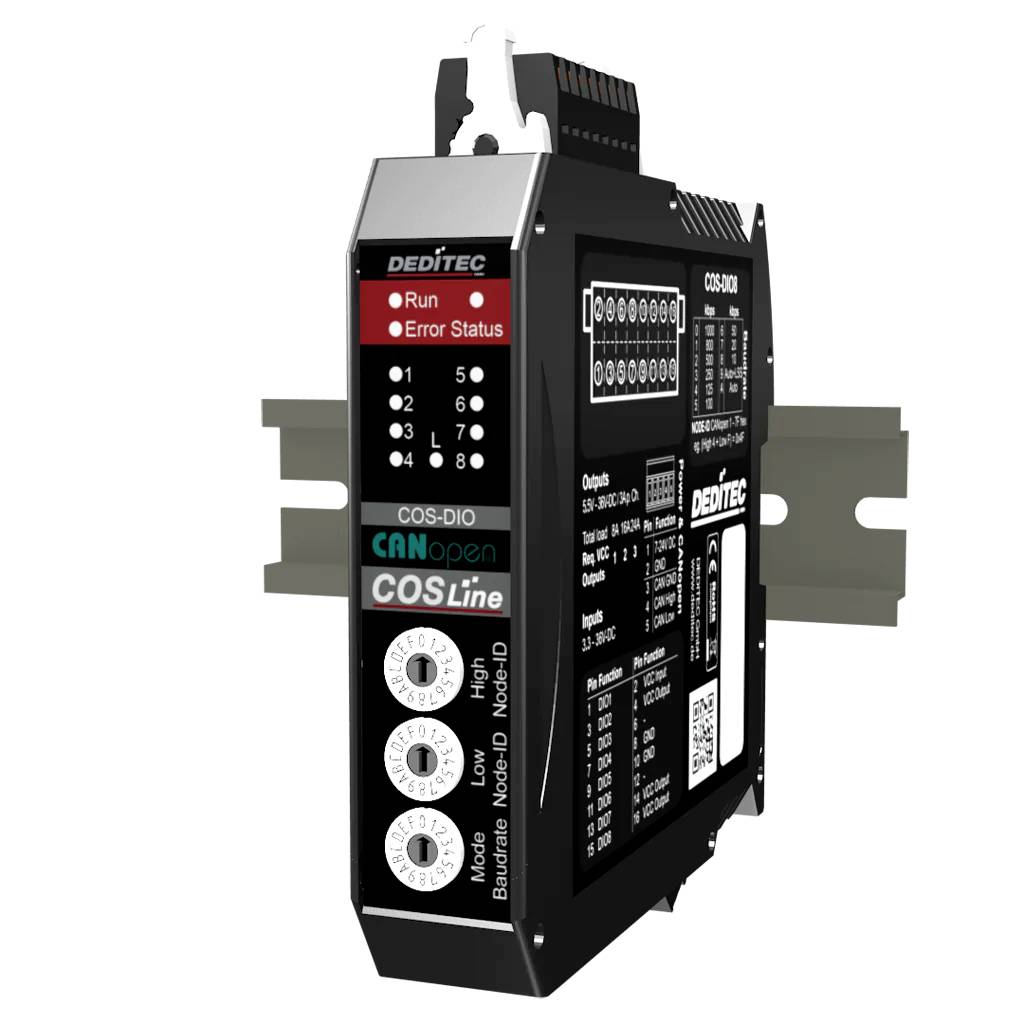

Deditec UC-CANOPEN-DIO8 I / O modul CANopen, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Počet vstupov / výs
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (251,22 € / kus)
251,22 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Modul CANopen Digital IO DIO s 8 digitálnymi vstupmi/výstupmi
- Modul CANopen Digital IO DIO s 8 digitálnymi vstupmi/výstupmi
- 8 DIO kanálov, konfigurovateľných samostatne ako vstup alebo výstup cez CAN
- Digitálne vstupy pre 3,3 V až 36 V DC
- Vstup referenčného napätia na určenie horného/dolného prahu prepínania
- Kladné spínacie výstupy na strane High-side pre 5,5 V až 36 V DC
- Maximálny spínací prúd na výstup: 3 A DC
- Maximálny spínací výkon na výstup: 60 W DC
- CANopen podľa CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené rozhranie CANopen do 500 V
- Prenosové rýchlosti od 10 kbit/s do 1 Mbit/s, ako aj automatický prenos
- ID uzla a prenosová rýchlosť konfigurovateľné pomocou kódovacieho prepínača
- Napájanie ako samostatné zariadenie: +7 V DC až +24 V DC
- Montáž na DIN lištu 35 x 7,5 mm
- Voliteľné pripojenie modulu cez konektor zbernice na DIN lištu
Technické parametre
- Prevádzková teplota: +10 °C až +50 °C
- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Kategória výrobku
I / O modul
- Rozhranie
CANopen
- Typ
UC-CANOPEN-DIO8
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
8
- Počet vstupov
8 x
- Počet výstupov
8 x
- Rozmer.
(š x v) 22.5 mm x 117 mm
- Max. odber prúdu
130 mA
- V
117 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-DIO8
- Prevedenie
Kompaktný I/O modul pre montáž na DIN lištu v modernej automatizačnej technológii
- Výstupy
High-side driver (pozitívne spínanie) s integrovanou ochranou proti nadprúdu a prehriatiu
- Vstupy
Vstupné napätie: 3,3 V až 36 V DC
- Rozhranie
Zbernica CAN, galvanicky oddelená optočlenom
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796647 Deditec UC-CANOPEN-DIO8 I / O modul CANopen, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Počet vstupov / výs
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796647 Deditec UC-CANOPEN-DIO8 I / O modul CANopen, vstupy Počet vstupov: 8 x, výstupy Počet výstupov: 8 x, Počet vstupov / výs
Popis
UC-CANOPEN-DIO8 je digitálny IO modul CANopen pre 8 digitálnych vstupov/výstupov, ktorý je možné konfigurovať kanál po kanáli ako vstup alebo kladne spínaný vysokonapäťový výstup. Ako vzdialený I/O modul CANopen zachytáva a prepína digitálne signály v prostrediach PLC založených na CANopen, riadiacich systémoch strojov, riadiacich systémoch procesov a testovacích systémoch. Komunikácia CANopen podľa CiA 301, CiA 305 a CiA 401 podporuje štandardizovanú integráciu do sietí priemyselnej automatizácie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
