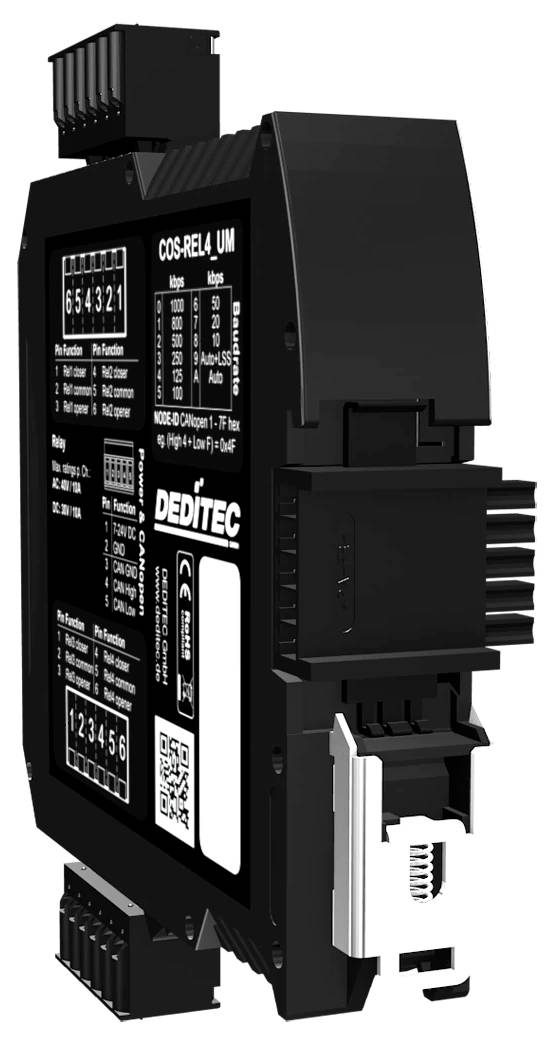

Deditec UC-CANOPEN-REL4_12A I / O modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x, Počet vstupov /
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (226,83 € / kus)
226,83 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Riadiaci modul CANopen Digitálny reléový výstup DO * 4 prepínacie relé (prepínací kontakt)
- Profily CANopen podľa špecifikácií CiA® CiA 301, CiA 305 a CiA 401
- CAN 2.0A alebo CAN 2.0B
- Galvanicky oddelené do 500 V
- Konfigurovateľné pomocou kódovacích spínačov
- 1 Mbit/s, 800 Kbit/s, 500 Kbit/s, 250 Kbit/s, 125 Kbit/s, 100 Kbit/s, 50 Kbit/s, 20 Kbit/s, 10 Kbit/s, Autobaud
- 4 reléové výstupy prepínateľné (CO)
- Max. spínacie napätie: 48V AC / DC
- Maximálny prúd: 12A
- Funkcia časovača
- Ochrana pred ukončením časového limitu
Technické parametre
- Dĺžka puzdra: 111 mm
- Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- Protokoly: Profily CANopen podľa špecifikácie CiA® CiA 301, CiA 305 a CiA 401
- Kategória výrobku
I / O modul
- Rozhranie
CANopen
- Typ
UC-CANOPEN-REL4_12A
- Prevádzkové napätie
7 V/DC
24 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
4
- Počet vstupov
0 x
- Počet výstupov
4 x
- Rozmer.
(š x v) 22.5 mm x 117 mm
- Max. odber prúdu
130 mA
- V
117 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-CANOPEN-REL4_12A
- Prevedenie
Reléový výstupný modul CANopen pre montáž na DIN lištu
- Výstupy
4 prepínacie relé (CO / Prepínanie)
- Rozhranie
Zbernica CAN / CANopen (galvanicky oddelená optočlenom)
Podporuje prenosové rýchlosti od 10 kbit/s do 1 Mbit/s alebo automatickú prenosovú rýchlosť
- Príkon prúdu
130 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796652 Deditec UC-CANOPEN-REL4_12A I / O modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x, Počet vstupov /
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796652 Deditec UC-CANOPEN-REL4_12A I / O modul CANopen, vstupy Počet vstupov: 0 x, výstupy Počet výstupov: 4 x, Počet vstupov /
Popis

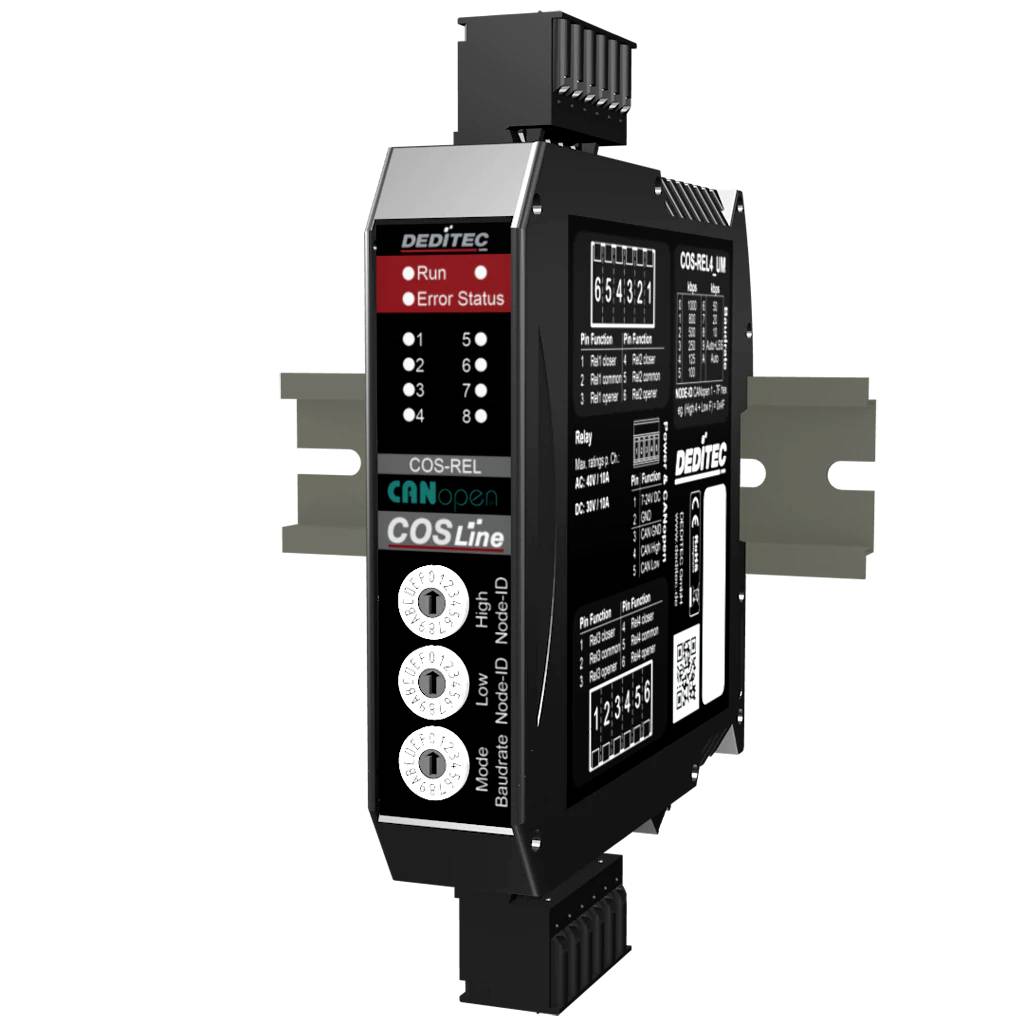

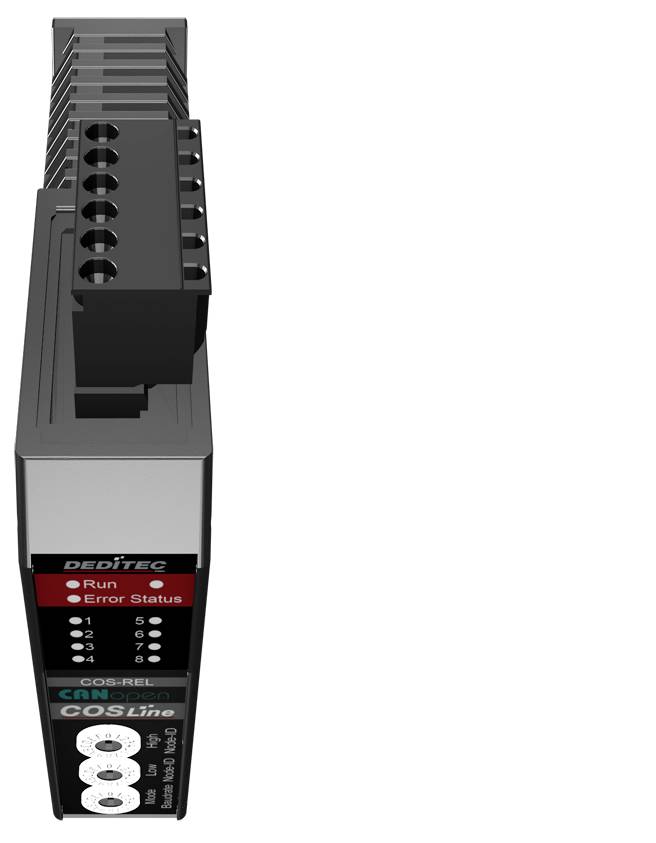

UC-CANopen-REL4_12A je kompaktný riadiaci modul CANopen so štyrmi vysokovýkonnými prepínacími relé (8 A / 12 A), ideálny pre náročné spínacie úlohy. Reléový výstup Digital-DO umožňuje spoľahlivé spínanie externých záťaží, podporované galvanickým oddelením a profilom CANopen CiA-401. Medzi typické aplikácie patrí spínanie funkcií strojov a riadenie externých spotrebičov v automatizačných systémoch.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Určené pre priemyselné aplikácie v rozvádzačoch a decentralizovaných automatizačných štruktúrach
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Oblasti použitia: Strojárstvo, automatizácia zariadení, testovacie lavice, konštrukcia rozvádzacích skríň, automatizácia budov a riadenie priemyselných sietí
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
