Name: Deditec UC-ETH-AD2-16ISO vstupný modul Ethernet, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov /
Brand: Deditec
SKU: 3796633
Availability: BackOrder

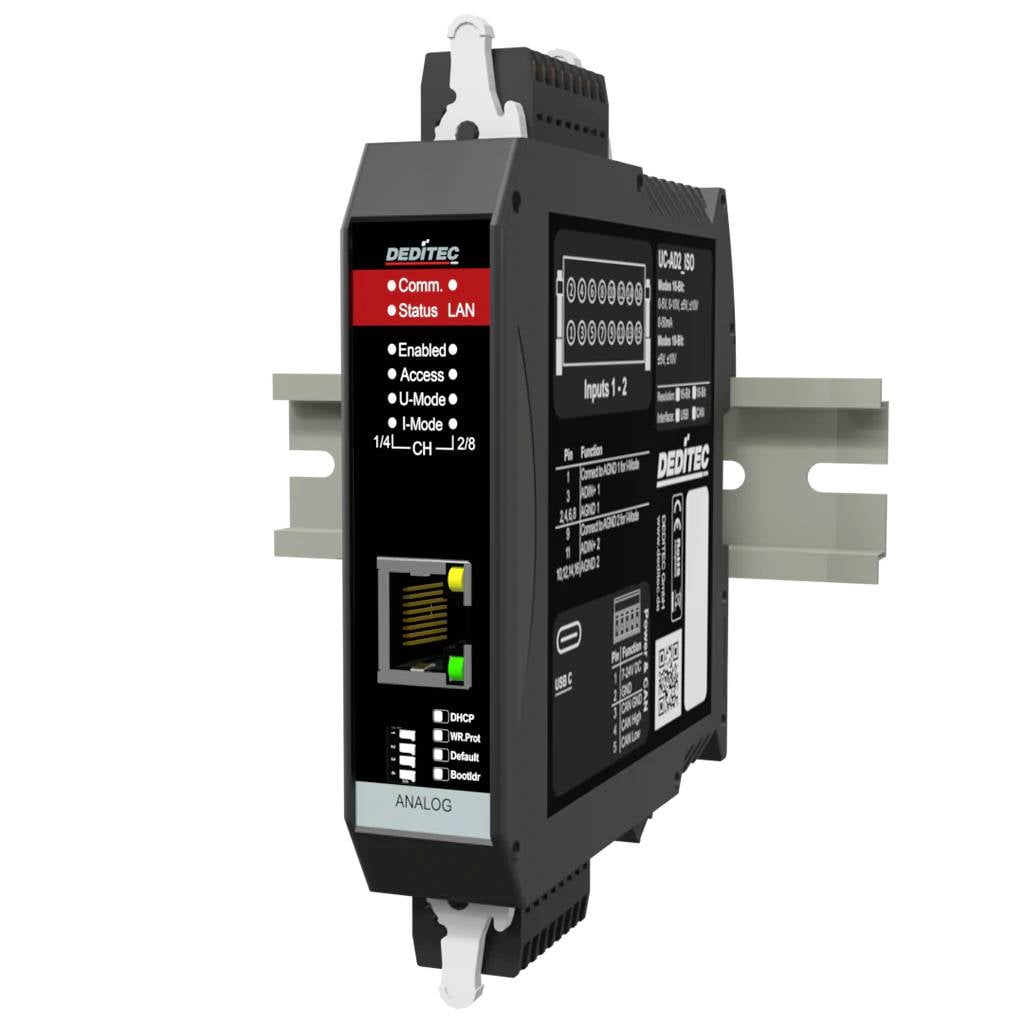

Čierny priemyselný komunikačný modul na DIN lištu so stavovými LED indikátormi, označenými vstupmi/výstupmi a značkou "DEDITEC".

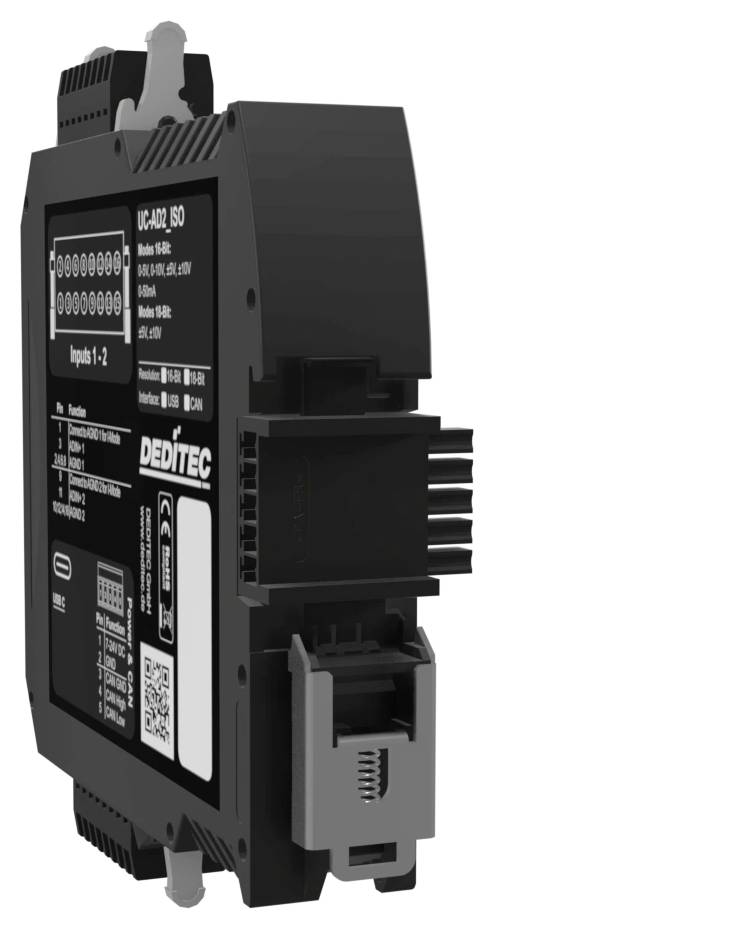

Čierny priemyselný DIN-lišta modul s označením „UCAD-ISO" s LED indikátormi a konektor na svorkovnicu, zobrazený na bielom pozadí.

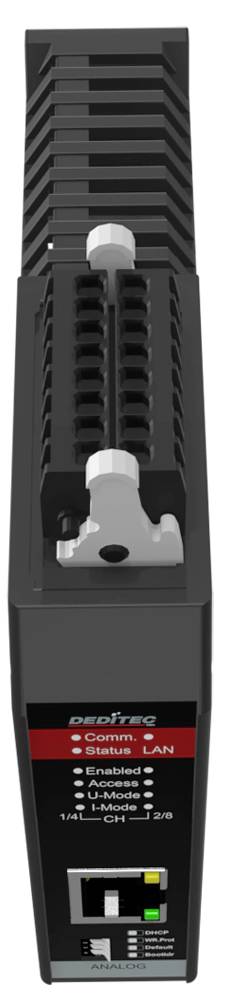

Kompaktný čierny priemyselný riadiaci prvok/modul s bočnými chladiacimi rebrami, prednými portmi a indikačnými svetlami, označený DeFiFire a Comm/Status LAN.

1/3

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

Počet

Celkom (709,00 € / kus)

709,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Analógový modul Modbus TCP * Ethernet 16-bitový A/D prevodník s galvanickým oddelením – 2 kanály

Ethernet 10/100 Mbit/s
Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
Možnosť šifrovanej ethernetovej komunikácie
Otvorený štandardný alebo Modbus TCP protokol
Webové rozhranie a aplikácia (smartfón a tablet)
Pripojenie cez Wi-Fi je možné
Funkcia WPS
Tlačidlo WPS
Dizajn: jednopólový
16-bitové rozlíšenie na kanál
Rozsahy napätia: 0-5V, 0-10V, 0-20V, 0-40V, ±5V, ±10V, ±20V, ±40V
Rozsahy prúdu: 0-20 mA, 4-20 mA, 0-24 mA
Galvanické oddelenie kanál-kanál: max. 1 kV AC
Galvanické oddelenie napájania: max. 500 V
Konverzný pomer A/D prevodníka: 4 µs

Technické parametre

Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
Rozsah merania prúdu: 0-24mA
Galvanické oddelenie: max. 1000 V AC medzi kanálmi 1 a 2; max. 500 V AC pre napájanie.
Rozmery produktu, dĺžka (hĺbka): 111 mm

Kategória výrobku: vstupný modul

Rozhranie: Ethernet

Typ: UC-ETH-AD2-16ISO

Prevádzkové napätie: 7 V/DC
24 V/DC

Max. prevádzková teplota: 50 °C

Min. prevádzková teplota: 10 °C

Prevádzkové napätie: 7 V jednosmerného prúdu až 24 V jednosmerného prúdu

Prevádzková teplota: 10 do 50 °C

Počet vstupov / výstupov: 2

Počet vstupov: 2 x

Počet výstupov: 0 x

Rozmer.: (š x v) 22.5 mm x 120 mm

Max. odber prúdu: 130 mA

V: 120 mm

Šírka: 22.5 mm

Číslo výrobcu: UC-ETH-AD2-16ISO

Prevedenie: Samostatný modul v kompaktnom puzdre pre montáž na DIN lištu (TS 35 x 7,5 mm)

Výstupy: 0

Vstupy: 2

Rozhranie: Ethernet 100/10 Mbit a WiFi

Príkon prúdu: 130 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3796633 Deditec UC-ETH-AD2-16ISO vstupný modul Ethernet, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov /

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3796633 Deditec UC-ETH-AD2-16ISO vstupný modul Ethernet, vstupy Počet vstupov: 2 x, výstupy Počet výstupov: 0 x, Počet vstupov /

Popis

Analógovo-analógový prevodníkový modul Modbus TCP UC-ETH-AD2-16ISO s 2 galvanicky izolovanými AD kanálmi zachytáva napäťové a prúdové signály s rozlíšením 16 bitov a prevádza ich na digitálne namerané údaje. Ethernet a Modbus TCP umožňujú efektívnu integráciu hodnôt do riadiacich systémov a systémov internetu vecí. Ideálne na pripojenie analógových senzorov v priemyselnej automatizácii alebo na monitorovanie energetických a procesných údajov.

Tento text bol preložený strojovo.
