Deditec UC-USB-AD16-16 USB modul USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0 x, Počet vstupov / výstupov:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (483,74 € / kus)
483,74 €
bez DPH.
Doprava zadarmo
Hlavné benefity
USB merací box – 16-bitový A/D merací modul – 16 kanálov (U-mód)
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Dizajn: jednopólový
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, ±5V, ±10V
- Galvanické oddelenie napájania: max. 500 V
- Konverzný pomer A/D prevodníka: 4 µs
Technické parametre
- Čas A/D prevodu: 4 µs na kanál
- Montáž: DIN lišta (35 mm x 7,5 mm)
- Kategória výrobku
USB modul
- Rozhranie
USB
- Typ
UC-USB-AD16-16
- Prevádzkové napätie
24 V/DC
7 V/DC
- Max. prevádzková teplota
50 °C
- Min. prevádzková teplota
10 °C
- Prevádzkové napätie
7 až 24 V/DC
- Prevádzková teplota
10 do 50 °C
- Počet vstupov / výstupov
16
- Počet vstupov
16 x
- Počet výstupov
0 x
- Rozmer.
(š x v) 22.5 mm x 120 mm
- Max. odber prúdu
130 mA
- V
120 mm
- Šírka
22.5 mm
- Číslo výrobcu
UC-USB-AD16-16
- Prevedenie

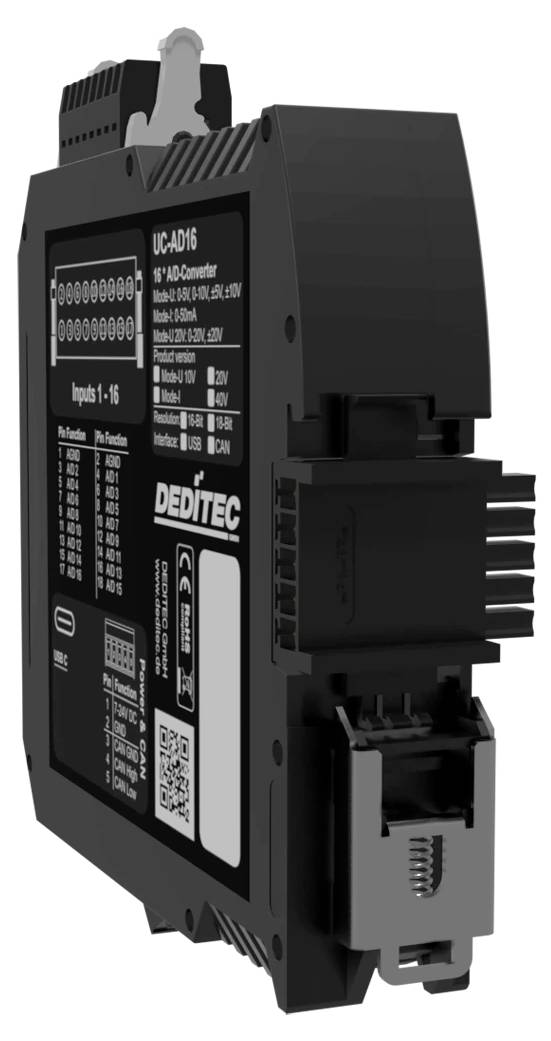

Merací box USB A/D v kompaktnom puzdre na DIN lištu
- Vstupy
16 analógových vstupov (jednostranné, 16-bitové rozlíšenie, galvanicky oddelené do max. 500 V)
- Rozhranie
USB-C (kompatibilný s USB 2.0 / 1.1, prenosová rýchlosť až 480 Mbit/s)
- Príkon prúdu
60 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796625 Deditec UC-USB-AD16-16 USB modul USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0 x, Počet vstupov / výstupov:
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796625 Deditec UC-USB-AD16-16 USB modul USB, vstupy Počet vstupov: 16 x, výstupy Počet výstupov: 0 x, Počet vstupov / výstupov:
Popis
Merací box USB / merací modul USB UC-USB-AD16-16 ponúka 16 analógových vstupov so 16-bitovým rozlíšením, galvanickým oddelením do 500 V a flexibilnými rozsahmi napätia/prúdu. Ideálne pre presné priemyselné meracie úlohy. Typické aplikácie: Monitorovanie teploty a tlaku alebo záznam signálu v testovacích laboratóriách. Integráciu zjednodušuje technológia Plug-and-play cez USB-C.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- A/D filter
- Konfigurovateľné riadenie udalostí
- Funkcionalita M2M

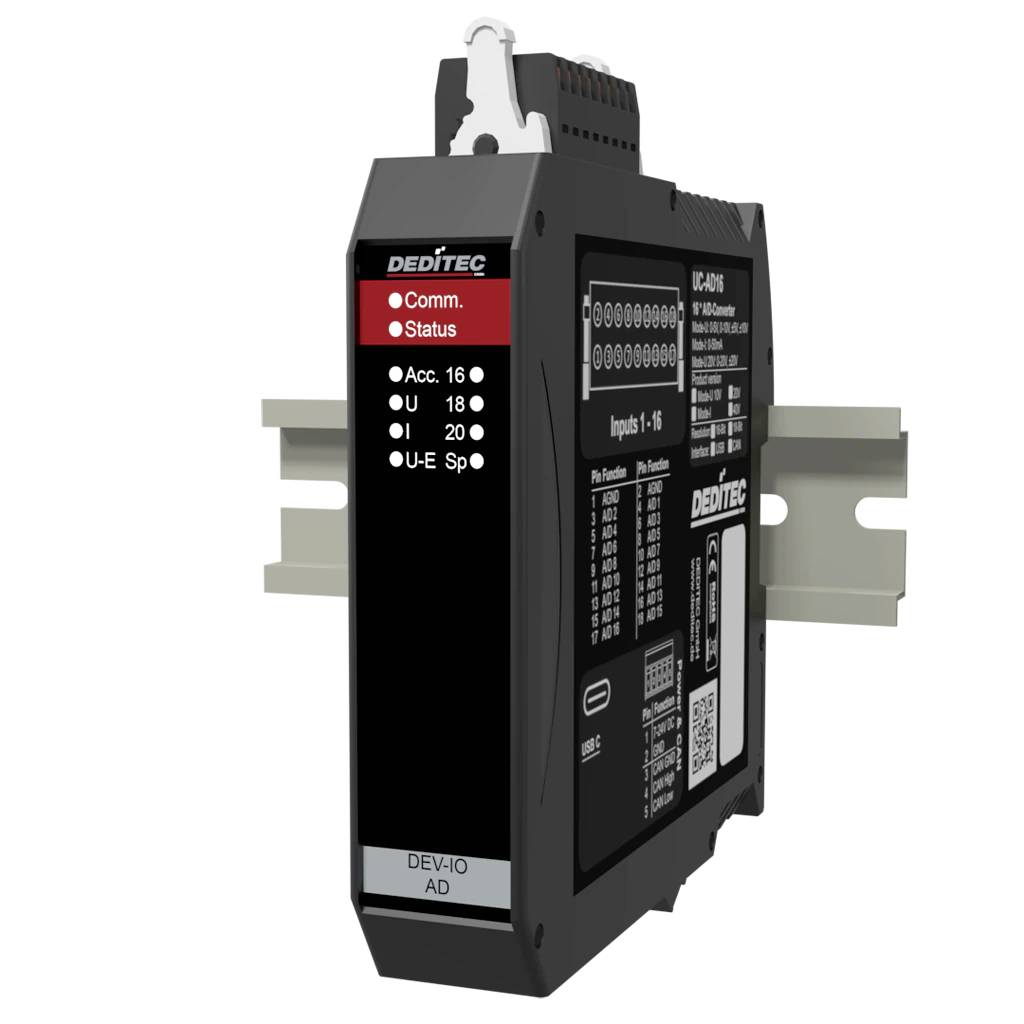

- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
- Bezplatný konfiguračný a testovací softvér
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
