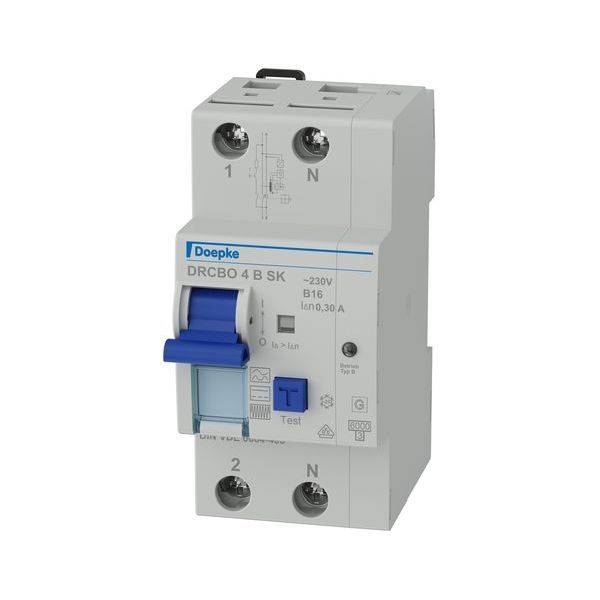

Doepke 09949114 prúdový chránič/elektrický istič zvyškový prúdový chránič

RCBO kombinuje zvyškový prúd a ističe v jednom zariadení (kombinácia FI/LS). Chránia ľudí pred zvyškovými prúdmi a systémy pred skratmi a preťažením. DRCBO 4 majú menovitý spínací výkon 6 kA. Okrem spúšťaného displeja ponúkajú aj okno s popisom. Spínače typu B sú citlivé na striedavý/smerný prúd pri frekvenciách od 0 Hz (hladké jednosmerné zvyškové prúdy) do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Spínače s charakteristikou SK zaručujú ochranu proti chybám a vysokú dostupnosť systému. Vyznačujú sa nižšou citlivosťou odozvy pri vyšších frekvenciách. Systémovo podmienené falošné spúšťanie je tak do značnej miery zamedzené. Charakteristická krivka SK je optimalizovaná pre systémy, v ktorých sa nevyžaduje požiarna ochrana. Spínače s vypínacou charakteristikou B sú štandardnou ochranou pre svetelné a zásuvkové obvody. Štandardné spínače sú určené pre obvody s menovitým napätím 230 V alebo 400 V a menovitou frekvenciou 50 Hz. Vlastnosti: citlivé na všetok prúd na zvyškové prúdy s frekvenciami od 0 Hz (plynulý jednosmerný prúd) do 150 kHz; Vypínanie nezávislé na sieťovom napätí pre zvyškové prúdy typu A; malá veľkosť pre všetky menovité prúdy; indikátor spínacej polohy; samostatné zobrazenie dôvodu spustenia; Upínacie svorky so širokým rozsahom upínacích prierezov na oboch stranách pripojenia; neutrálny vodič vpravo; štítkové okienko; Typ montáže: rýchle upevnenie na montážnu lištu; Akákoľvek poloha inštalácie; Kŕmenie prednostne zhora; Oblasti použitia: komerčné a priemyselné inštalácie so systémami TT, TN-S a TN-CS, v ktorých sa používajú zariadenia výkonovej elektroniky bez galvanického oddelenia siete, ako napr. frekvenčné meniče, spínané napájacie zdroje, vysokofrekvenčné meniče, fotovoltaické alebo UPS systémy s beztransformátorovými invertormi; Tam je možné použiť RCBO s charakteristikou SK. kde sa dajú očakávať vysoké zvodové prúdy a nie je potrebná protipožiarna ochrana; Poznámky: vhodné na použitie v sieťach striedavého prúdu 50 Hz; RCBO sú na požiadanie k dispozícii aj pre iné frekvencie; nie na použitie v jednosmerných sieťach alebo na výstupnej strane riadených elektrických zariadení ako napr. B. frekvenčné meniče.

Tento text bol preložený strojovo.
