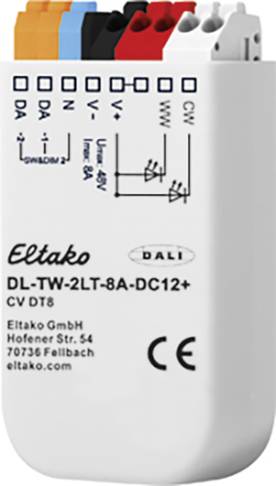

Eltako 33000010 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
21 Ks
Počet
Celkom (93,49 € / kus)
93,49 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Stmievač DALI LED 8 A laditeľný biely
- Ovládanie jasu a teploty farieb
- Na inštaláciu svietidla a do podomietkovej skrinky
- Pripojovací prúd 8 A
Technické parametre
- Prevádzkové napätie: 18 - 48 V DC
- Kategória výrobku
led stmievač
- Prevádzkové napätie
48 V
- Príkon (max.)
384 W
- Vhodné pre svietidlo
LED žiarovka
- Spínací výkon LED lampy
384 W
- Farba
sivá
- Rozmer.
(d x š x v) 15 x 33 x 59 mm
- Dĺžka
15 mm
- Šírka
33 mm
- V
59 mm
- Hĺbka
15 mm
IP20
- Prenos dát (Smart Home)
káblový
- Druh upevnenie
na vloženie do UP zásuvky
- Séria
Eltako
- Napájanie
cez systémovú zbernicu
- Spôsob montáže
zabudovateľný
pod omietku
- Spínací prúd (max.)
8 A
Other
Basic element
Push button
Grey
ÁNO
Push-in clamp
Neošetrené
0.12 W
Thermoplastic
Plastic
ÁNO
NIE
NIE
NIE
NIE
NIE
NIE
ÁNO
NIE
12-48 V
9.5-22.5 V
NIE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
NIE
NIE
NIE
15 mm
NIE
384-384 W
NIE
NIE
NIE
384 W
ÁNO
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2256235 Eltako 33000010 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2256235 Eltako 33000010 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Popis
DALI LED stmievač pre nezávislé riadenie jasu a teploty farieb. Na inštaláciu svietidla a do podomietkovej skrinky. Strata v pohotovostnom režime iba 0,12 wattu. Vhodný na riadenie konštantného napätia LED modulov (CV) s prevádzkovým napätím od 12 V do 48 V. Prevádzkový režim DT8: Riadenie jasu a teploty farieb prostredníctvom adresy DALI (typ zariadenia 8, farebný typ Tc).
Prevádzkový režim Vyváženie a stlmenie: Ovládanie pomocou 2 adries DALI, jednej na nastavenie jasu a druhej na nastavenie distribúcie kanálov (napr. Teplota farieb).
Prevádzkový režim Dim2Warm: jedna adresa DALI na stmievanie pri zmene teploty farieb.
SwitchDim2: Ovládanie pomocou 2 tlačidlových vstupov umožňuje ovládanie jasu a teploty farieb bez DALI. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie podľa typu od 12V do 28V DC alebo 12V až 48V DC (podľa prevádzkového napätia LED modulov). Pripojovací prúd 8A. Maximálny prúd pripojenia je možné podľa potreby distribuovať na kanály. Vysoká účinnosť. Konfigurácia pomocou PC softvéru DALI-Cockpit a DALI-USB rozhranie. Prevádzkové režimy: Zariadenie má niekoľko prevádzkových režimov: DT8 (stav dodania): V tomto prevádzkovom režime sa na riadenie jasu a teploty farieb používa adresa DALI (zariadenie typu 8, farebný typ Tc). Alternatívne ho možno ovládať pomocou dvoch tlačidlových vstupov (SwitchDim2): SwD1: Jas. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: teplota farieb. Vyváženie a stmievanie: Ovládanie sa vykonáva pomocou 2 adries DALI (alebo SwitchDim2), pričom jedna adresa sa používa na stmievanie a druhá na pridelenie kanála (tj napríklad: laditeľné biele alebo priame / nepriame pridelenie osvetlenia). Režim vyváženia a stlmenia umožňuje nastavenie teploty farieb bez ovplyvnenia jasu a naopak. Úprava sa vykonáva štandardnými príkazmi DALI, ako napríklad Dim Up / Down, a preto ju možno vykonať so všetkými bežnými ovládacími prvkami a bránami (napr. KNX). Táto možnosť ovládania ponúka alternatívu k režimu DT8-Tc. Môže byť ovládaný cez DALI alebo SwitchDim2: DALI adresa 1, SwD1: jas. DALI adresa 2, SwD2: Zostatok. Dim2Warm: Dva výstupné kanály sú riadené prostredníctvom adresy DALI alebo vstupu SwD. Alokácia kanála je trvalo spojená s hodnotou stmievania. Čím nižšia je hodnota stmievania, tým je svetlo teplejšie. DALI adresa 1, SwD1: Dim2Warm (hlavný). Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie.
