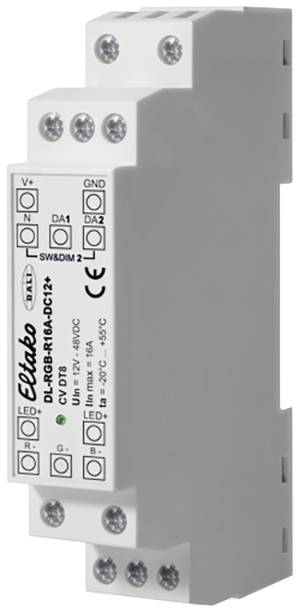

Eltako 33000023 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
EAN:
Označenie výrobcu:
Objednávacie číslo:
44 Ks
Počet
Celkom (150,40 € / kus)
150,40 €
bez DPH.
Doprava zadarmo
Hlavné benefity
DALI LED stmievač 16 A RGB
- S ovládaním farieb RGB
- Na lištu DIN-EN 60715 TH35
- Pripojovací prúd 16A
- Na riadenie konštantného napätia LED modulov (CV)
Technické parametre
- Prevádzkové napätie: 18 - 48 V DC
- Kategória výrobku
led stmievač
- Prevádzkové napätie
48 V
- Príkon (max.)
768 W
- Vhodné pre svietidlo
LED žiarovka
- Spínací výkon LED lampy
768 W
- Farba
sivá
- Rozmer.
(d x š x v) 56 x 56 x 98 mm
- Dĺžka
56 mm
- Šírka
56 mm
- V
98 mm
- Hĺbka
17.5 mm
IP20
- Prenos dát (Smart Home)
káblový
- Séria
Eltako
- Napájanie
cez systémovú zbernicu
- Spôsob montáže
klobúčikové tienidlo
klobúčikové tienidlo
- Spínací prúd (max.)
16 A
DRA (DIN-rail adaptor)
Basic element
Push button
Grey
ÁNO
Push-in clamp
Neošetrené
0.12 W
Thermoplastic
Plastic
ÁNO
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
12-48 V
9.5-22.5 V
NIE
Matt
IP20
1.5-2.5 mm²
17.5 mm
98 mm
56 mm
NIE
NIE
NIE
NIE
768-768 W
NIE
NIE
NIE
768 W
ÁNO
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2256248 Eltako 33000023 led stmievač Vhodné pre svietidlo: LED žiarovka sivá
Popis
LED stmievač DALI s ovládaním farieb RGB pre lištu DIN-EN 60715 TH35. Strata v pohotovostnom režime iba 0,12 wattu. Vhodný na riadenie konštantného napätia LED modulov (CV) s prevádzkovým napätím od 12V do 48V.
Prevádzkový režim DT8: jedna adresa DALI na riadenie jasu a farieb (DALI DT8, typ RGBWAF).
Farebný a stlmený prevádzkový režim: Ovládanie pomocou 2 DALI adries, jednej na nastavenie jasu a druhej na úpravu farby. SwitchDim2: Prevádzka pomocou 2 spínacích vstupov umožňuje kontrolu jasu a farieb bez DALI. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie 12V až 48V DC (podľa prevádzkového napätia LED modulov). Pripojovací prúd 16A. Maximálny prúd pripojenia je možné podľa potreby distribuovať na kanály. Nízke straty v pohotovostnom režime. Vysoká účinnosť. Konfigurácia pomocou PC softvéru DALI-Cockpit a DALI-USB rozhranie. Prevádzkové režimy: Zariadenie má niekoľko prevádzkových režimov: DT8 (stav dodania): V tomto prevádzkovom režime sa jas a farba riadia prostredníctvom adresy DALI (zariadenie typu 8). Alternatívne ho možno ovládať pomocou dvoch tlačidlových vstupov (SwitchDim2): SwD1: Jas. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: farba. Color & Dim: Tento prevádzkový režim sa používa na ovládanie RGB svetiel. Ovládanie prebieha cez 2 adresy DALI, jedna adresa ovplyvňuje jas a druhá ovplyvňuje alokáciu kanála (napr. Farba). Režim Color & Dim umožňuje úpravu farby bez ovplyvnenia jasu a naopak. Úprava sa vykonáva štandardnými príkazmi DALI, ako napríklad Dim Up / Down, a preto ju možno vykonať so všetkými bežnými ovládacími prvkami a bránami (napr. KNX). Táto možnosť ovládania ponúka alternatívu k režimu DT8-RGBWAF. Môže byť ovládaný cez DALI alebo SwitchDim2: DALI adresa 1, SwD1: jas. DALI adresa 2, SwD2: farba.
Tento text bol preložený strojovo.
Prevádzkový režim DT8: jedna adresa DALI na riadenie jasu a farieb (DALI DT8, typ RGBWAF).
Farebný a stlmený prevádzkový režim: Ovládanie pomocou 2 DALI adries, jednej na nastavenie jasu a druhej na úpravu farby. SwitchDim2: Prevádzka pomocou 2 spínacích vstupov umožňuje kontrolu jasu a farieb bez DALI. Rozsah stmievania 0,1% - 100%. Prepínateľná frekvencia PWM (122 Hz / 244 Hz / 488 Hz / 976 Hz). Napájacie napätie 12V až 48V DC (podľa prevádzkového napätia LED modulov). Pripojovací prúd 16A. Maximálny prúd pripojenia je možné podľa potreby distribuovať na kanály. Nízke straty v pohotovostnom režime. Vysoká účinnosť. Konfigurácia pomocou PC softvéru DALI-Cockpit a DALI-USB rozhranie. Prevádzkové režimy: Zariadenie má niekoľko prevádzkových režimov: DT8 (stav dodania): V tomto prevádzkovom režime sa jas a farba riadia prostredníctvom adresy DALI (zariadenie typu 8). Alternatívne ho možno ovládať pomocou dvoch tlačidlových vstupov (SwitchDim2): SwD1: Jas. Krátke stlačenie: Zapnuté / Vypnuté. Dlhé stlačenie: stmievanie. SwD2: farba. Color & Dim: Tento prevádzkový režim sa používa na ovládanie RGB svetiel. Ovládanie prebieha cez 2 adresy DALI, jedna adresa ovplyvňuje jas a druhá ovplyvňuje alokáciu kanála (napr. Farba). Režim Color & Dim umožňuje úpravu farby bez ovplyvnenia jasu a naopak. Úprava sa vykonáva štandardnými príkazmi DALI, ako napríklad Dim Up / Down, a preto ju možno vykonať so všetkými bežnými ovládacími prvkami a bránami (napr. KNX). Táto možnosť ovládania ponúka alternatívu k režimu DT8-RGBWAF. Môže byť ovládaný cez DALI alebo SwitchDim2: DALI adresa 1, SwD1: jas. DALI adresa 2, SwD2: farba.
Tento text bol preložený strojovo.
