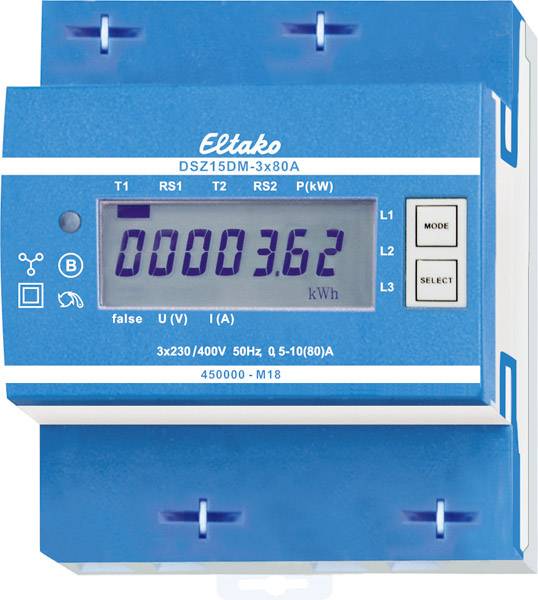

Eltako DSZ15DM-3x80A MID digitálne/y trojfázový elektromer, 80 A, úředně schválený: áno, 1 ks

Podľa § 25 nemeckého kalibračného zákona sú na účtovanie elektriny povolené len kalibrované merače. Nesplnenie je správnym deliktom podľa §19. M-Bus trojfázový merač. Maximálny prúd 3x80A, strata v pohotovostnom režime iba 0,5 wattu na cestu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 4 rozstupové jednotky = šírka 70 mm, hĺbka 58 mm. Trieda presnosti B (1 %). S rozhraním M-Bus. Priamo merací trojfázový merač meria činnú energiu na základe prúdov pretekajúcich medzi vstupmi a výstupmi. Vlastná spotreba iba maximálne 0,5 wattu aktívneho výkonu na dráhu sa nemeria a nezobrazuje. Je možné pripojiť 1, 2 alebo 3 fázové vodiče s prúdmi do 80A. Štartovací prúd je 40mA. Musí existovať spojenie N. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Spotreba energie sa zobrazuje pomocou LED, ktorá blikne 1000-krát za kWh. Štandardne možno použiť aj ako 2-tarifné počítadlo: Pri privedení 230V na svorky E1/E2 sa prepne na druhú tarifu. Napravo od displeja sú tlačidlá MODE a SELECT, ktoré slúžia na rolovanie v menu v súlade s návodom na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú činnú energiu za tarifu, činnú energiu resetovateľnej pamäte RS1 alebo RS2 a okamžité hodnoty výkonu, napätia a prúdu pre každý fázový vodič. Chybové hlásenie (false): Ak chýba fázový vodič alebo je smer prúdu nesprávny, na displeji sa zobrazí false a príslušný fázový vodič. Prenos dát M-Bus: Pri odčítaní sa všetky hodnoty prenášajú v jednom telegrame. Podporované sú nasledujúce telegramy: Inicializácia: SND_NKE, odpoveď: ACK, odčítanie merača: REQ_UD2, odpoveď: RSP_UD, zmena primárnej adresy: SND_UD, odpoveď: ACK, reset RS1: SND_UD, odpoveď: ACK, výber podriadeného zariadenia pre sekundárnu adresu, odpoveď : ACK. Zariadenie neodpovedá na neznáme otázky. Rýchlosť prenosu sa zistí automaticky. Zariadenie má monitor napätia. V prípade výpadku napájania sú všetky registre uložené v EEPROM. Zmena primárnej adresy M-Bus: Ak chcete zmeniť primárnu adresu M-Bus, stlačte a podržte SELECT na 3 sekundy. V nasledujúcom menu MODE zvýši adresu o 10, SELECT ju zvýši o 1. Keď je nastavená požadovaná primárna adresa, počkajte, kým sa znova neobjaví hlavná ponuka. Sekundárna adresa: Pomocou sekundárnej adresy je možné komunikovať s elektromerom v súlade s normou EN13757. Môžu sa použiť divoké karty. Podrobné informácie v návode na obsluhu.

Tento text bol preložený strojovo.
