Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID termostat Pt100, J, K, R, S, T -200 do 1700 °C relé 5 A (d

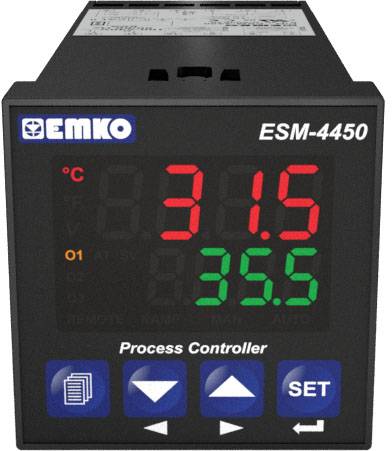

Čierny digitálny displej s nápisom 'EMKO ESM-4450' zobrazuje teploty 31,5°C červenou farbou a 35,5°C zelenou farbou.

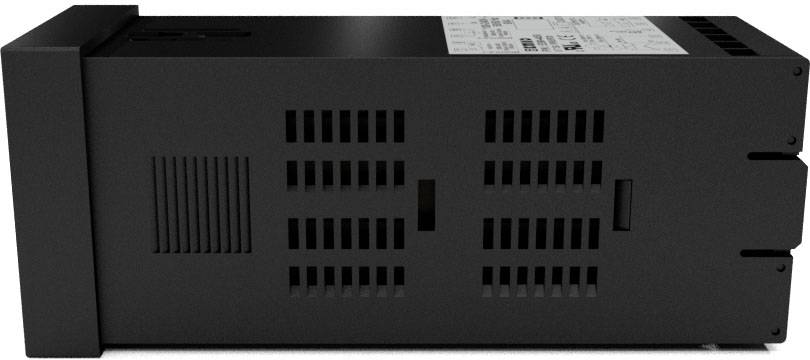

Čierny elektrický rozvádzač s vetracími otvormi a nálepkou na vrchu, určený pre priemyselné automatizačné aplikácie.

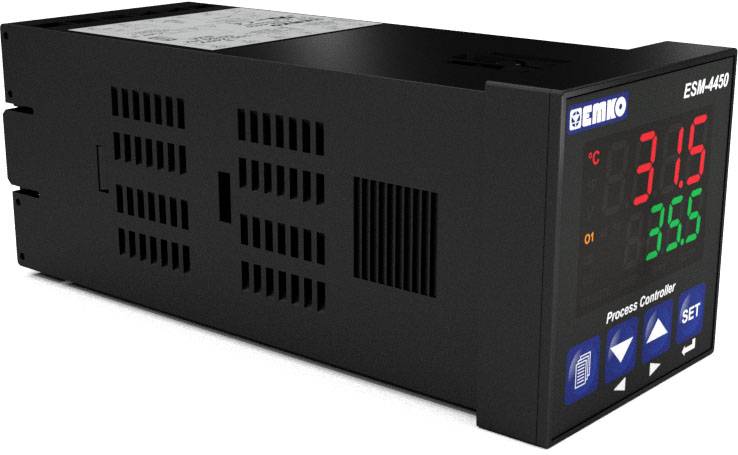

Digitálny regulátor teploty s LED displejom zobrazuje '31,5°C' a '35,5°C'. Obsahuje tlačidlá pre nastavenia a ponukový systém.

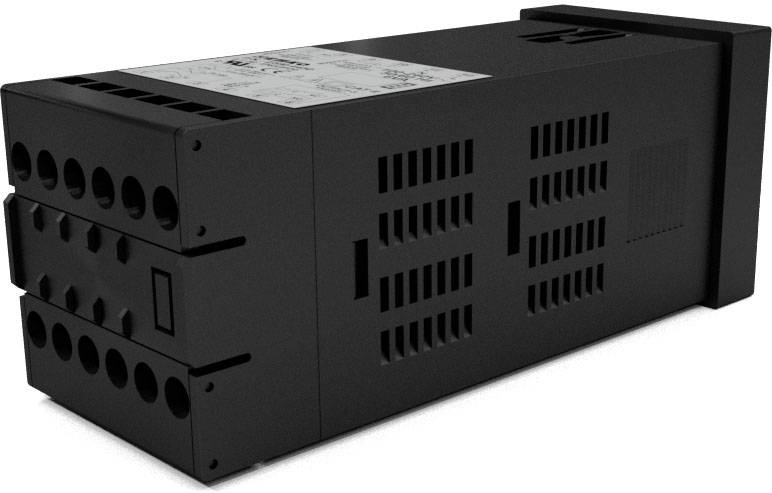

Čierno-sivý elektrický komponent s viacerými konektormi, vetracími otvormi a štítkami na vrchu. Prevažne obdĺžnikového tvaru.

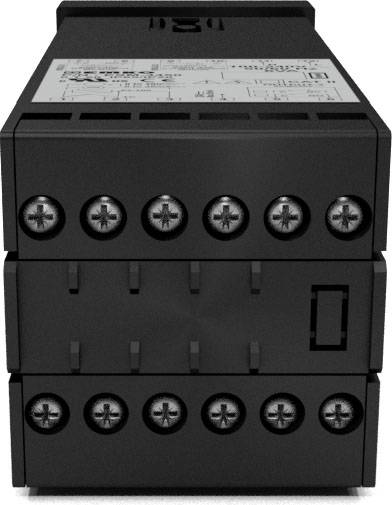

Čierne elektronické zariadenie so skrutkovými svorkami a diagramom hore. Pravdepodobne elektrické relé alebo modul.

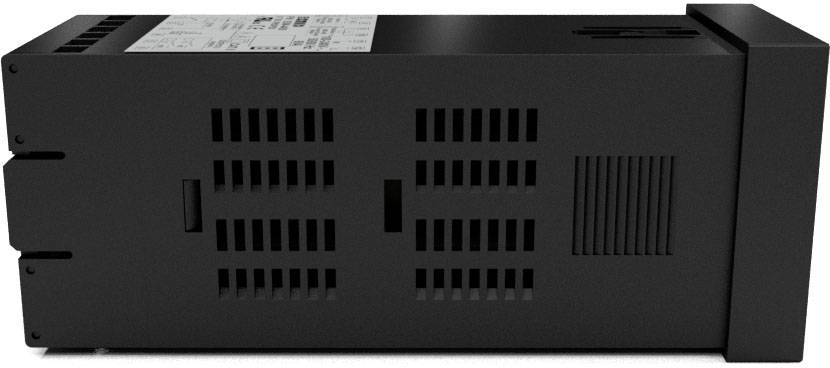

Čierne elektrické zariadenie s vetracími otvormi, položené na boku. Na vrchu je viditeľný štítok s technickými informáciami.

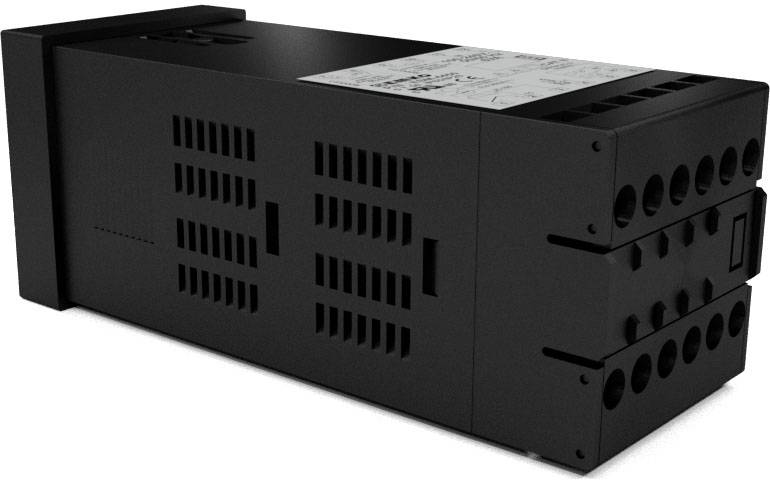

Čierna, obdĺžniková plastová súčiastka s viacerými vetracími otvormi a prípojkami na jednom konci, pravdepodobne elektronické zariadenie.

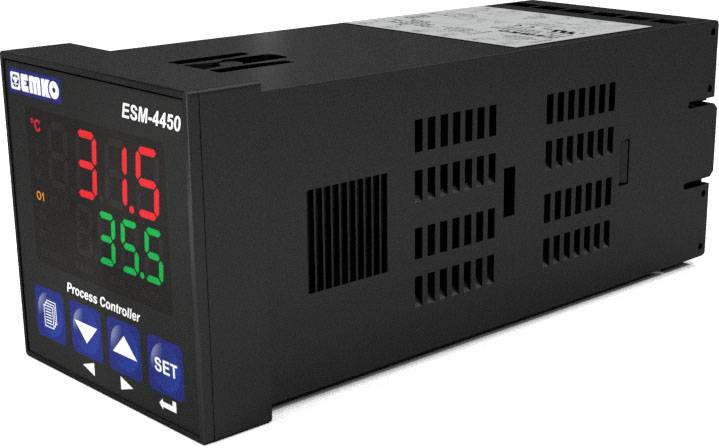

Čierne procesné riadiace zariadenie zobrazuje teplotnú indikáciu s '31,5°C' červenou farbou a '35,6°C' zelenou farbou. Zariadenie od EMKO, model ESM-4450.

1/8

Kategória výrobku

termostat

Typ termostatu

2-bodové, P, PI, PD, PID

Prevádzkové napätie

24 V DC/AC

Max. nameraná teplota

1700 °C

Výstup termostatu

relé 5 A

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (154,46 € / kus)

154,46 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
4-miestny displej požadovanej hodnoty
Univerzálny merací vstup pre Pt100, J, K, R, S, T, 0-50 mV, 0-10 V, 0 / 4-20 mA
2-bodové, P, PI, PD alebo PID ovládanie
Funkcia automatického ladenia PID
Dvojbodová alebo viacbodová kalibrácia analógových signálov
8-stupňové ovládanie sekvencie pri použití prídavného modulu digitálneho vstupu EMI-400
Mäkký štart
Ovládanie ventilov motora
Alarmové hodnoty
Hysteréza
Posunuté hodnoty
Reléový výstup
Ochrana hesla pre nastavenia programu
Komunikačné rozhranie
2 sloty pre I / O rozširujúce moduly radu EMI-400 a EMO-400

Technické parametre

Kategória výrobku: termostat

Typ: ESM-4450.2.20.2.1/00.00/0.0.0.0

Typ termostatu: 2-bodové, P, PI, PD, PID

Prevádzkové napätie: 24 V DC/AC

Rozsah merania: -200 do 1700 °C

Max. nameraná teplota: 1700 °C

Min. meraná teplota: -200 °C

Výstup termostatu: relé 5 A

Počet reléových výstupov: 1

Rozmer.: (d x š x v) 117 x 48 x 48 mm

Farba: čierna

V: 48 mm

Dĺžka: 117 mm

Šírka: 48 mm

: vpredu: IP65/pripojenie: IP20

Typ senzora: Pt100
J
K
R
S
T

Číslo výrobcu: ESM-4450.2.20.2.1/00.00/0.0.0.0

Montážna hĺbka: 105 mm

Spôsob montáže: zabudovateľný

Rozhranie: RS 485

Typ senzoru: Pt00 || J || K || R || S || T

Hmotnosť: 210 g

Na stiahnutie

Datasheet

Datasheet 2352538 Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID termostat Pt100, J, K, R, S, T -200 do 1700 °C relé 5 A (d

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352538 Emko ESM-4450.2.20.2.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID termostat Pt100, J, K, R, S, T -200 do 1700 °C relé 5 A (d

Popis

ESM-4450 je univerzálny regulátor na riadenie procesov. Regulátor je možné nastaviť na 2-bodové, P, PI, PD alebo PID ovládanie. Ovládač má navyše funkciu PID autooptimalizácie, ktorú je možné nastaviť na automatické doladenie (obmedzenie cyklu) alebo na automatické doladenie (spätná väzba). Ďalšími funkciami sú 8-stupňové riadenie sekvencie pri použití prídavného modulu EMI-400 digitálny vstup, plynulý štart a ovládanie ventilov motora. V základnej verzii má regulátor univerzálny vstup pre snímače teploty a analógové signály, komunikačné rozhranie a reléový výstup. Ovládač je možné rozšíriť o I / O moduly prostredníctvom dvoch slotov. Vstupné moduly EMI-400 sú k dispozícii ako digitálny vstup, analógový vstup 0 / 4-20 mA alebo 0-10 V / DC, termočlánok, 0-5 A pre prúdový transformátor a Pt100. Reléový výstup, výstup SSR, tranzistorový výstup a analógový výstup 0 / 4-20 mA pre moduly EMO-400 sú k dispozícii ako výstupné moduly.

Tento text bol preložený strojovo.
