Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID univerzálny regulátor Pt100, L, J, K, R, S, T, B, E, NTC,

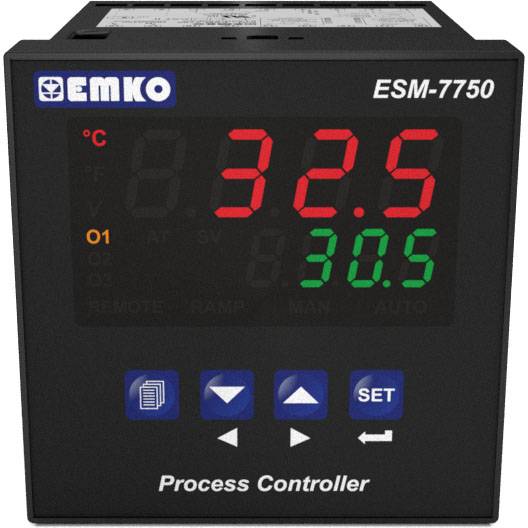

Procesný regulátor s digitálnym displejom zobrazuje aktuálnu teplotu 32,5 °C červenou farbou a cieľovú teplotu 30,5 °C zelenou farbou.

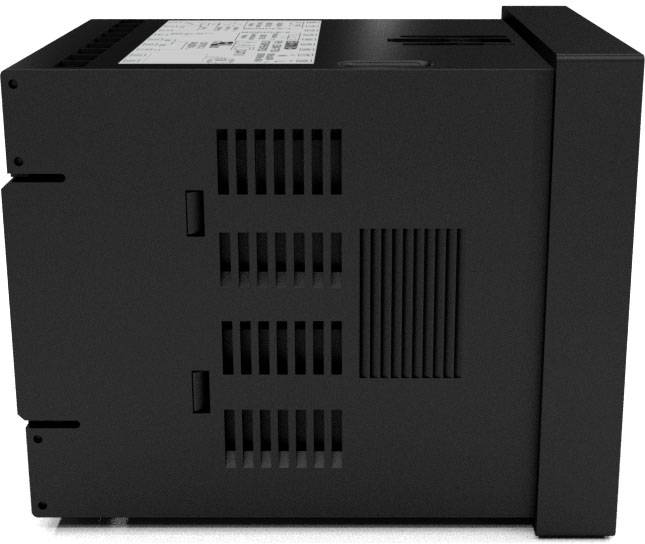

Čierny, obdĺžnikový priemyselný prístroj s vetracími otvormi na boku.

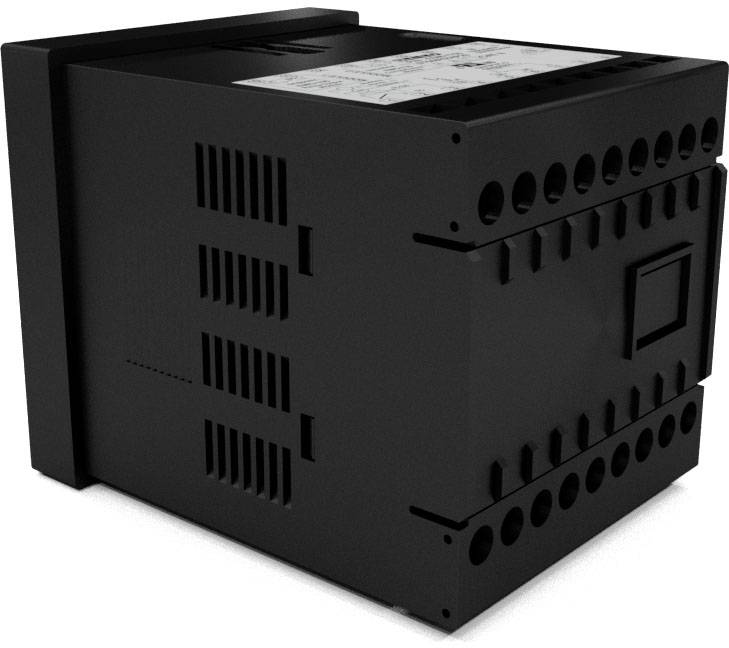

Čierne elektronické zariadenie s viacerými konektormi a vetracími otvormi, pravdepodobne priemyselný riadiaci modul.

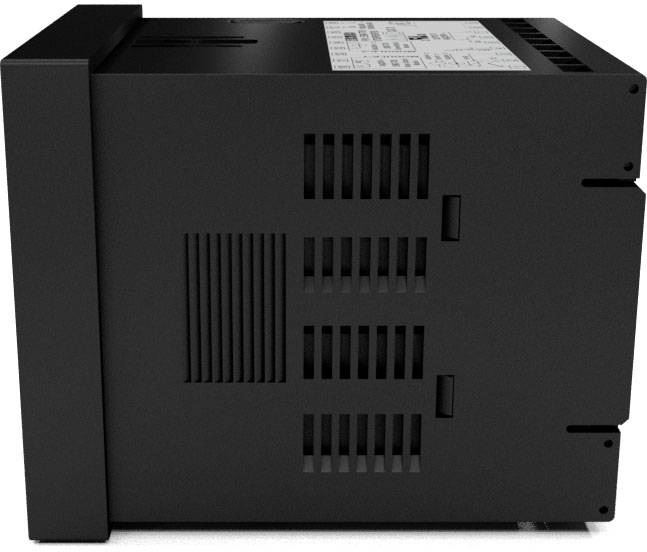

Čierne, obdĺžnikové elektronické zariadenie s vetracími otvormi a informačnou nálepkou na vrchu.

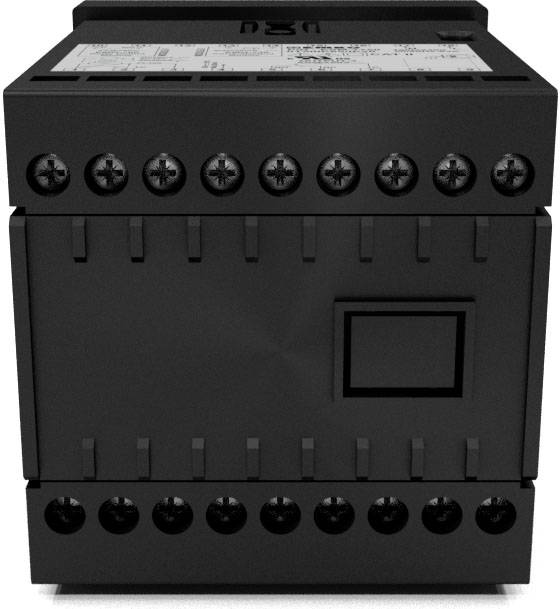

Čierne elektronické zariadenie s viacerými skrutkovými prípojmi na hornej a spodnej strane, pravdepodobne elektrický obvod.

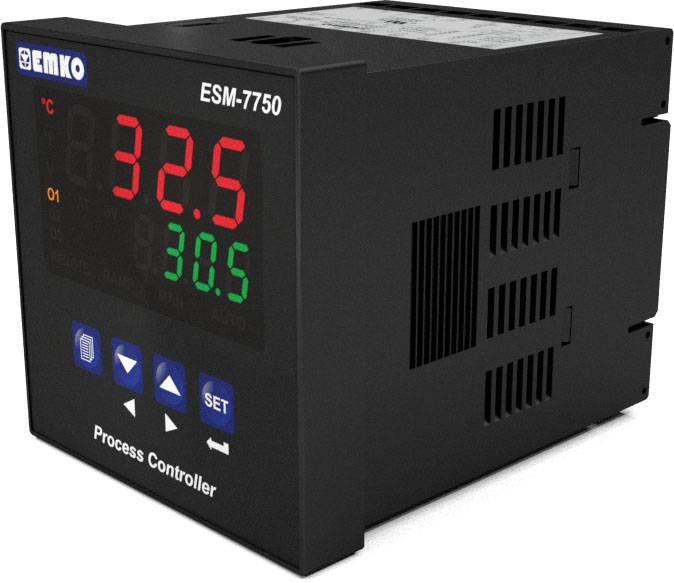

Digitálny procesný regulátor s displejom '32.5 °C' v červenej farbe a '30.5' v zelenej farbe. Model 'EMKO ESM-7750'.

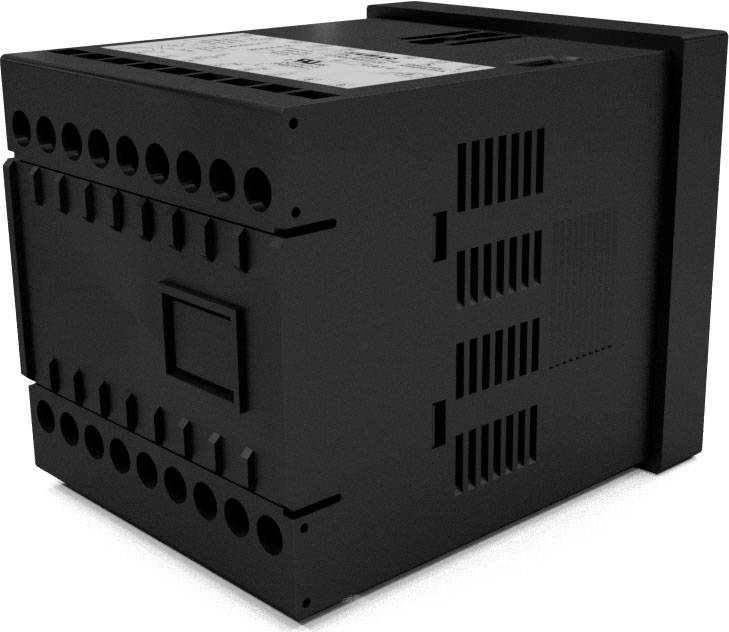

Čierne elektronické zariadenie s viacerými vetracími otvormi a prípojkami na boku. Vyzerá to ako technický komponent.

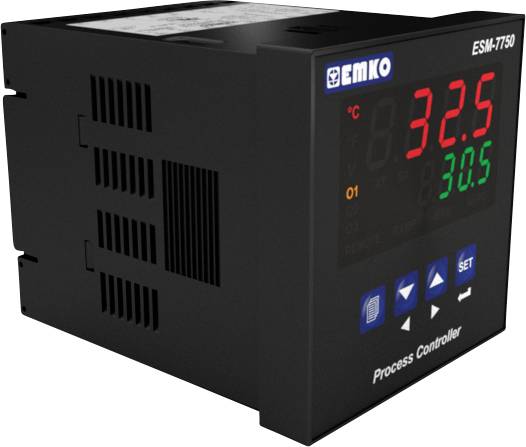

Čierny procesný regulátor s digitálnym displejom zobrazuje teploty 32,5 °C a 30,5 °C. Značka 'Emko' je viditeľná v hornej časti.

1/8

Kategória výrobku

univerzálny regulátor

Typ termostatu

2-bodové, P, PI, PD, PID

Prevádzkové napätie

115 V/AC

230 V/AC

Max. nameraná teplota

1700 °C

Výstup termostatu

relé 5 A

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (134,14 € / kus)

134,14 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

4-miestny displej procesu
4-miestny displej požadovanej hodnoty
Univerzálny merací vstup pre Pt100, L, J, K, R, S, T, B, E, N, C, 0-50 mV, 0-10 V, 0 / 4-20 mA
2-bodové, P, PI, PD alebo PID ovládanie
Funkcia automatického ladenia PID
Dvojbodová alebo viacbodová kalibrácia analógových signálov
8-stupňové ovládanie sekvencie pri použití prídavného modulu digitálneho vstupu EMI-400
Mäkký štart
Ovládanie ventilov motora
Alarmové hodnoty
Hysteréza
Posunuté hodnoty
Reléový výstup
Ochrana hesla pre nastavenia programu
Komunikačné rozhranie
2 sloty pre I / O rozširujúce moduly radu EMI-700 a EMO-700

Technické parametre

Kategória výrobku: univerzálny regulátor

Typ: ESM-7750.1.20.1.1/00.00/0.0.0.0

Typ termostatu: 2-bodové, P, PI, PD, PID

Prevádzkové napätie: 115 V/AC
230 V/AC

Rozsah merania: -200 do 1700 °C

Max. nameraná teplota: 1700 °C

Min. meraná teplota: -200 °C

Výstup termostatu: relé 5 A

Počet reléových výstupov: 1

Rozmer.: (d x š x v) 88 x 72 x 72 mm

Farba: čierna

V: 72 mm

Dĺžka: 88 mm

Šírka: 72 mm

: vpredu: IP65/pripojenie: IP20

Typ senzora: Pt100
L
J
K
R
S
T
B
E
NTC
C
Zobraziť viac

Číslo výrobcu: ESM-7750.1.20.1.1/00.00/0.0.0.0

Montážna hĺbka: 76 mm

Spôsob montáže: zabudovateľný

Rozhranie: RS 232

Typ senzoru: Pt00 || L || J || K || R || S || T || B || E || N || C

Hmotnosť: 250 g

Na stiahnutie

Datasheet

Datasheet 2352544 Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID univerzálny regulátor Pt100, L, J, K, R, S, T, B, E, NTC,

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2352544 Emko ESM-7750.1.20.1.1/00.00/0.0.0.0 2-bodové, P, PI, PD, PID univerzálny regulátor Pt100, L, J, K, R, S, T, B, E, NTC,

Popis

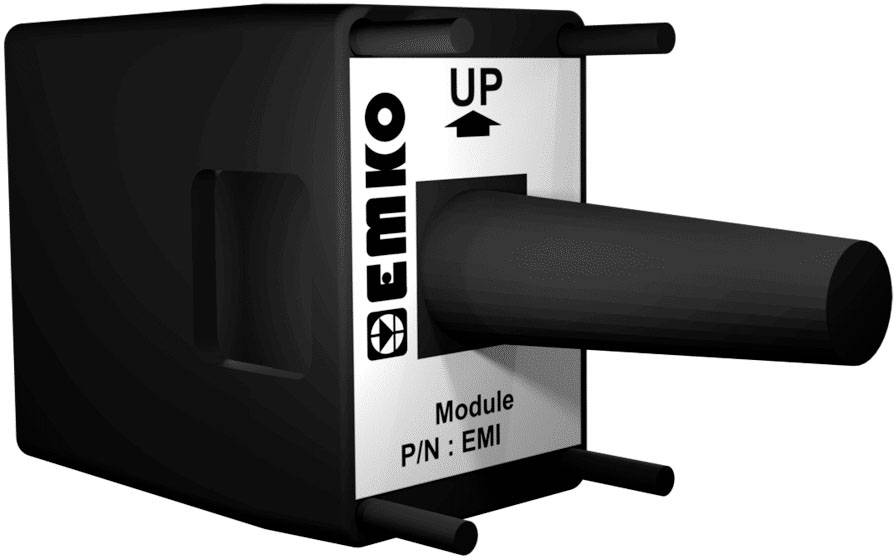

ESM-7750 je univerzálny regulátor na riadenie procesov. Regulátor je možné nastaviť na 2-bodové, P, PI, PD alebo PID ovládanie. Ovládač má navyše funkciu PID autooptimalizácie, ktorú je možné nastaviť na automatické doladenie (obmedzenie cyklu) alebo na automatické doladenie (spätná väzba). Ďalšími funkciami sú 8-stupňové riadenie sekvencie pri použití prídavného modulu digitálneho vstupu EMI-700, plynulý štart a ovládanie ventilov motora. V základnej verzii má regulátor univerzálny vstup pre snímače teploty a analógové signály, komunikačné rozhranie a reléový výstup. Ovládač je možné rozšíriť o I / O moduly prostredníctvom dvoch slotov. Vstupné moduly EMI-700 sú k dispozícii ako digitálny vstup, analógový vstup 0 / 4-20 mA alebo 0-10 V / DC, termočlánok, 0-5 A pre prúdový transformátor a Pt100. Reléový výstup, výstup SSR, tranzistorový výstup a analógový výstup 0 / 4-20 mA pre moduly EMO-700 sú k dispozícii ako výstupné moduly.
