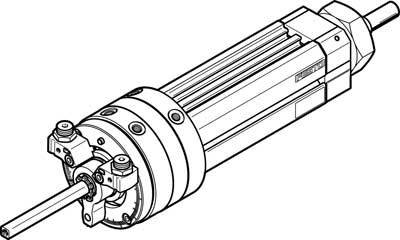

FESTO kyvná a lineárne jednotka 556432 DSL-20-40-270-P-A-S2-B Materiál puzdra: hliníková slitina k tváření Dĺžka: 40 mm
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (1 179,00 € / kus)
1 179,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
Technické parametre
- Uhol natočenia: 272 stupňov
- Konštruktívna štruktúra: otočné krídlo
- Prevádzkové médium
Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]
- Kategória výrobku
kyvná a lineárne jednotka
- Dĺžka
40 mm
- Prevádzkový tlak (max.)
8 bar
- (Ø)
20 mm
- Číslo výrobcu
556432
- Hmotnosť
1050 g
- Pripojenie
M5
- Konštrukčná veľkosť
20
- Min. prevádzkový tlak
2.5 bar
- Prevádzkové medium
stlačený vzduch
- Tesniaci materiál
TPE-U (PU)
- Materiál puzdra
hliníková slitina k tváření
- Priemer piestu
20 mm
- Materiál piestových tyčí
kalená ocel
- Materiál
hliníková slitina k tváření
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2125637 FESTO kyvná a lineárne jednotka 556432 DSL-20-40-270-P-A-S2-B Materiál puzdra: hliníková slitina k tváření Dĺžka: 40 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2125637 FESTO kyvná a lineárne jednotka 556432 DSL-20-40-270-P-A-S2-B Materiál puzdra: hliníková slitina k tváření Dĺžka: 40 mm
Popis
Otočná / lineárna jednotka DSL-20-40-270-PA-S2-B na detekciu polohy. Ovládať rotačný a lineárny pohyb nezávisle na sebe. Otočný pohyb plynule nastaviteľný od 0 ° do 270 °. Rozsah nastavenia uhol natočenia = 0 - 270 stupňov, zdvih = 40 mm, priemer piestu = 20 mm, uhol natočenia = 0 - 272 stupňov, tlmenie = P: pružné tlmiace krúžky / platne na oboch stranách
