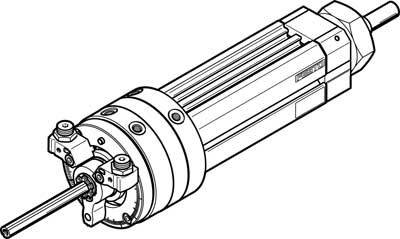

FESTO kyvná a lineárne jednotka 556597 DSL-16-50-270-P-A-S20-KF-B Materiál puzdra: hliníková slitina k tváření Dĺžka: 50
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (1 989,00 € / kus)
1 989,00 €
s DPH
Doprava zadarmo
Dostupné len pre firemných zákazníkov
Overený predajca s technickou podporouHlavné benefity
kyvná a lineárne jednotka DSL-16-50-270-P-A-S20-KF-B
Technické parametre
- Prevádzkové médium
Stlačený vzduch podľa ISO 8573-1: 2010 [7: 4: 4]
- Kategória výrobku
kyvná a lineárne jednotka
- Dĺžka
50 mm
- Prevádzkový tlak (max.)
8 bar
- Materiál
Tepaná hliníková zliatina
- Min. teplota prístroja
-10 °C
- Max. teplota prístroja
60 °C
- Číslo výrobcu
556597
- Prevedenie
Otočná / lineárna jednotka DSL-16-50-270-PA-S20-KF-B na detekciu polohy. Ovládať rotačný a lineárny pohyb nezávisle na sebe. Otočný pohyb plynule nastaviteľný od 0 ° do 270 °. Rozsah nastavenia uhol natočenia = 0 - 270 stupňov, zdvih = 50 mm, priemer piestu = 16 mm, uhol natočenia = 0 - 272 stupňov, tlmenie = P: pružné tlmiace krúžky / platne na oboch stranách
- Hmotnosť
700 g
- Konštrukčná veľkosť
16
- Prevádzkový tlak (min.)
2.5 bar
- Min. prevádzkový tlak
2.5 bar
- Prevádzkové medium
stlačený vzduch
- Tesniaci materiál
TPE-U (PU)
- Prípojka stlačeného vzduchu
M5
- Materiál puzdra
hliníková slitina k tváření
- Materiál piestových tyčí
kalená ocel
- Ø piestnice
16 mm
- Sila (max.)
103.5 N
- Materiál
kalená ocel
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
-10 °C
- Účinky
dvojčinný
- UKCA
Nie je relevantné
