Name: FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

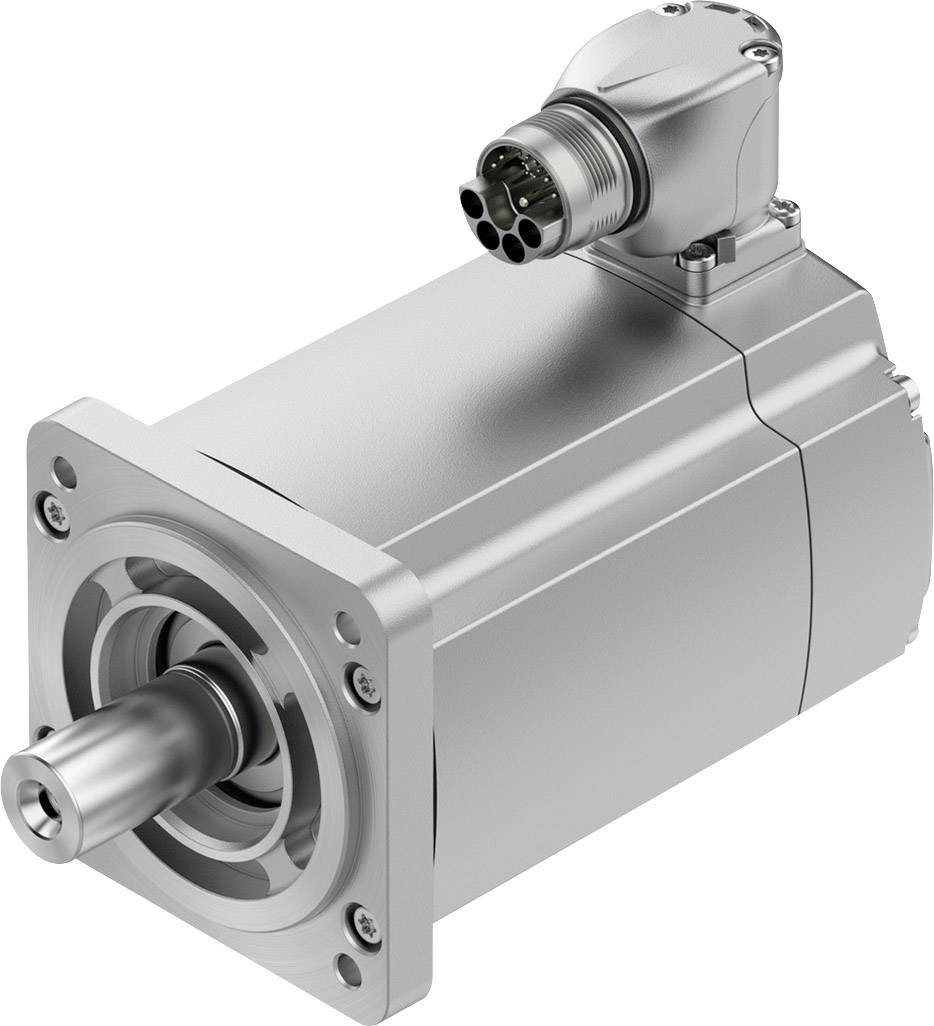

Kompaktný servomotor s valcovým kovovým krytom a pripojovacou zásuvkou, vhodný pre presné riadenie pohybu.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (1 069,00 € / kus)

1 069,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Technické parametre

Teplota okolia: -15 ... 40 °C
Skladovacia teplota: -20 ... 70 °C
Max. Nadmorská výška inštalácie: 4 000 m
Poznámka k max. Nadmorská výška inštalácie: iba od 1 000 m so znížením výkonu o 1,0% na 100 m
Relatívna vlhkosť: 0 - 90%
Tepelná trieda podľa EN 60034-1: F
Max. Teplota navíjania: 155 ° C
Trieda dimenzovania podľa EN 60034-1: S1
Monitorovanie teploty: digitálny prenos teploty motora prostredníctvom EnDat 2.2
Konštrukcia motora podľa EN 60034-7: IM B5
IM V1
IM V3
Inštalačná poloha: ľubovoľná
Ochranný druh IP40
Poznámka k triede ochrany: Hriadeľ motora IP40 bez RWDR
Hriadeľ motora IP65 s RWDR
IP67 pre kryt motora vrátane technológie pripojenia
Aretačný moment:<1,0% maximálneho krútiaceho momentu
Životnosť ložísk za nominálnych podmienok: 20 000 h
Kód rozhrania Motor Out: 80P
Elektrické pripojenie 1, typ pripojenia: hybridný konektor
Elektrické pripojenie 1, technológia pripojenia: M23x1
Elektrické pripojenie 1, počet pinov / vodičov: 15
Stupeň znečistenia: 2
Trieda odolnosti proti korózii CRC: 0 - žiadne vystavenie korózii
Typ prepínania vinutia: hviezda vo vnútri
Počet párov pólov: 5
Krútiaci moment pri státí: 1,46 Nm
Nominálny krútiaci moment: 1,3 Nm
Maximálny krútiaci moment: 2,8 Nm
Maximálna rýchlosť: 7440 ot./min
Maximálna mechanická rýchlosť: 14000 1 / min
Menovitý výkon motora: 408 W.
Trvalý nečinný prúd: 2 A
Konštanta motora: 0,74 Nm / A
Konštantný krútiaci moment pri státí: 0,89 Nm / A
Napäťová konštantná fáza-fáza: 53,6 mVmin
Odpor vinutia fáza-fáza: 12,4 Ohm
Indukčnosť navíjania fáza-fáza: 39,8 mH
Sériová indukčnosť Ld (fáza): 25 mH
Priečna indukčnosť vinutia Lq (fáza): 29,8 mH
Elektrická časová konštanta: 4,8 ms
Tepelná časová konštanta: 42 min
Tepelný odpor: 0,95 K / W
Meracia príruba: 250 x 250 x 15 mm
Celkový výstupný moment zotrvačnosti: 1,33 kgcm2
Hmotnosť produktu: 2020 g
Prípustné axiálne zaťaženie hriadeľa: 120 N
Prípustné radiálne zaťaženie hriadeľa: 620 N
Absolútne zistiteľné otáčky snímača polohy rotora: 1
Rozhranie snímača polohy rotora: EnDat 22
Princíp merania snímača polohy rotora: indukčný
Prevádzkové napätie snímača polohy rotora DC: 5 V
Kodér polohy rotora Rozsah prevádzkového napätia DC: 3,6 ... 14 V
Hodnoty polohy kódovacieho zariadenia polohy rotora na otáčku: 262 144
Rozlíšenie kódovacieho zariadenia polohy rotora: 18 bitov
Meranie uhla presnosti systému kódovania polohy rotora: -120 ... 120 arcsek
MTTF, subkomponent: 190 rokov, snímač polohy rotora
MTTFd, subkomponent: 380 rokov, snímač polohy rotora

Kategória výrobku: servomotor

Miera príruby: 250 mm

Brzdný moment: 1.46 Nm

Max. fázový prúd: 5.4 A

Číslo výrobcu: 5255429

Typ: EMMT-AS-80-S-HS-RS

Počet otáčok: 3000 U/min

Hmotnosť: 2020 g

Menovitý otáčavý moment: 1.3 Nm

Menovitý výkon: 408 W

Menovité napätie: 565 V

Menovitý prúd: 1.76 A

Max. okolitá teplota: 40 °C

Min. okolitá teplota: -15 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2207940 FESTO servomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Popis

• Dynamické, bezkefkové synchrónne servomotory s permanentnými magnetmi • Extrémne nízky aretačný moment - podporuje vysokú synchronizáciu aj pri nízkych otáčkach • Voliteľný digitálny absolútny merací systém: - Singleturn - viacotáčkový, bez batérií • Jednoduchá technológia pripojenia (OCP: Jedna zástrčka kábla) - Hybridný kábel: Motor a pripojovací kábel pre napájanie Kodér v jednom • Konektor je možné nasmerovať na motor • Optimalizovaný krútiaci moment • Optimalizované otáčky • Trieda ochrany: - IP40 (hriadeľ motora) - IP67 (kryt motora s technológiou pripojenia) - IP65 (hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa z PTFE) • Digitálny prenos teploty motora cez EnDat 2.2; Ochrana motora pomocou CMMT-AS • Na želanie: - prídržná brzda - hriadeľ s perovým perom - hriadeľ motora s radiálnym tesniacim krúžkom hriadeľa

Tento text bol preložený strojovo.
