Name: FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla, 70 A
Brand: FiC
SKU: 504371
Availability: SoldOut

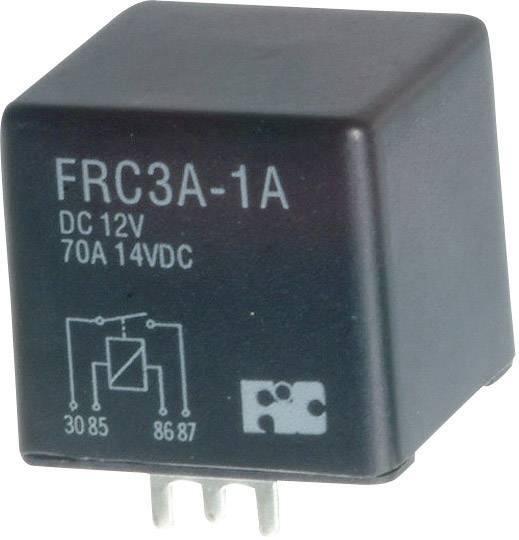

Na čiernom obdĺžnikovom puzdre je vytlačený text: "Relais FRC3A-1A, DC 12V, 70A, 14VDC". Zobrazte schematický diagram a symbol.

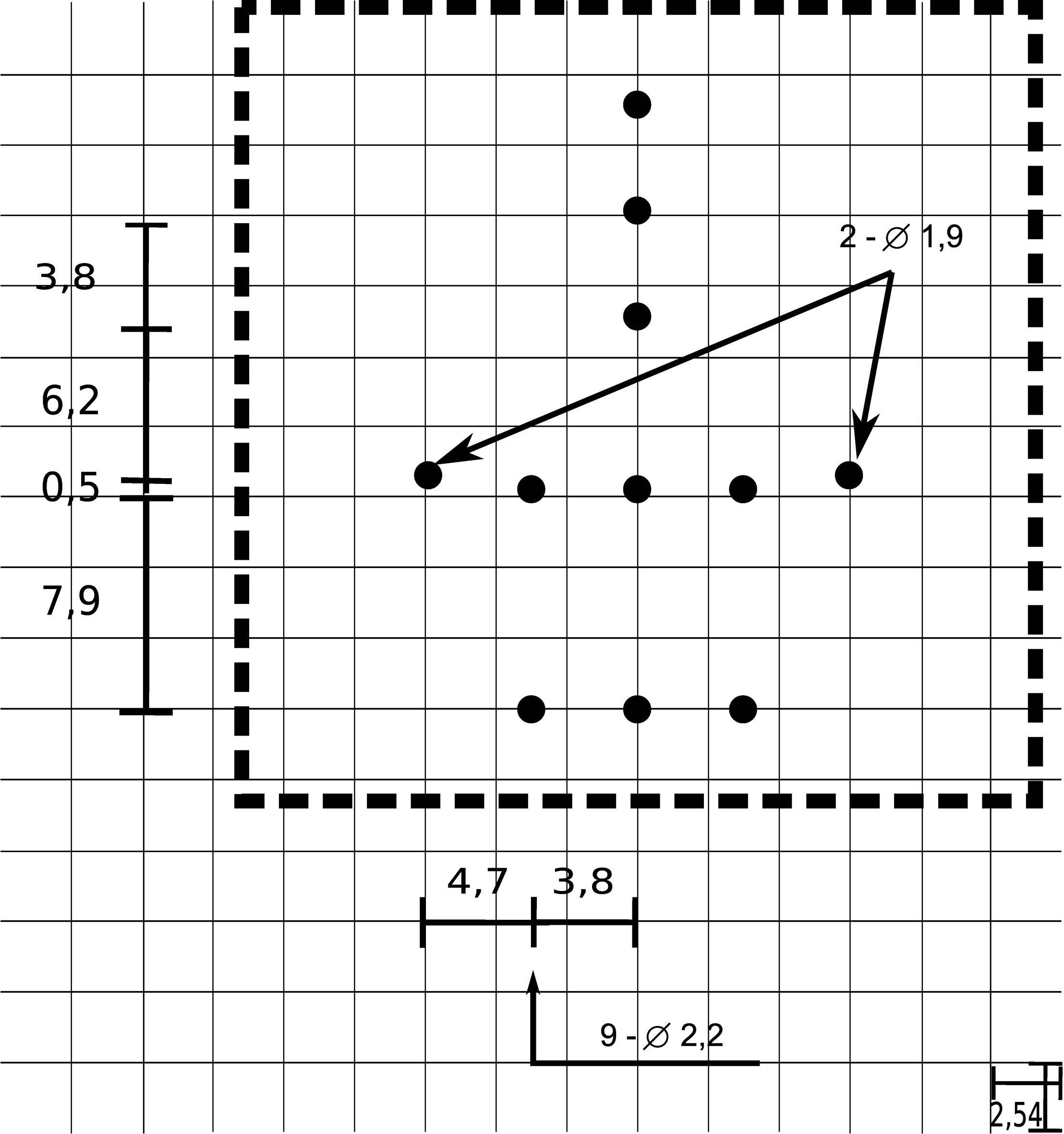

Diagram koordinačného systému s bodmi, šípkou a rozmermi. Hlavná šípka spája dva body s popisom '2-ø 1,9'.

'Technický výkres dvoch relé: Vľavo so zástrčkovými pripojeniami, vpravo s plošnými spojmi. Rozmery a konfigurácia pinov sú znázornené.'

1/3

Ilustračný obrázok

Kategória výrobku

relé motorového vozidla

Menovité napätie cievky

24 V/DC

Typ kontaktu

1 spínací

Pripojenie

tlačené

Spínacie napätie (max.)

14 V/DC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (5,49 € / kus)

5,49 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Automobilové relé, FRC, FRA, HFKD

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé motorového vozidla

Typ: FRC3A-1A-DC24V

Vlastnosti: Bez upevňovacieho uholníka

Menovité napätie cievky: 24 V/DC

Typ kontaktu: 1 spínací

Materiál kontaktu: AgSnO2

Pripojenie: tlačené

Spínacie napätie (max.): 14 V/DC

Spínací prúd (max.): 70 A

Zatvárací kontakt spínacieho prúdu (max.): 70 A

Odpor cievky: 320 Ω

Min. teplota: -40 °C

Max. teplota: +85 °C

Šírka: 29 mm

V: 26.5 mm

Dĺžka: 29 mm

Rozmer.: (d x š x v) 29 x 29 x 26.5 mm

Spĺňa RoHS: áno

Typ: FRC3A-1A-DC24V

Varianty(Všetky ceny sú s DPH)

Menovité napätie cievky

Pripojenie

Spínací prúd (max.)

Typ kontaktu

FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla, 70 A

Objednávacie číslo:504371

Nie je k dispozícii

Conrad Electronic

Tento produkt

24 V/DC

tlačené

70 A

1 spínací

Min.: 1

Násobky: 1

5,49 €^*

FiC FRA2C-2-DC24V FRA2C-2-DC24V relé motorového vozidla, 150 W, 40 A

Objednávacie číslo:504367

Doručenie: Pi 30. 10.

262 KsConrad Electronic

24 V/DC

tlačené

40 A

1 prepínací

Min.: 1

Násobky: 1

4,79 €^*

FiC FRA2C-S2-DC12V FRA2C-S2-DC12V relé motorového vozidla, 150 W, 40 A

Objednávacie číslo:504368

Doručenie: Pi 30. 10.

96 KsConrad Electronic

12 V/DC

tlačené

40 A

1 prepínací

Min.: 1

Násobky: 1

7,49 €^*

FiC FRC2C-1-DC12V FRC2C-1-DC12V relé motorového vozidla, 50 A

Objednávacie číslo:504352

Doručenie: Pi 30. 10.

811 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

50 A

1 prepínací

Min.: 1

Násobky: 1

2,29 €^*

FiC FRC2C-1-DC24V FRC2C-1-DC24V relé motorového vozidla, 50 A

Objednávacie číslo:504353

Doručenie: Pi 30. 10.

585 KsConrad Electronic

24 V/DC

plochý konektor 6,3 mm

50 A

1 prepínací

Min.: 1

Násobky: 1

6,49 €^*

FiC FRC2U-1-DC12V FRC2U-1-DC12V relé motorového vozidla, 25 A

Objednávacie číslo:504403

Doručenie: Pi 30. 10.

68 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

25 A

2 spínacie

Min.: 1

Násobky: 1

2,79 €^*

FiC FRC3A-DC12V FRC3A-DC12V relé motorového vozidla, 70 A

Objednávacie číslo:504355

Doručenie: Pi 30. 10.

72 KsConrad Electronic

12 V/DC

plochý konektor 9,5 mm

70 A

1 spínací

Min.: 1

Násobky: 1

6,99 €^*

FiC FRC3A-DC24V FRC3A-DC24V relé motorového vozidla, 70 A

Objednávacie číslo:504404

Doručenie: Pi 30. 10.

101 KsConrad Electronic

24 V/DC

plochý konektor 9,5 mm

70 A

1 spínací

Min.: 1

Násobky: 1

7,49 €^*

FiC FRC5BA-DC12V FRC5BA-DC12V relé motorového vozidla, 30 A

Objednávacie číslo:504357

Doručenie: Pi 30. 10.

119 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

30 A

1 spínací

Min.: 1

Násobky: 1

5,49 €^*

FiC FRC6BA-1-DC12V FRC6BA-1-DC12V relé motorového vozidla, 150 A

Objednávacie číslo:504358

Doručenie: Pi 30. 10.

86 KsConrad Electronic

12 V/DC

plochý konektor 6,3 mm

150 A

1 spínací

Min.: 1

Násobky: 1

15,99 €^*

Na stiahnutie

Datasheet

Datasheet 504371 FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla, 70 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 504371 FiC FRC3A-1A-DC24V FRC3A-1A-DC24V relé motorového vozidla, 70 A

Popis

Vysokoprúdové relé s ochranným krytom v tlačenej verzii. Široká škála aplikácií, najmä v automobilovom sektore, vďaka vysokej kontaktnej odolnosti.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.

Popis

Vysokoprúdové relé s ochranným krytom v tlačenej verzii. Široká škála aplikácií, najmä v automobilovom sektore, vďaka vysokej kontaktnej odolnosti.

Tento text bol preložený strojovo.

Rady

Informácie o spínacom prúde sa týkajú maximálneho spínacieho prúdu. Podrobnejšie špecifikácie nájdete v rozsiahlej dokumentácii, ktorá je k dispozícii na stiahnutie zadarmo.
