Fischer 522676 MW AUF A2 spojovací uholník
EAN:
Označenie výrobcu:
Objednávacie číslo:
2 Set(y)
Počet (Veľkosť balenia 10 ks)
Celkom (53,65 € / kus)
53,65 €
bez DPH.
Už len 2 Set(y) skladom!
Hlavné benefity
fischer uhlová konzola MW ON A2 nerezová oceľ A2
- Držiak na spojenie solárnych líšt pomocou skrutiek STSI alebo STSR alebo na spojenie dvoch prekrývajúcich sa solárnych líšt krížených v 90°
- Predĺžený otvor na zvislej časti
- Verzia s krátkym slotom
- Nerezová oceľ A2

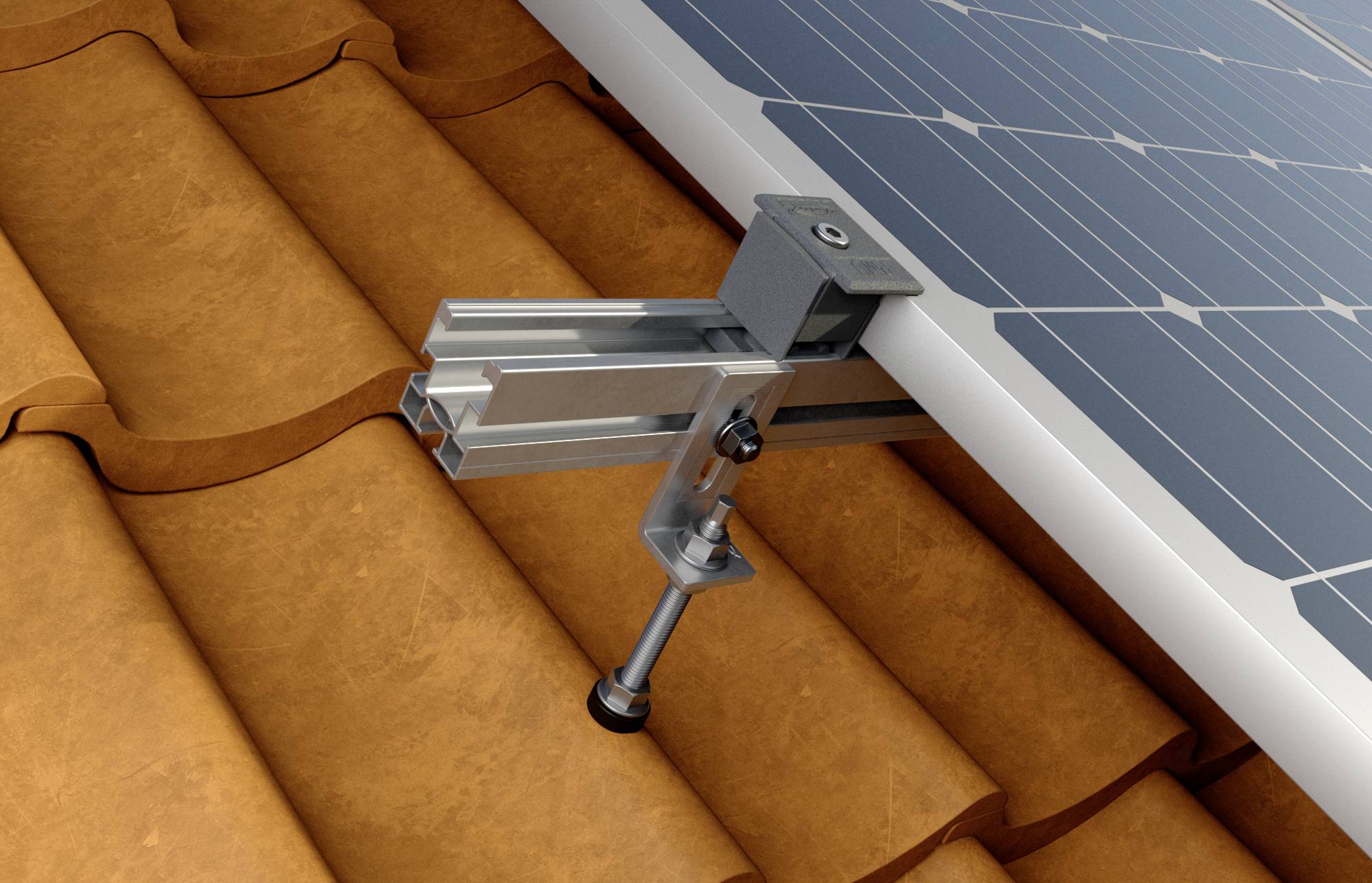

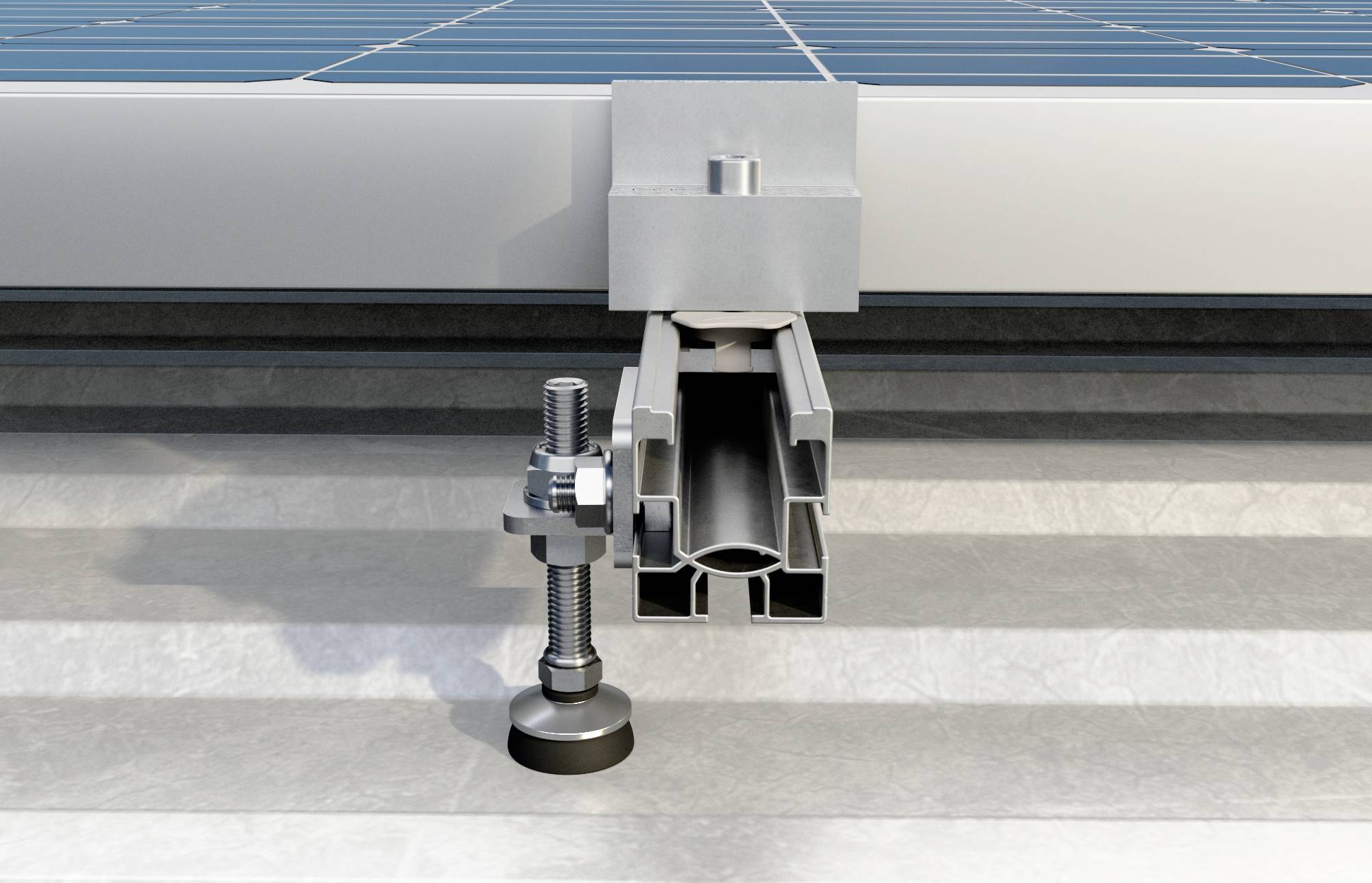

- Spojenie so závesnými skrutkami STRS alebo STSI:
- Vložte spojovaciu konzolu MW medzi dve matice skrutky závesu STSR/STSI a utiahnite
- Pripojte solárnu koľajnicu k držiaku MW cez podlhovastý otvor pomocou skrutky SKS M 8 a prírubovej matice MU FM 8
- Pomocou dvoch matíc skrutky závesu STSR/STSI nastavte polohu spojovacej konzoly MW
- Spojenie dvoch solárnych koľajníc:
- Pripojte MW uholník k spodnej solárnej lište pomocou kladivovej matice FCN AL a skrutky SKS M 8
- Hornú solárnu lištu pripevnite k uholníku cez podlhovastý otvor pomocou skrutky SKS M 8 a prírubovej matice MU FM 8
- Vhodné pre:
- Strešné systémy z vlnitých panelov
- Pre spojenie s:
- SolarLight koľajnica
- Koľajnica SolarFish
- SolarMid koľajnica
Technické parametre
- Rozmery: 9 x 23,5 mm
- Ø otvoru: 12,5 mm
- Hrúbka: 4 mm
- Kategória výrobku
spojovací uholník
- Hmotnosť
65 g
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3028794 Fischer 522676 MW AUF A2 spojovací uholník
Popis

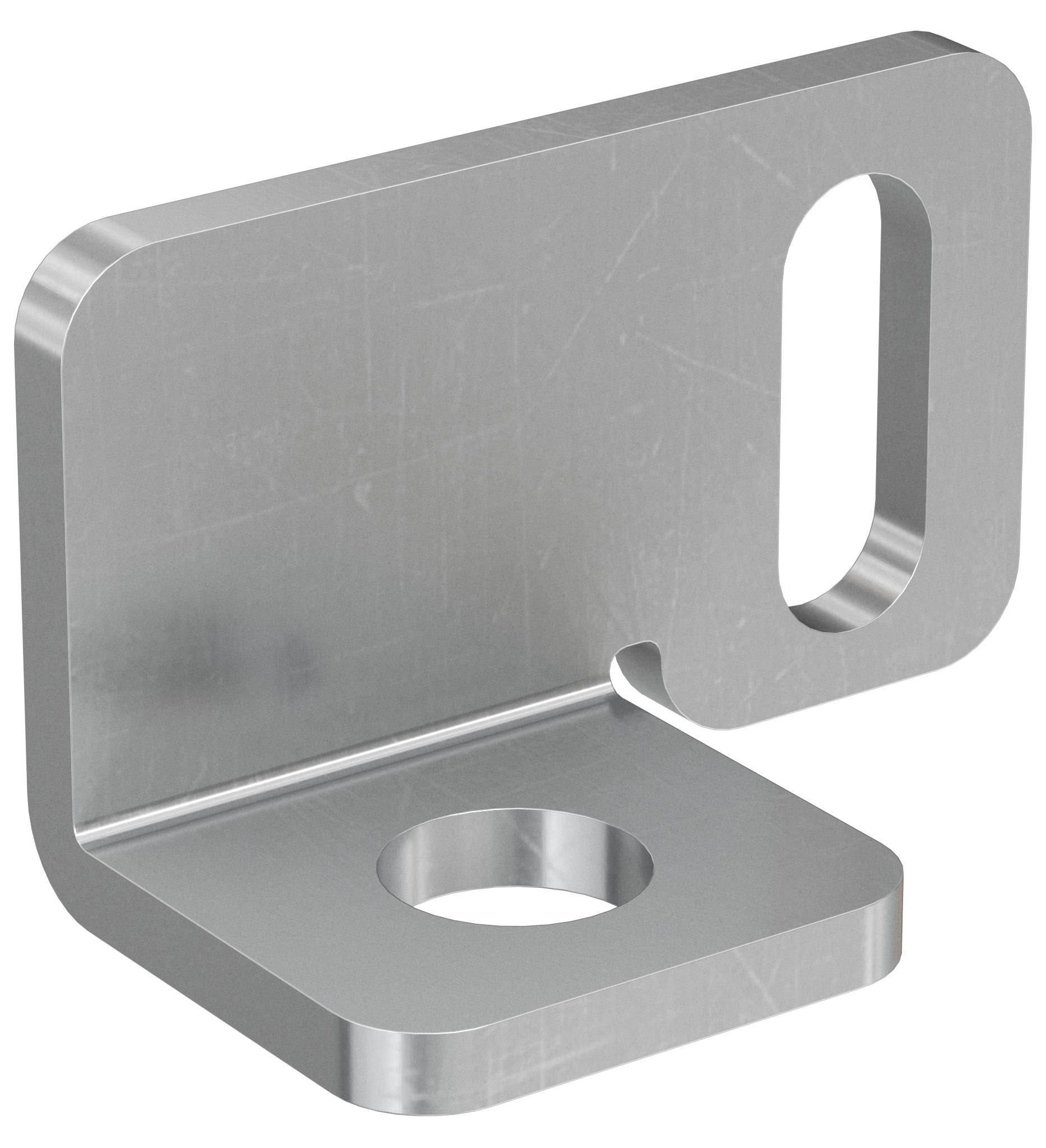

MW ON A2 je uholník vyrobený z nehrdzavejúcej ocele A2 na pripojenie skrutiek závesu k solárnym lištám alebo na spojenie dvoch prekrývajúcich sa solárnych lišt krížených v 90°. Štrbina vo vertikálnej časti umožňuje nastavenie výšky solárnej koľajnice. Rýchla montáž cez spodný otvor a rýchle nastavenie cez dlhý otvor na boku. Spoje s koľajnicou majú protišmykové ryhy pre bezpečné pripevnenie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rozsah dodávky
- 10 kusov
