Name: Fischer 538880 PM C U 30-50 AL stredová svorka
Brand: Fischer
SKU: 3028801
Availability: BackOrder

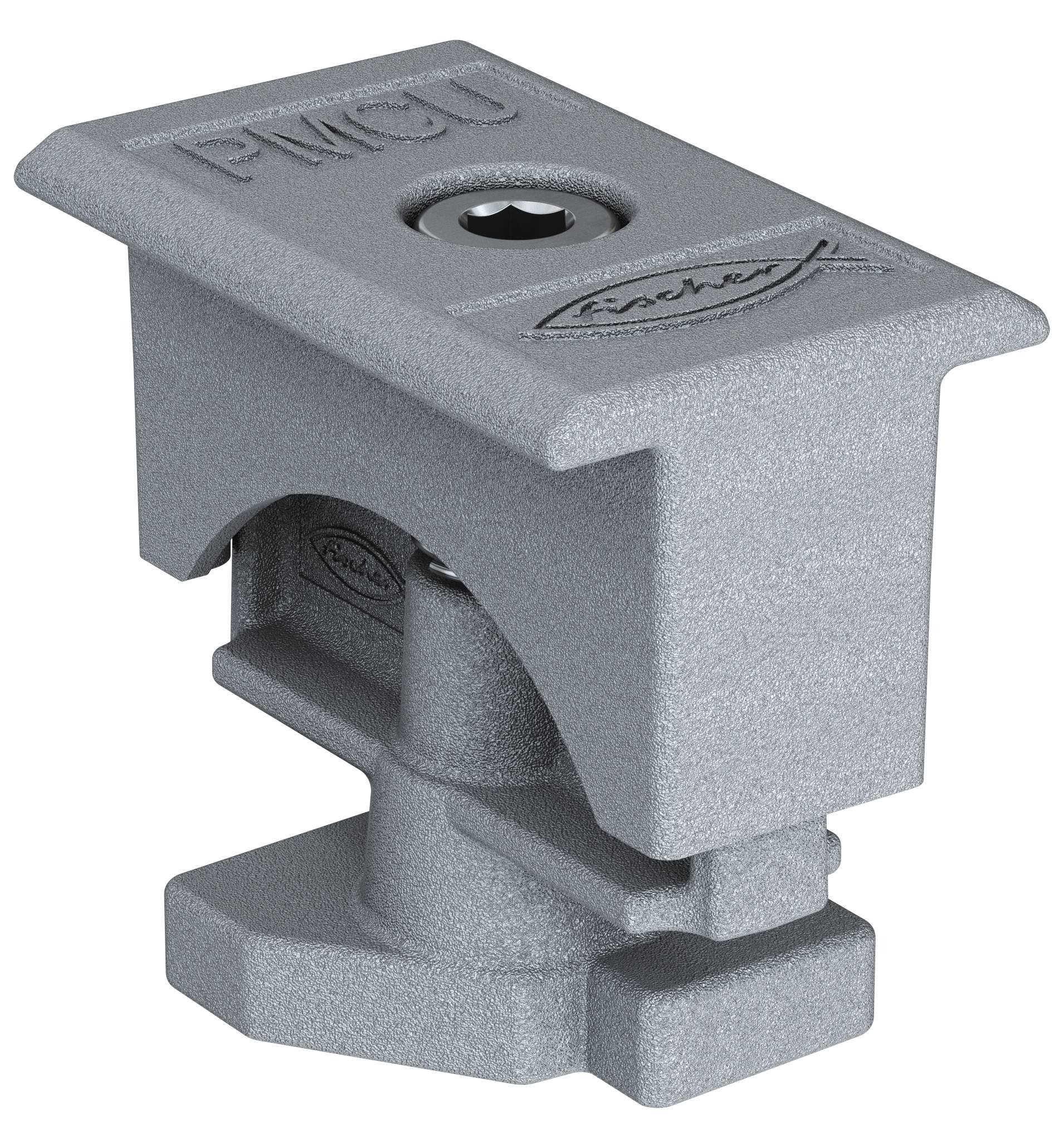

Sivé odlievané kovové mechanické zariadenie s centrálnym skrutkom a podstavou, zobrazené na bielom pozadí; viditeľné značkovanie „Fischer".

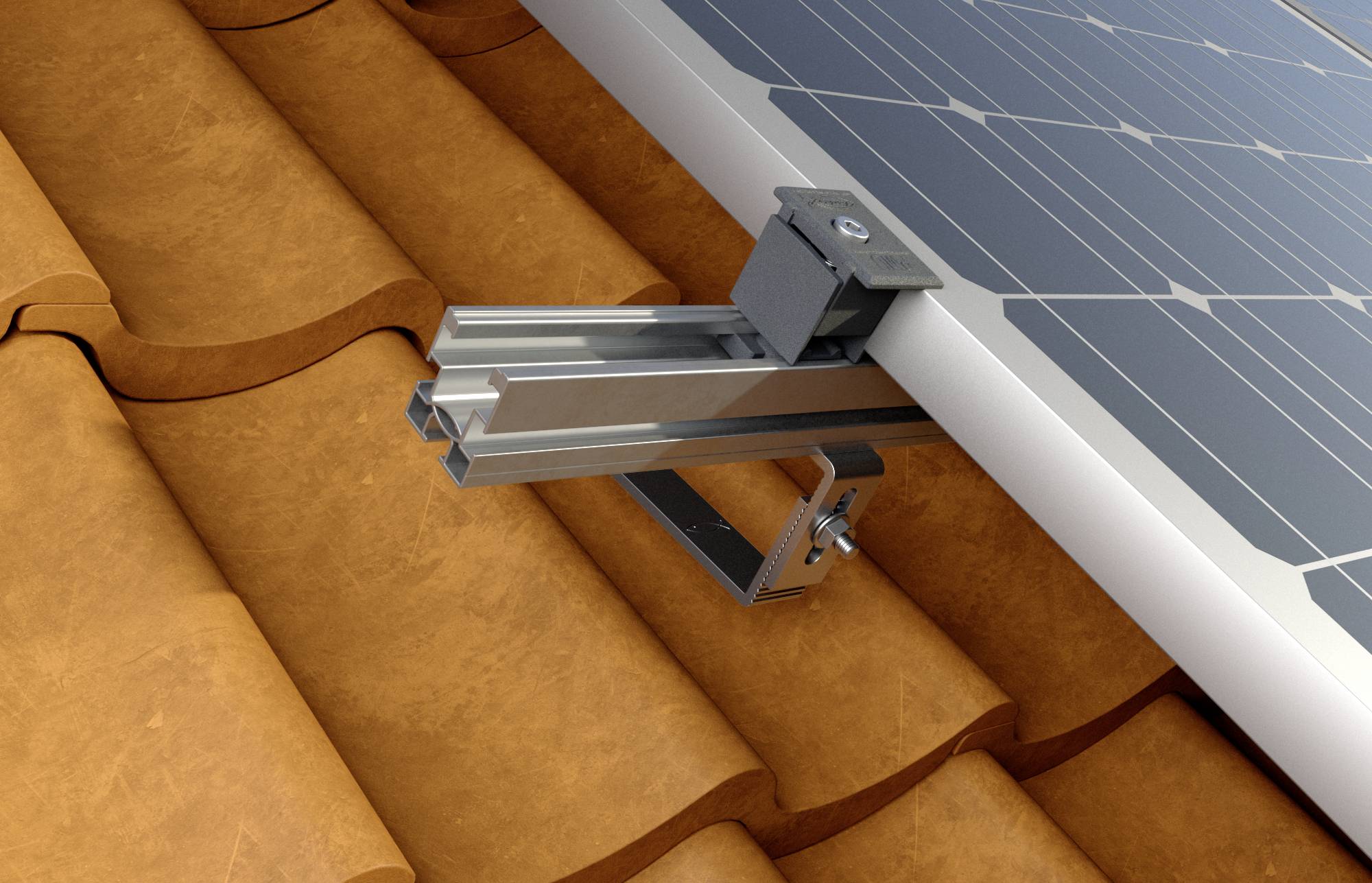

Zblízka kovový upevňovací svor solárneho panelu pripevnený na kovovú lištu, zobrazujúci montážne zariadenie panelu.

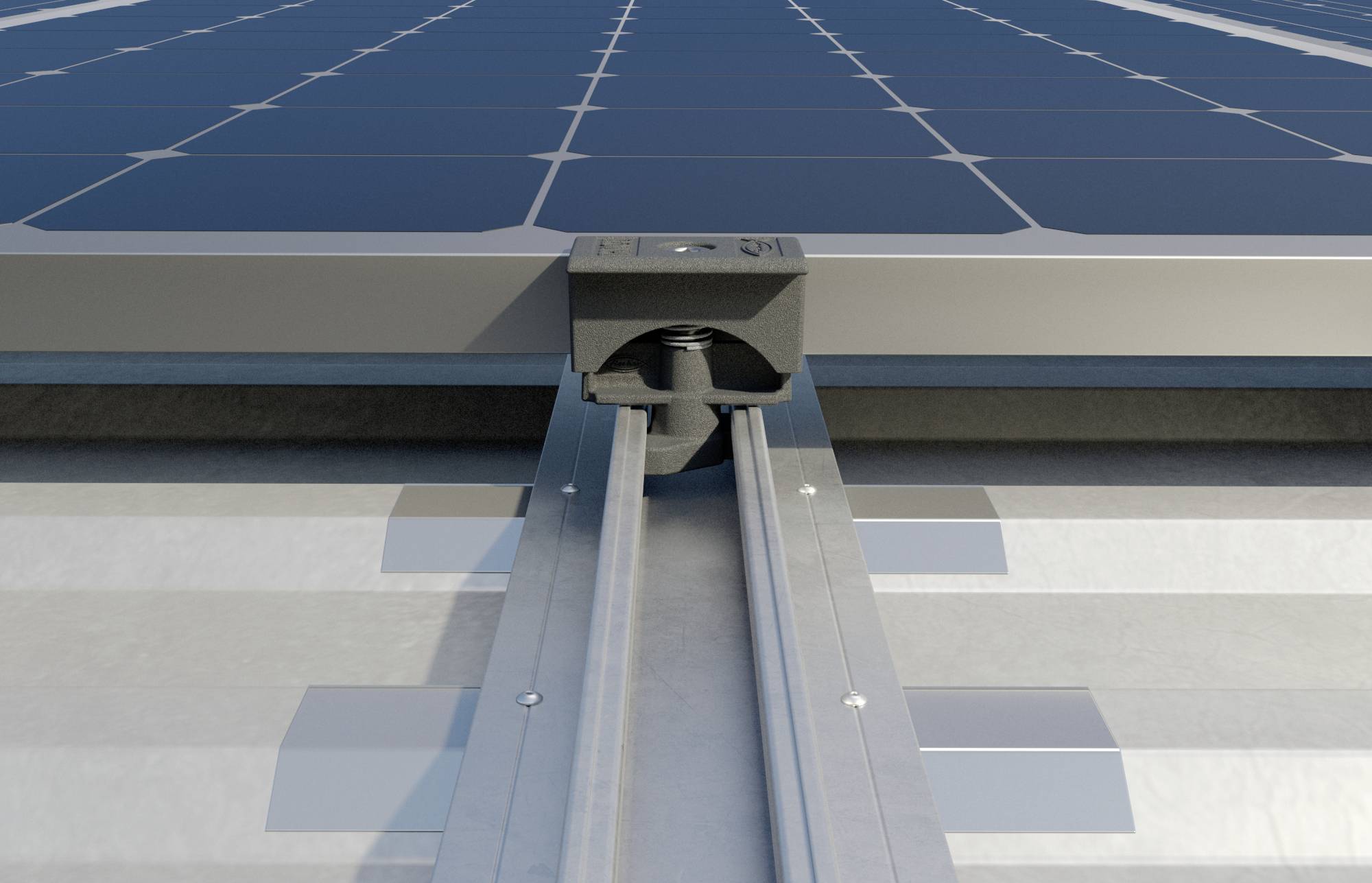

Detailný zábir montážnej lišty solárneho panelu a konektor zabezpečený na poli panelov na streche.

Fischer 538880 PM C U 30-50 AL stredová svorka-3

1/4

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

30 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (37,99 € / kus)

37,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

fischer univerzálna stredová svorka predmontovaná PM CU AL 30-50 hliník

Univerzálne použiteľné pre panely s hrúbkou od 30 do 50 mm
Rýchle vloženie do profilu
Ploché a so zapustenou skrutkou, aby nevznikali tiene
Vyrobené z hliníka EN AB 46100
Vložte spodnú časť predmontovanej univerzálnej svorky PMC U do hornej drážky koľajnice
Otočte predmontovanú univerzálnu svorku PMC U v smere hodinových ručičiek, aby ste ju mohli použiť ako stredovú svorku
Zaistite FV modul pomocou uťahovacieho momentu 10 Nm na skrutku s vnútorným šesťhranom (TCEI).
Vhodné pre:
Systémy šikmých striech s hákmi
Systémy plochých striech s trojuholníkovými rámami
Strešné systémy z trapézového plechu
Strešné systémy z vlnitého plechu
Špeciálne konštrukcie
Pripevnenie FV modulov na koľajnice:
SolarLight
SolarFish
SolarMid
SolarFlat

Technické parametre

Závit M8
Inštalačný moment: 10 Nm
Hrúbka modulu: 30 - 50 mm
Veľkosť kľúča (vnútri šesťhranu): 6 mm
Dĺžka skrutky: 40 mm

Kategória výrobku: stredová svorka

Hmotnosť: 110 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028801 Fischer 538880 PM C U 30-50 AL stredová svorka

Popis

PMC U je univerzálna stredová svorka pre FV panely s hrúbkou 30 až 50 mm. PMC U možno rýchlo vložiť do koľajníc jednoduchým otočením. Kompatibilné s koľajnicami SolarLight, SolarFish, SolarMid, SolarFlat a SolarMetal Predmontovaná univerzálna stredová svorka PMC U môže uchytiť všetky FV moduly s hrúbkou 30 až 50 mm. Zapustená skrutka v svorke zabraňuje tieňom na susedných moduloch. Vďaka inteligentnej matici je možné univerzálnu svorku PM U rýchlo pripevniť a uzamknúť na ľubovoľnom mieste montážnej lišty. Pružina drží svorku zdvihnutú počas fáz uťahovania a plastový prvok zaisťuje, že zostane na mieste v koľajnici a nebude skĺznuť. U-svorka PMC nevyžaduje žiadne ďalšie prvky, ako sú skrutky, tesnenia alebo svorníky.
