Fischer 571746 RH 40-52 VB AL strešný hák

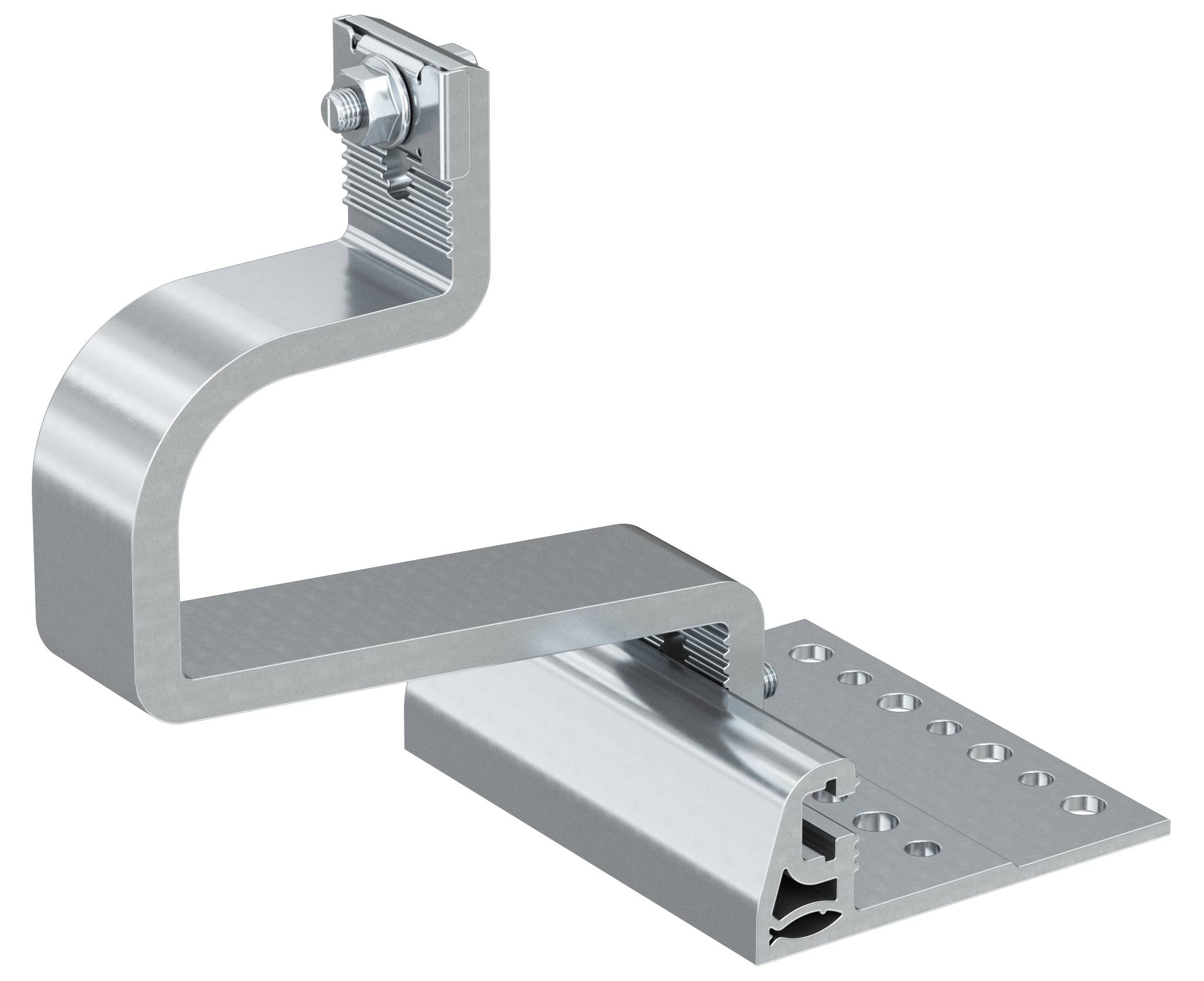

Kovový upevňovací svorkovitý držiak s nastaviteľnou drážkou v základni a skrutkou na fixáciu lišty alebo panelu.

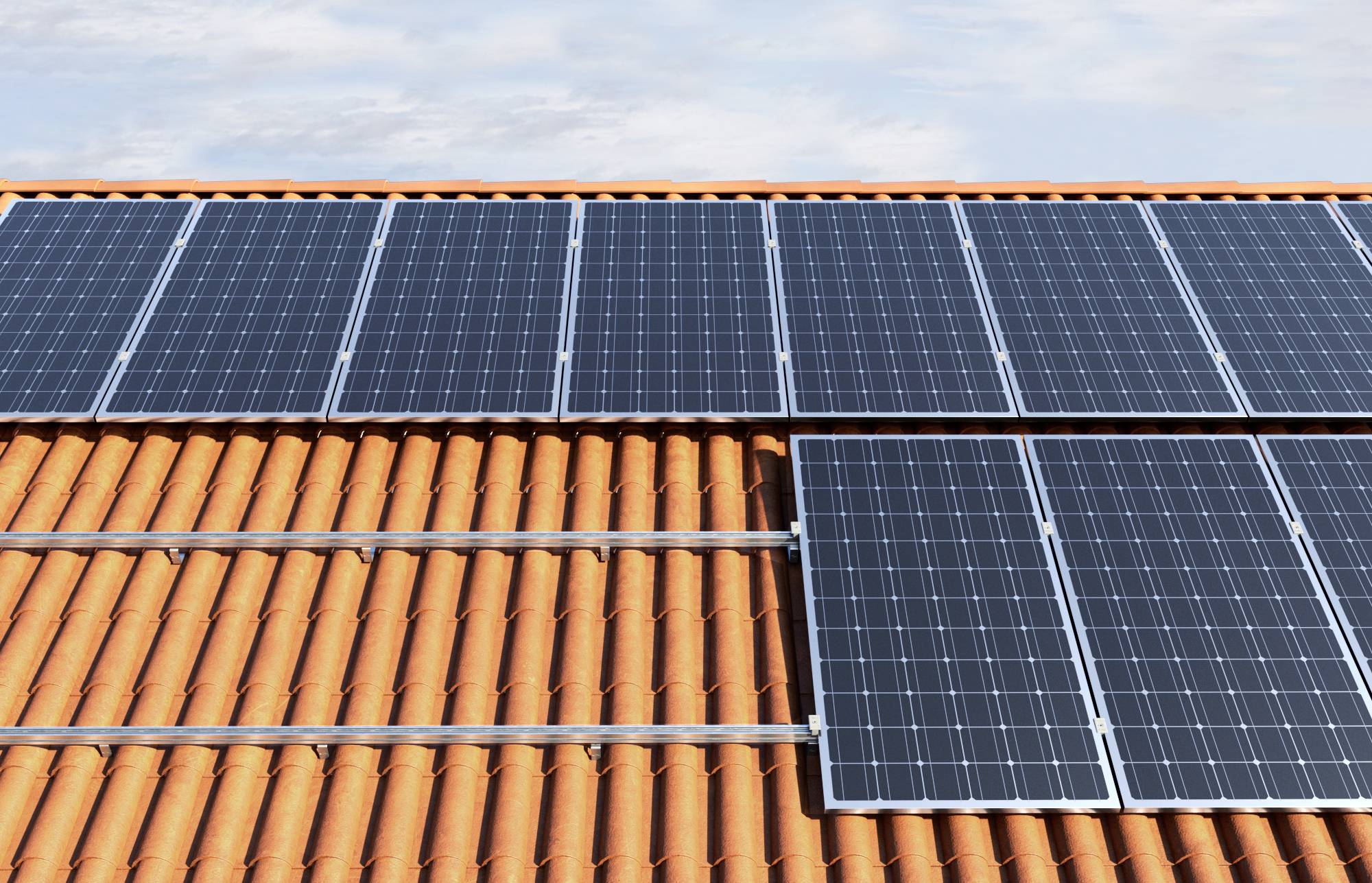

Solárne moduly na oranžovej škridlovej streche pod modrým nebom.

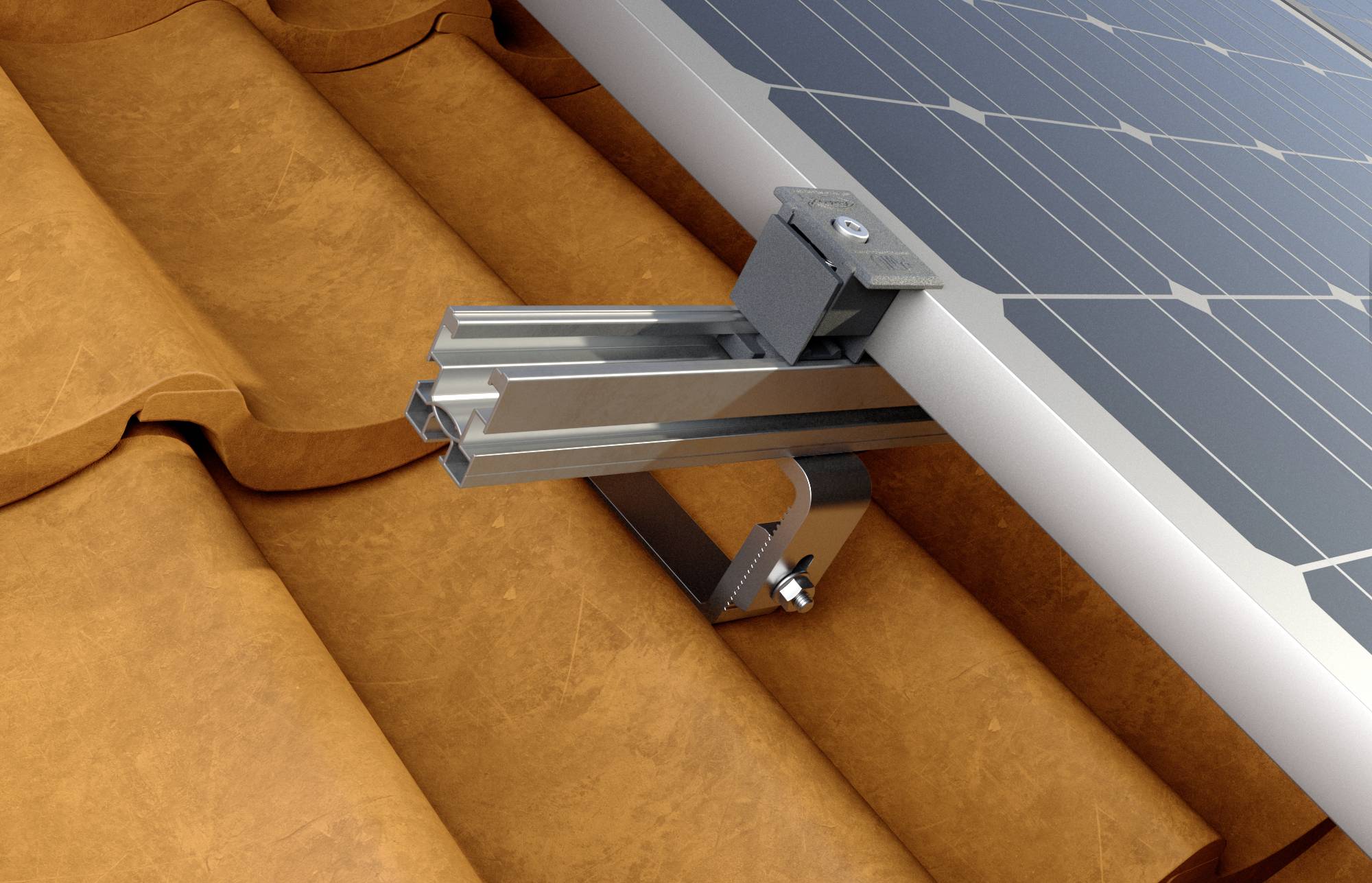

Solárny modul upevnený na škridlovej streche. Kovová konzola zaisťuje panel na strešných škridlách a ukazuje udržateľnú výrobu energie.

1/3

Doručenie: Po 14. 9.

30 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (142,27 € / kus)

142,27 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

fischer strešný hák RH 40-52 VB AL hliník

Strešný hák má tri nastavovacie prvky: Horizontálne nastavenie na základnej doske umožňuje jeho prispôsobenie tvaru škridly, spodný umožňuje prispôsobenie rôznym hrúbkam škridly, stredné vertikálne nastavenie umožňuje nastavenie vzdialenosť medzi profilom a hornou časťou dlaždice
Strešný hák umožňuje inštaláciu na výšku aj na šírku (vďaka uholníku LAB)
Vhodné pre strešné tašky s celkovou hrúbkou 40 až 52 mm (571746) alebo 52 až 67 mm (571748)
Rýchle spojenie hák/koľajnica nevyžaduje žiadne ďalšie skrutky
Široká základná doska ponúka variabilné uchytenie na kontralatu
Mnoho rôznych otvorov zvyšuje výber montážneho usporiadania
Veľká nosnosť umožňuje použitie menšieho počtu strešných hákov
Stanovte stredovú vzdialenosť strešných hákov na základe zaťaženia snehom a vetrom na mieste a určte polohu v závislosti od nosnej konštrukcie a miestnych podmienok
Zdvihnite strešnú škridlu a pripevnite základnú dosku háku pomocou príslušného upevňovacieho prvku
Vykonajte nastavenie výšky a šírky potrebné pre typ strešnej krytiny a utiahnite skrutky na nastaviteľných spojoch, aby ste zaistili hák na mieste
Vložte spoj v hornej časti háku do bočnej drážky koľajnice, ktorú používate. Kĺb je možné otočiť, aby sa prispôsobil koľajniciam SolarLight alebo SolarFish
Šikmá strecha so škridlami rôznych hrúbok

Technické parametre

Rozsah nastavenia: 40 - 52 mm

Kategória výrobku: strešný hák

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028835 Fischer 571746 RH 40-52 VB AL strešný hák

Popis

Hliníkový hák RH AL je vhodný pre inštaláciu fotovoltaických systémov na šikmých strechách so strešnými škridlami rôznych hrúbok. Vďaka horizontálnemu nastaveniu na základnej doske je možné strešný hák presne prispôsobiť škridli. Spodná poloha nastavenia umožňuje nastavenie strešného háku na rôzne hrúbky škridiel. Horná poloha nastavenia umožňuje nastaviť vzdialenosť koľajnice od vrchnej časti škridly. Tvar háku je navrhnutý tak, aby vydržal regulačné zaťaženie snehom a vetrom bez poškodenia tehly. Strešný hák ponúka niekoľko nastavovacích prvkov: spodný umožňuje prispôsobenie hrúbke škridly, vertikálny nastavovací prvok v hornej časti umožňuje nastavenie vzdialenosti medzi profilom a vrchom škridly Upevnenie skrutkami A2-PowerFast, buď tromi skrutky Ø6 alebo dve skrutky Ø8. Veľká základná doska umožňuje presné prispôsobenie tvaru škridly. Veľká nosnosť umožňuje použitie menšieho počtu strešných hákov. Strešný hák má riadenú deformáciu a je navrhnutý tak, aby nepoškodil škridle. Pretože je strešný hák vopred zmontovaný, môže byť inštalovaný bez ďalšieho príslušenstva. Strešný hák je stabilný, ľahký a vyrobený z hliníka, aby bola zaistená dlhá životnosť systému. Otočením spoja sa strešný hák stáva kompatibilným s koľajničkami SolarLight aj SolarFish.

Tento text bol preložený strojovo.
