Fischer 533376 STSI M10x181 A2 vrutoskrutka

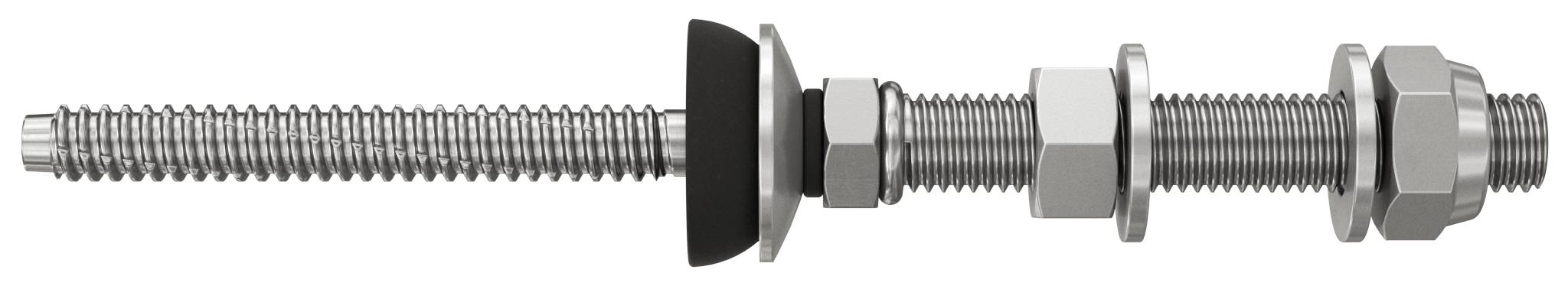

Zostavenie závitového kovového skrutku s maticami, podložkami a gumovým alebo plastovým distančným prvkom na bielom pozadí.

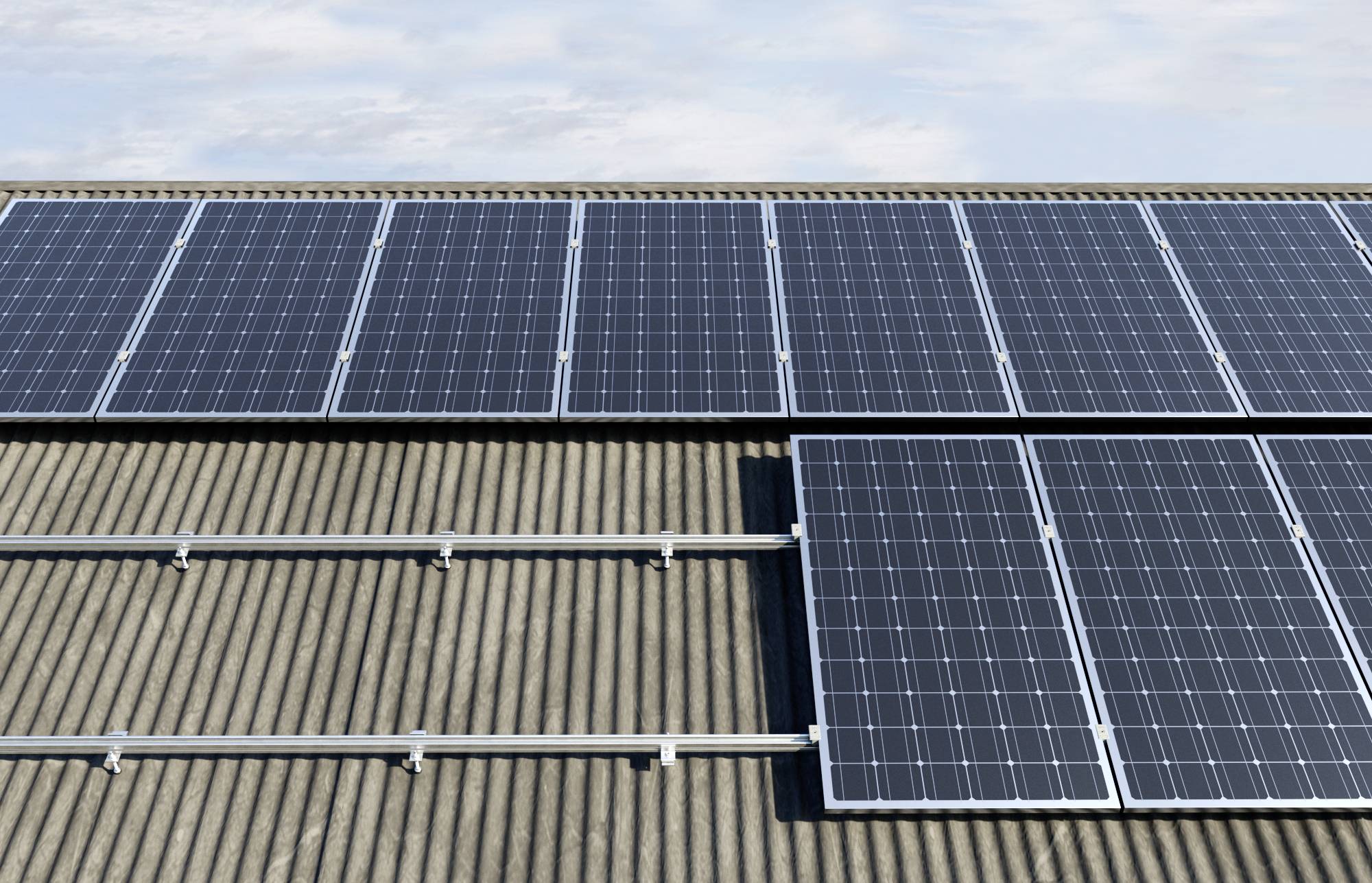

Solárne moduly na plechovej streche pod modrým nebom. Panely sú usporiadané v dvoch radoch a využívajú priame slnečné svetlo.

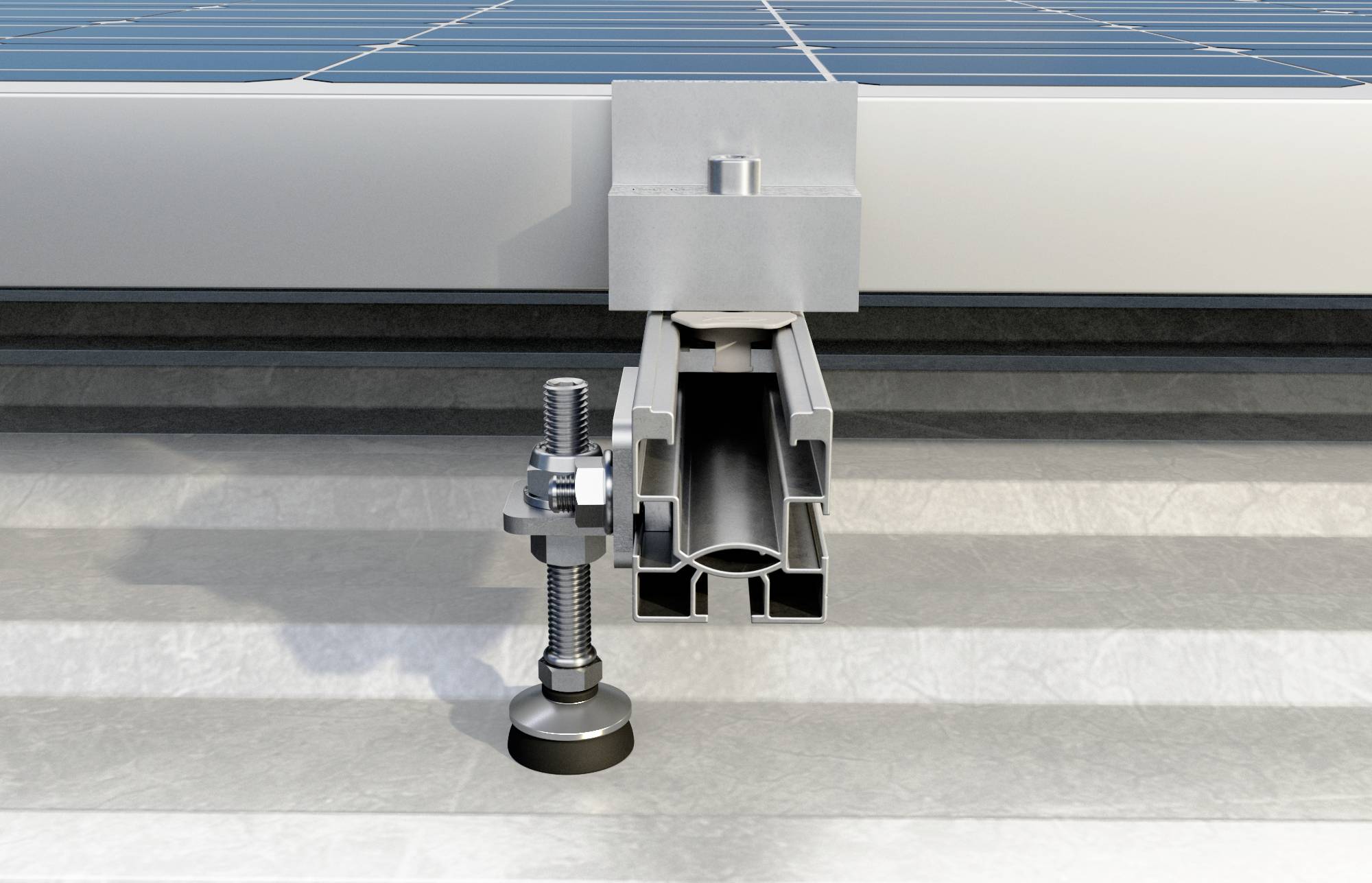

Kovový svorkovací systém upevňuje solárny panel na streche. Vľavo od neho leží skrutka. Zostava ukazuje montážne komponenty.

1/3

Doručenie: Po 14. 9.

2 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (85,36 € / kus)

85,36 €

bez DPH.

Doprava zadarmo

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer stock skrutka vlnitý plech STSI M10 x 181 A2 nerez A2

Integrované EPDM tesnenie pre tesnenie a ochranu proti vlhkosti a dažďu.Spodný závit pre oceľ
Metrický vonkajší závit
Integrované EPDM tesnenie
Vyrobené z nehrdzavejúcej ocele A2
Určte dĺžku závesnej skrutky STSI v závislosti od hrúbky nosnej konštrukcie
Určite stredovú vzdialenosť skrutiek STSI v závislosti od zaťaženia snehom a vetrom na mieste a sklonu strechy
Určte polohu skrutiek závesu STSI v závislosti od nosnej konštrukcie a usporiadania inštalácie
Predvŕtajte strešnú krytinu 14 mm a oceľový nosník 6,5 mm
Pripevnite skrutku závesu STSI k oceľovej konštrukcii. EPDM guma spočíva na kryte
Utiahnite maticu MU na tesnení, aby ste zachovali vodotesnosť
Miesto, kde skrutka vychádza zo strechy, dôkladne utesnite bitúmenovým tmelom
Pripojte prípojnú dosku SSP alebo MW nastavením jej výšky pomocou matíc MU
Vhodné pre vlnité strešné systémy:
SolarLight koľajnica
Koľajnica SolarFish
Skrutkové upevnenie závesu STSI:
Po predvŕtaní priamo na oceľové nosníky a koľajnice

Technické parametre

Priemer: 8mm
Závit M10
Dĺžka dreveného závitu: 70 mm
Dĺžka: 181 mm
Dĺžka metrického závitu: 56 mm
Dĺžka hriadeľa: 8,5 mm
Typ závitu: dvojitý závit

Kategória výrobku: vrutoskrutka

Hmotnosť: 180 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028796 Fischer 533376 STSI M10x181 A2 vrutoskrutka

Popis

STSI je závesná skrutka vyrobená z nehrdzavejúcej ocele A2. Závesná skrutka je vhodná na upevnenie spodných konštrukcií fotovoltaických systémov na šikmých strechách s vlnitým plechom alebo krytinou z falošného cementu. Na tento účel je závesná skrutka inštalovaná v nosnej oceľovej spodnej konštrukcii. Závesná skrutka STSI sa dodáva predmontovaná s EPDM tesnením, upínacou maticou a párom matíc pre pripojenie ku konzolám MW alebo SSP. Rýchla montáž, keďže pri montáži nie je potrebné odstraňovať strešnú krytinu. Vďaka EPDM tesneniu je zachovaná vodotesnosť strechy.

Tento text bol preložený strojovo.
