Fischer 571747 RH 52-67 HB AL strešný hák

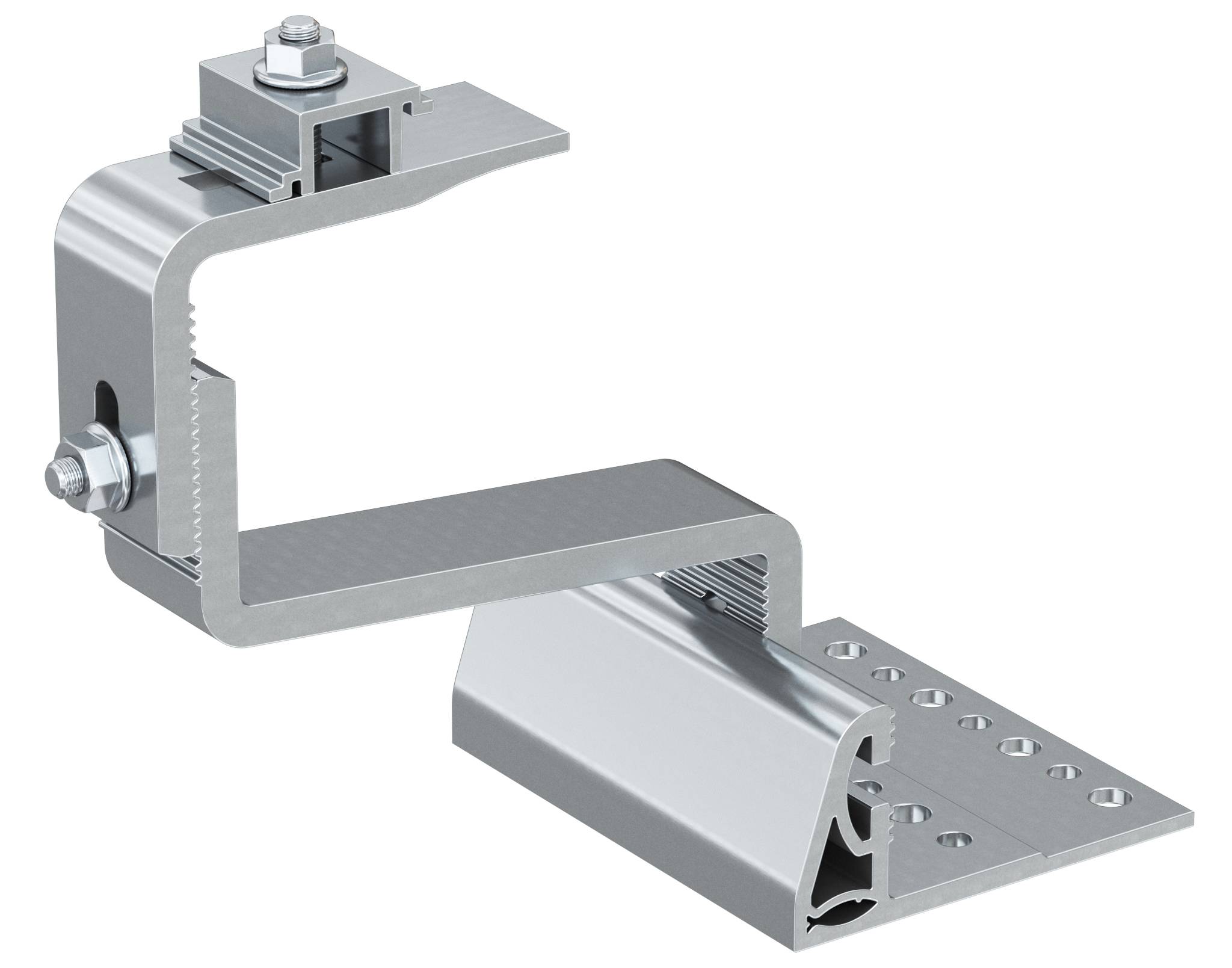

Kovový upevňovací spoj s C-tvarovanou konzolou a skrutkovanou základňou, používaný na zabezpečenie konštrukčných prvkov na bielom pozadí.

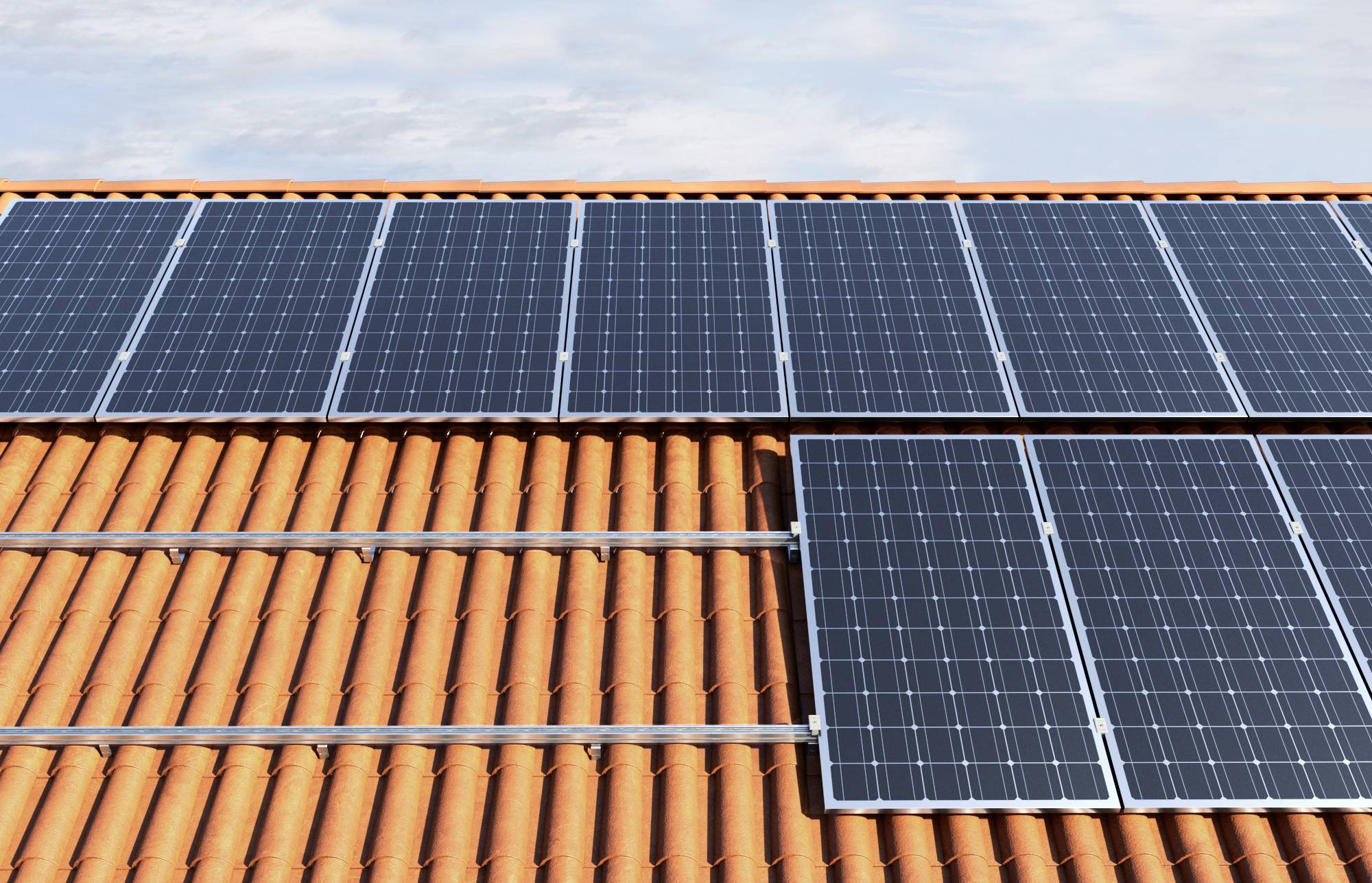

Na škridlovej streche je nainštalovaných niekoľko solárnych panelov. Obloha je mierne zamračená a slnko svieti.

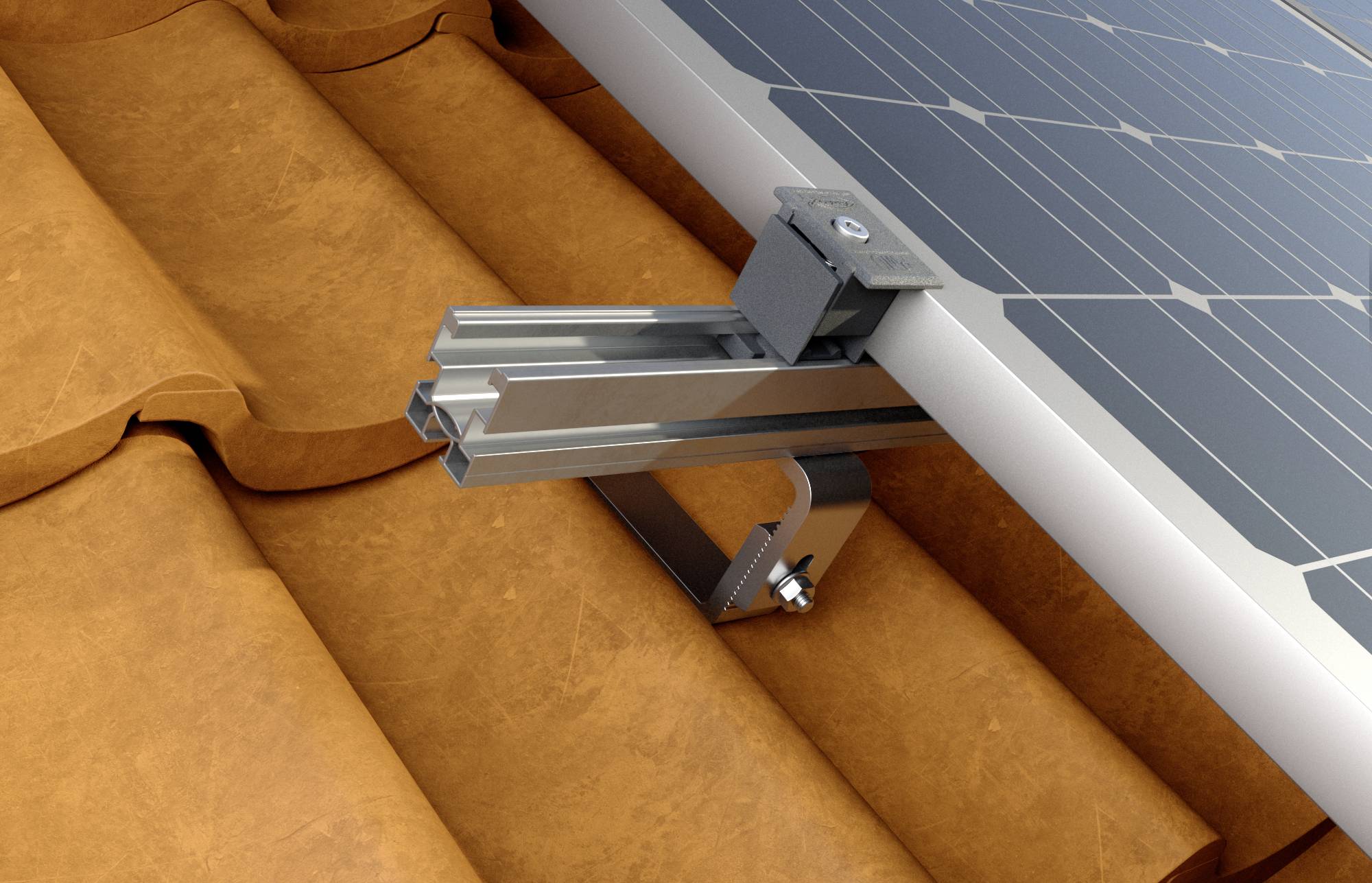

Inštalácia solárnych panelov na škridlovej streche. Detailný záber upevnenia, ktoré fixuje solárny panel na strešné škridly.

1/3

Doručenie: Po 14. 9.

2 Set(y)

Počet (Veľkosť balenia 10 ks)

Set(y)

Celkom (154,46 € / kus)

154,46 €

bez DPH.

Doprava zadarmo

Už len 2 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

fischer strešný hák RH 52-67 HB AL hliník

Strešný hák má štyri nastavovacie prvky: Horizontálne nastavenie na základnej doske umožňuje jeho prispôsobenie strešnej taške, spodný umožňuje nastavenie na rôzne hrúbky škridly, stredný vertikálny umožňuje nastavenie vzdialenosti medzi profilu a hornej časti dlaždice, horná umožňuje horizontálne zarovnanie koľajnice
Vhodné pre strešné tašky s celkovou hrúbkou 40 až 52 mm (571745) alebo 52 až 67 mm (571747)
Hák/koľajnička rýchlospojky nevyžaduje žiadne ďalšie skrutky
Široká základná doska ponúka variabilné uchytenie na kontralatu
Rôzne otvory zvyšujú výber montážneho usporiadania
Veľká nosnosť umožňuje použitie menšieho počtu strešných hákov
Stanovte stredovú vzdialenosť strešných hákov na základe zaťaženia snehom a vetrom na mieste a určte polohu v závislosti od nosnej konštrukcie a miestnych podmienok
Nadvihnite strešnú škridlu a pripevnite základnú dosku háku pomocou príslušného upevňovacieho prvku
Vykonajte nastavenie výšky a šírky potrebné pre typ strešnej krytiny a utiahnite skrutky na nastaviteľných spojoch, aby ste zaistili hák na mieste
Vložte spoj v hornej časti háku do bočnej drážky koľajnice, ktorú používate. Kĺb je možné otočiť, aby sa prispôsobil koľajniciam SolarLight alebo SolarFish
Šikmá strecha so škridlami rôznych hrúbok

Technické parametre

Rozsah nastavenia: 52 - 67 mm

Kategória výrobku: strešný hák

Hmotnosť: 360 g

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3028836 Fischer 571747 RH 52-67 HB AL strešný hák

Popis

Hliníkový hák RH HB AL je vhodný na inštaláciu fotovoltaických systémov na strmých strechách so strešnými škridlami rôznych hrúbok. Vďaka horizontálnemu nastaveniu na základnej doske je možné strešný hák presne prispôsobiť škridli. Spodná poloha nastavenia umožňuje nastavenie strešného háku na rôzne hrúbky škridiel. Horná poloha nastavenia umožňuje nastaviť vzdialenosť koľajnice od vrchnej časti škridly. Tvar háku je navrhnutý tak, aby vydržal regulačné zaťaženie snehom a vetrom bez poškodenia tehly. Strešný hák ponúka niekoľko nastavovacích prvkov: spodný umožňuje prispôsobenie hrúbke škridly, vertikálny nastavovací prvok v hornej časti umožňuje nastavenie vzdialenosti medzi profilom a vrchom škridly. Možnosť horného nastavenia umožňuje zarovnanie koľajnice rovnobežne s upevnením odkvapu / hrebeňa pomocou skrutiek A2-PowerFast, buď troch skrutiek Ø6 alebo dvoch skrutiek Ø8. Vysoká nosnosť umožňuje použitie menšieho počtu strešných hákov Strešný hák má riadenú deformáciu a je navrhnutý tak, aby neprehýbal a nepoškodzoval škridle Strešný hák je predmontovaný a možno ho inštalovať bez ďalšieho príslušenstva Strešný hák je stabilný , ľahký a vyrobený z hliníka, pre zaistenie dlhej životnosti systému.Otáčaním spoja sa strešný hák stáva kompatibilným s koľajničkami SolarLight aj SolarFish.
