Fluke FLK-IRR1-SOL merač solárnej energie
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
8 Ks
Počet
Celkom (565,00 € / kus)
565,00 €
s DPH
Doprava zadarmo
Už len 8 Ks skladom!
Hlavné benefity
Merač ožiarenia FLK-IRR1-SOL Fluke
- Zmerajte ožiarenie, teploty okolia a FV modulu, zarovnanie slnečnej sústavy a uhol sklonu
- Vykonajte okamžité merania na určenie ožiarenia vo W / m² podľa normy IEC 62446-1.

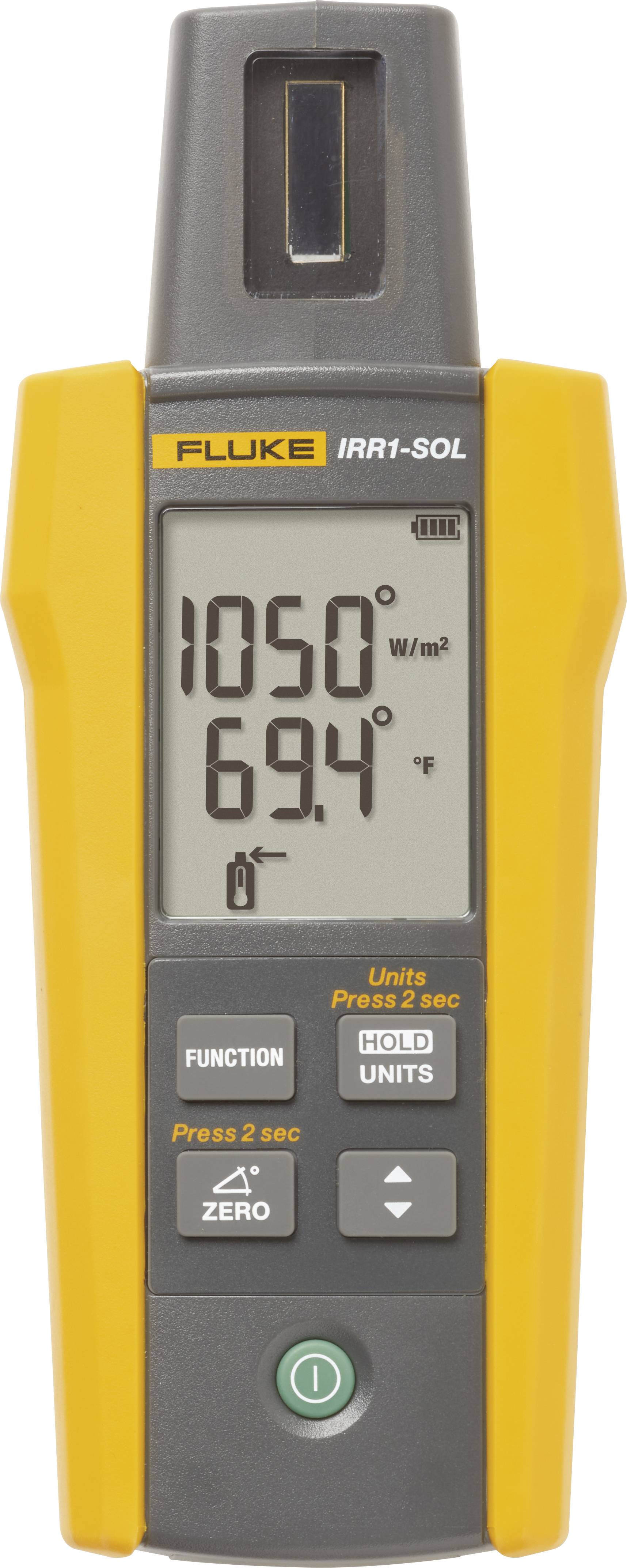

- Vysoko kontrastný LC displej s veľkými číslicami pre jednoduchú čitateľnosť na priamom slnku
Technické parametre
- Ožarovanie
- Rozsah merania: 0 až 1400 W / m²
- Rozlíšenie: 1 W / m²
- Presnosť merania: ± (5% + 5 číslic)

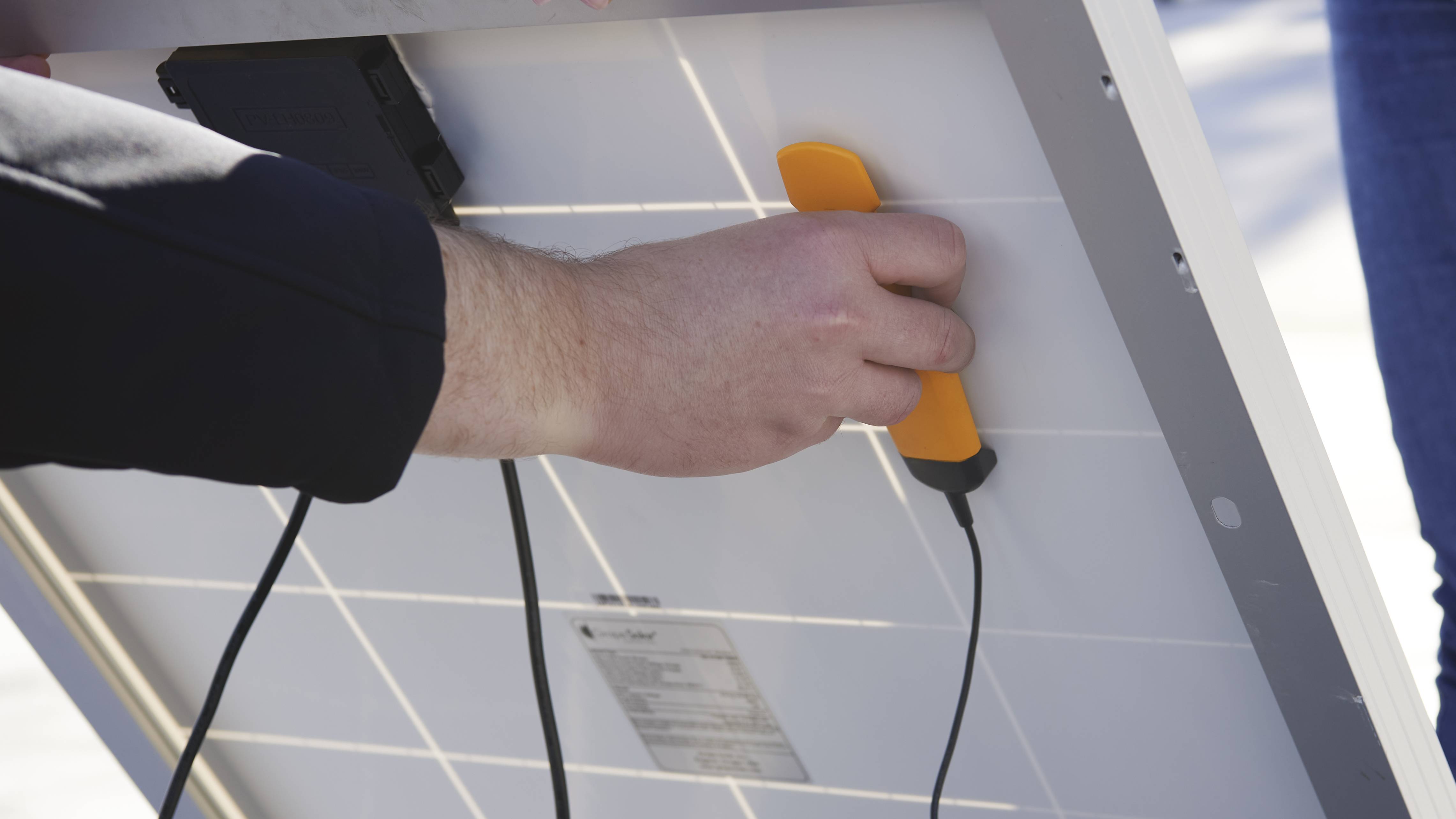

- Meranie teploty
- Rozsah merania: (° C) -30 ° C až 100 ° C
- Max. Rozlíšenie: 0,1 ° C
- Presnosť merania: ± 1 ° C pri -10 ° C až 75 ° C,
- ± 2 ° C pri -30 ° C až -10 ° C a 75 ° C až 100 ° C
- Poznámka: Čas odozvy na meranie teploty: približne 30 s
- Uhol sklonu
- Rozsah merania: -90 ° až + 90 °
- Rozlíšenie: 0,1 °
- Presnosť merania: ± 1,5 ° pri -50 ° až + 50 °, ± 2,5 ° pri -85 ° až -50 ° a + 50 ° až + 85 °
- ± 3,5 ° pri -90 ° až -85 ° a + 85 ° až + 90 °
- Kompas
- Rozsah merania: 0 ° až 360 °
- Rozlíšenie: 1 °
- Presnosť merania: ± 7 °
- Poznámka: a) Namerané hodnoty platia pre sklon zariadenia medzi -20 a +20 stupňov k horizontále. Mimo tohto rozsahu
- Na LC displeji sa zobrazí „---“.
- b) Výsledok sa týka magnetického severu.
- Napájanie: 4 alkalické batérie typu AA
- Prevádzkový čas (typický): 50 hodín (≤9000 meraní)
- Automatické vypnutie: po 30 minútach
- Kategória výrobku
merač solárnej energie
- Meracie funkcie
ožiarenie
bez certifikátu
- Rozmer.
(d x š x v) 150 x 80 x 35 mm
- Displej
LCD
- Hmotnosť
231 g
- Presnosť merania osvetlenia
5 %
- Šírka
80 mm
- V
35 mm
- Dĺžka
150 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2475391 Fluke FLK-IRR1-SOL merač solárnej energie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2475391 Fluke FLK-IRR1-SOL merač solárnej energie
Popis
Vykonajte kľúčové merania, ktoré sú potrebné pre inštaláciu, testovanie, údržbu a dokumentáciu solárnych modulov alebo fotovoltaických systémov - pomocou
jediné, ľahko použiteľné zariadenie.

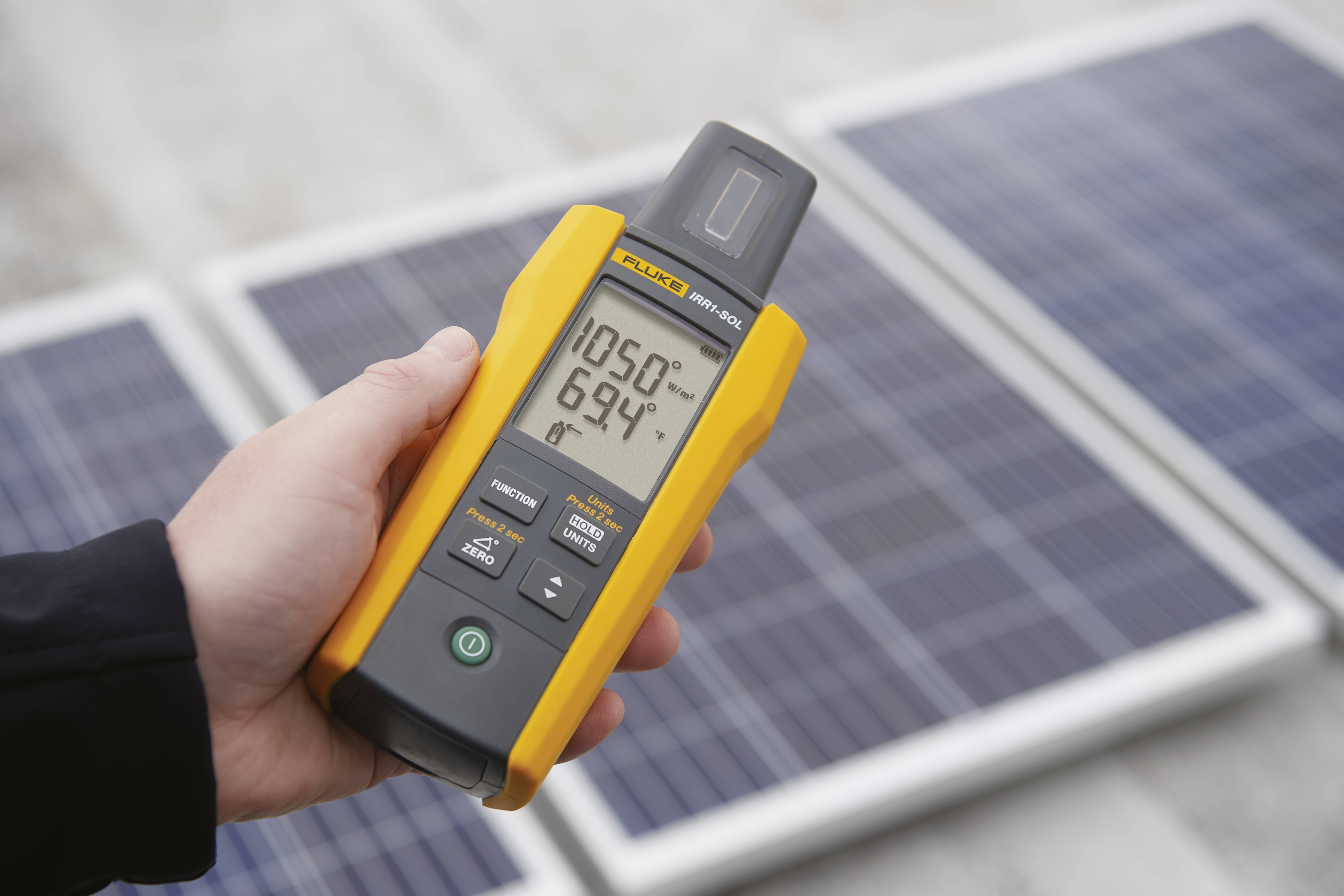

Merač ožiarenia Fluke IRR1-SOL bol vyvinutý s cieľom zjednodušiť inštaláciu, uvedenie do prevádzky a riešenie problémov s fotovoltaickými systémami a umožniť meranie ožiarenia, teploty, sklonu a orientácie solárnych modulov jediným ručným zariadením. Vďaka svojmu robustnému, kompaktnému dizajnu, ochrannému prenosnému vaku a ľahko čitateľnému, vysoko kontrastnému LC displeju na čítanie meraných hodnôt na priamom slnku môžete IRR1-SOL používať kdekoľvek. Požiadavky noriem IEC 62446-1 na testovanie, dokumentáciu a údržbu fotovoltaických systémov sú splnené jednoduchou obsluhou, bez oneskorenia merania slnečného žiarenia a integrovanými snímačmi teploty. Integrovaný kompas a snímač sklonu navyše umožňujú rýchle meranie a dokumentáciu zarovnania strechy alebo montážneho bodu, ako aj sklonu a sklonu modulu počas merania, inštalácie alebo nastavenia systému.

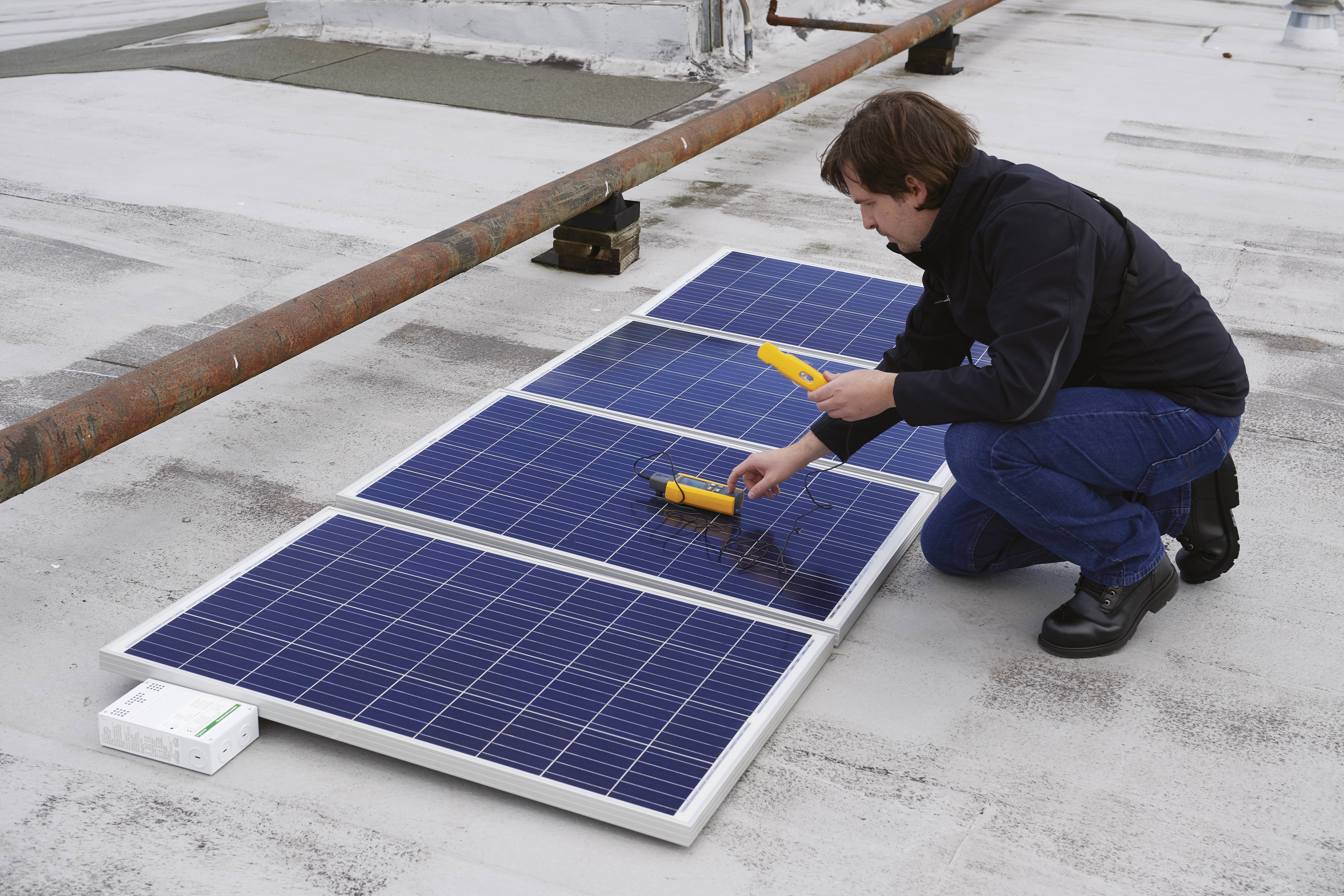

Bez ohľadu na to, či pracujete na strešnom systéme alebo na veľkom systéme, každý solárny inštalátor a technik by mal mať vo vrecku náradia praktické meracie zariadenie IRR1-SOL.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen
Slnečné žiarenie sa určuje s prihliadnutím na tienenie, aby sa určila očakávaná tvorba energie v príslušnom bode montáže. Bude to za plného slnečného svitu
nameraný počet hodín za deň, v ktorých sa generuje 1 000 wattov na meter štvorcový fotovoltaického systému. Poloha, denná doba, sezóna a poveternostné podmienky plne ovplyvňujú

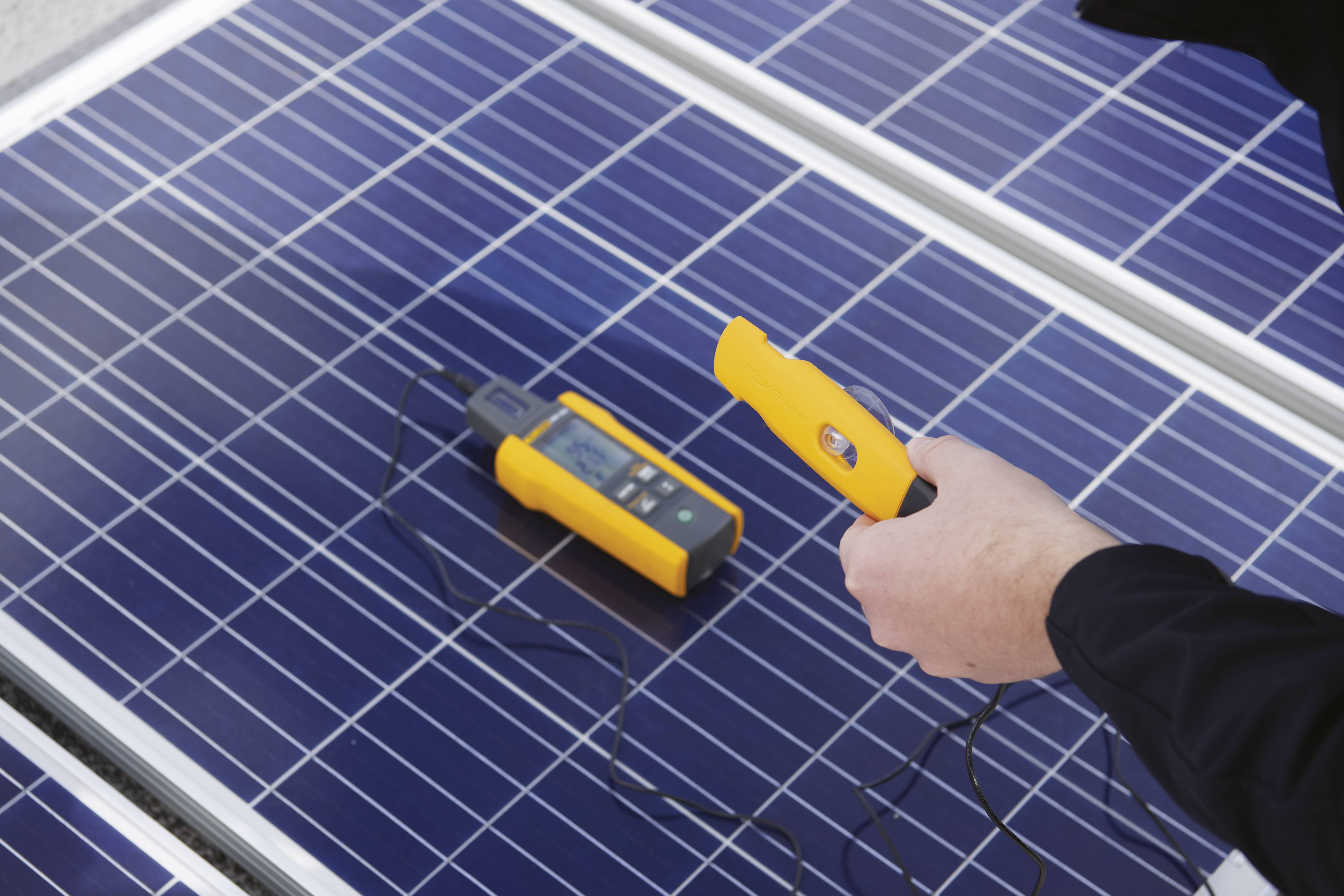

Hodiny slnečného svitu. Na určenie skutočného slnečného žiarenia (W / m²) a tienenia v mieste inštalácie použite prístroj Fluke IRR1-SOL, aby ste mohli určiť referenčné hodnoty.
Merania
Po inštalácii zariadenia sa uistite, že funguje tak, ako má, meraním elektrických charakteristík a skutočného výstupného výkonu modulov.
Výkon fotovoltaického systému sa vypočíta z jeho krivky prúd / napätie (krivka IV). Pomocou merača ožiarenia IRR1-SOL určte slnečné žiarenie potrebné na výpočet IV krivky výstupného výkonu.
Porovnanie a diagnostika
Aj keď je fotovoltaický systém nainštalovaný správne, nemusí produkovať očakávaný elektrický výkon. Aby systém získal očakávaný výstupný výkon, musí použiť
Príjem správneho množstva energie prostredníctvom žiarenia, aby bolo možné generovať jednosmerné napätie na napájanie do meniča.
Tento text bol preložený strojovo.
jediné, ľahko použiteľné zariadenie.
Merač ožiarenia Fluke IRR1-SOL bol vyvinutý s cieľom zjednodušiť inštaláciu, uvedenie do prevádzky a riešenie problémov s fotovoltaickými systémami a umožniť meranie ožiarenia, teploty, sklonu a orientácie solárnych modulov jediným ručným zariadením. Vďaka svojmu robustnému, kompaktnému dizajnu, ochrannému prenosnému vaku a ľahko čitateľnému, vysoko kontrastnému LC displeju na čítanie meraných hodnôt na priamom slnku môžete IRR1-SOL používať kdekoľvek. Požiadavky noriem IEC 62446-1 na testovanie, dokumentáciu a údržbu fotovoltaických systémov sú splnené jednoduchou obsluhou, bez oneskorenia merania slnečného žiarenia a integrovanými snímačmi teploty. Integrovaný kompas a snímač sklonu navyše umožňujú rýchle meranie a dokumentáciu zarovnania strechy alebo montážneho bodu, ako aj sklonu a sklonu modulu počas merania, inštalácie alebo nastavenia systému.
Bez ohľadu na to, či pracujete na strešnom systéme alebo na veľkom systéme, každý solárny inštalátor a technik by mal mať vo vrecku náradia praktické meracie zariadenie IRR1-SOL.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen
Slnečné žiarenie sa určuje s prihliadnutím na tienenie, aby sa určila očakávaná tvorba energie v príslušnom bode montáže. Bude to za plného slnečného svitu
nameraný počet hodín za deň, v ktorých sa generuje 1 000 wattov na meter štvorcový fotovoltaického systému. Poloha, denná doba, sezóna a poveternostné podmienky plne ovplyvňujú
Hodiny slnečného svitu. Na určenie skutočného slnečného žiarenia (W / m²) a tienenia v mieste inštalácie použite prístroj Fluke IRR1-SOL, aby ste mohli určiť referenčné hodnoty.
Merania
Po inštalácii zariadenia sa uistite, že funguje tak, ako má, meraním elektrických charakteristík a skutočného výstupného výkonu modulov.
Výkon fotovoltaického systému sa vypočíta z jeho krivky prúd / napätie (krivka IV). Pomocou merača ožiarenia IRR1-SOL určte slnečné žiarenie potrebné na výpočet IV krivky výstupného výkonu.
Porovnanie a diagnostika
Aj keď je fotovoltaický systém nainštalovaný správne, nemusí produkovať očakávaný elektrický výkon. Aby systém získal očakávaný výstupný výkon, musí použiť
Príjem správneho množstva energie prostredníctvom žiarenia, aby bolo možné generovať jednosmerné napätie na napájanie do meniča.
Tento text bol preložený strojovo.
Rozsah dodávky

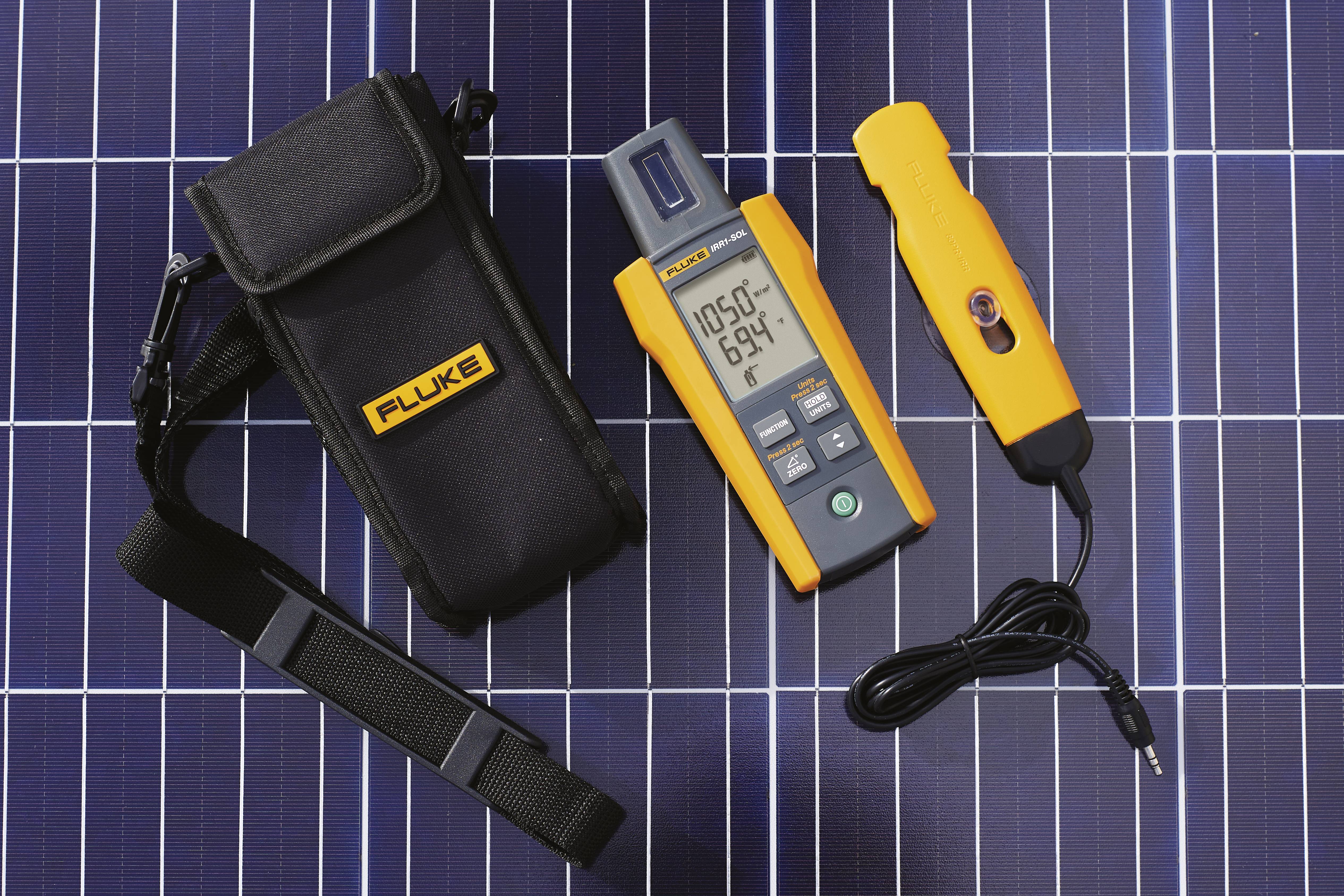

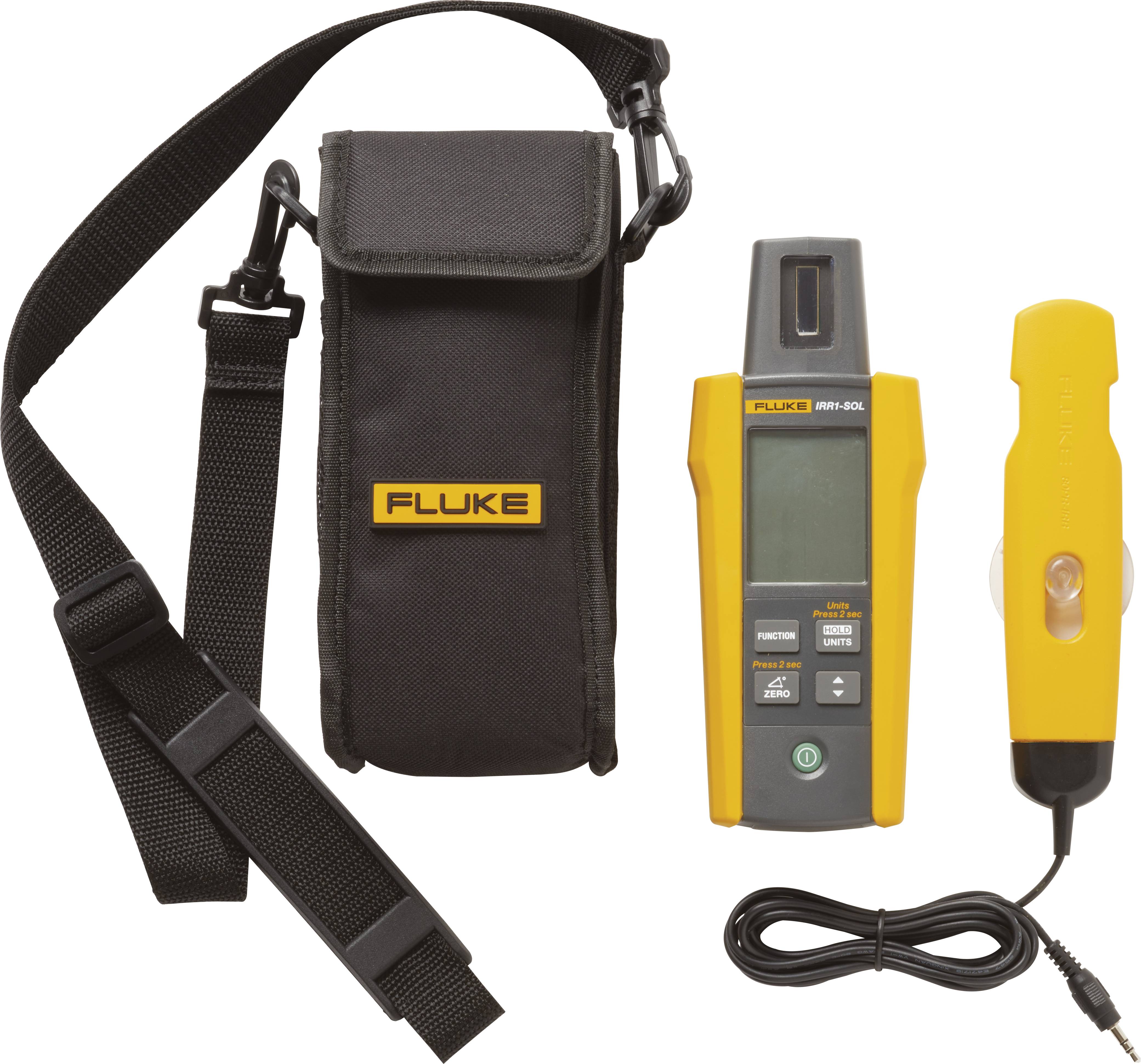

- Vrátane praktickej prenosnej tašky s popruhom na rameno
