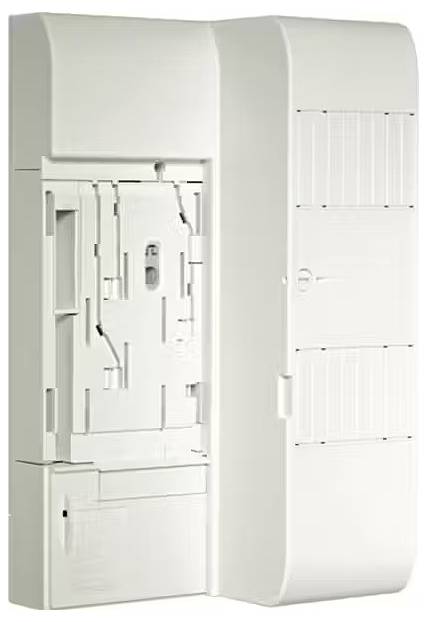

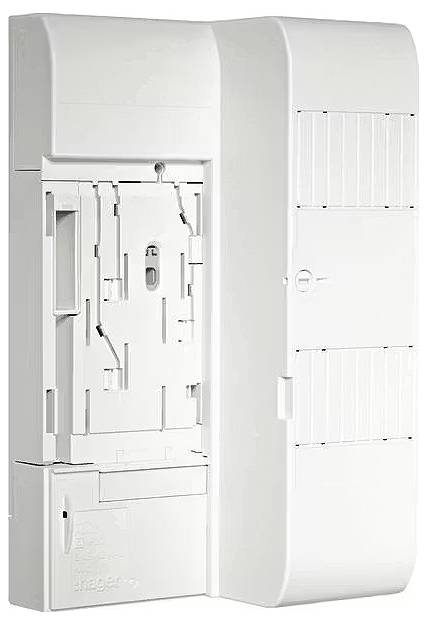

Hager KU33AHZ

BKE-AZ 3-fázový, universZ, s RfZ, 4+4 priestorové jednotky, PU = 10. Upevňovacie a kontaktné zariadenie BKE-AZ, BKE-AZ1 alebo BKE-AZ3 s označením VDE podľa DIN V VDE V 0603-5 pre záznam elektronického merača domácnosti (eHZ) podľa špecifikácie VDN V 1.03, ktorého dotykový ochranný kryt pre Plocha svorkovnice je utesnená na meter, s možnosťou rozšírenia o cylindrické lišty s 8 alebo 15 PLE pre zabudovanie inštalačných prístrojov (max. šírka 10 PLE) podľa DIN 43880 veľkosť 1 (sériové vstavané prístroje na cylindrická lišta), bez demontáže menovitého pripojenia eHZ, BKE na hlavný koncový bod pre medené vodiče: 4-25 mm², plné alebo jemné drôty objímka. Rozmery svorkovnice BKE pre pripojenie káblov podľa DIN 43857 T2, vhodné pre ZSK. Zásuvné, pod napätím, prídavné koncové body pre odber napätia nemeraného a počítaného prúdu na fáze L2 a N, uzamknutie BKE v nepremostenej polohe možné pomocou zástrčkového zámku, maximálne rozmery v namontovanej polohe s plombovateľným ochranným krytom kontaktov a počítadlo eHZ: šírka = 180 mm, výška = 290 mm, montážna hĺbka = 115 mm (8 PLE) alebo šírka = 195 mm, výška = 355 mm, montážna hĺbka = 130 mm (15 PLE). Na kryte ochrany pred dotykom a BKE sú polia štítkov pre číslo nehnuteľnosti, označenie meracieho miesta a informácie o stave merača pri výmene meračov.
