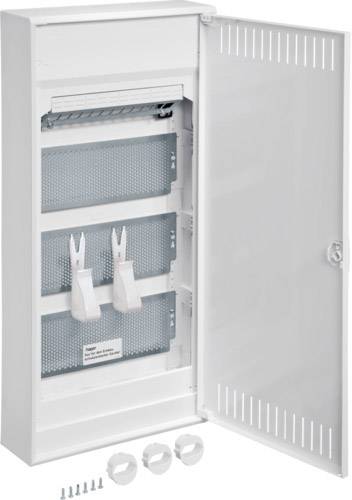

Hager VA48NW VA48NW multimediálny rozvádzač na omietku Počet riadkov = 4
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
multimediálny rozvádzač
Počet riadkov
4
Spôsob montáže
na omietku
Šírka
305 mm
V
640 mm
6 Ks
Počet
Celkom (186,98 € / kus)
186,98 €
bez DPH.
Doprava zadarmo
Už len 6 Ks skladom!
Hlavné benefity
Multimédiá, volta, skriňa
- APV
- 4 riadky
- So štrbinovými dverami z oceľového plechu
Technické parametre
- Kategória výrobku
multimediálny rozvádzač
- Počet riadkov
4
- Spôsob montáže
na omietku
- Farba
biela
- Šírka
305 mm
- V
640 mm
- Rozmer.
(š x v x h) 305 x 640 x 96.5 mm
- Hĺbka
96.5 mm
- Obsah
1 ks
- Hmotnosť
0
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1845439 Hager VA48NW VA48NW multimediálny rozvádzač na omietku Počet riadkov = 4
Popis
Inštalácia malých rozdeľovačov z plastu, podľa DIN VDE 60670-24 a DIN 43871, vhodných pre
Použitie v obytných budovách podľa DIN 18015 a na inštaláciu dvojizolovaných komponentov VDI.
Stupeň krytia IP30, trieda ochrany II izolovaná. Pozostáva z: plastová základná doska so štandardnou káblovou svorkou, ventilačné dvere z oceľového plechu, práškovo lakované a vypálené, v jednej rovine s interiérom, ručne ovládané pánty. Zámok dverí so zapustenou rukoväťou vpredu zapustenou a rukoväťou, ktorá sa automaticky sklopí, pánt dverí vpravo alebo vľavo.
Horná pripojovacia oblasť: Patch panel a DIN lišta zaklapnuté na izolované pre rôzne komunikačné moduly, pre požadované funkčné vyrovnanie potenciálov podľa DIN EN 50310 (VDE 0800-2-310) sú na patch panel 2 skrutkové úchytky. Možnosť označenia pomocou priloženého štítku na štítok na označenie portu. Montujú sa vopred zmontované perforované montážne dosky z pozinkovaného oceľového plechu s perforáciou 3,2 mm. Na dierovanú dosku je možné pripevniť univerzálny montážny držiak priamo na bezskrutkové upevnenie komponentov VDI.
V spodnej oblasti pripojenia je nainštalovaná trojcestná zásuvka (otočná o 90 °). Zásuvky je možné pripojiť priamo pomocou pripojovacej svorky. Zásuvky môžu byť vybavené priloženým ochranným krytom kontaktov, aby zodpovedali triede ochrany II. Trojitá zásuvka s ochranným kontaktom môže byť tiež namontovaná v dvoch polohách na DIN lištu. Poznámka: Modul prepäťovej ochrany typu 3 je možné pripojiť priamo (nie je súčasťou dodávky).
Tento text bol preložený strojovo.
Použitie v obytných budovách podľa DIN 18015 a na inštaláciu dvojizolovaných komponentov VDI.
Stupeň krytia IP30, trieda ochrany II izolovaná. Pozostáva z: plastová základná doska so štandardnou káblovou svorkou, ventilačné dvere z oceľového plechu, práškovo lakované a vypálené, v jednej rovine s interiérom, ručne ovládané pánty. Zámok dverí so zapustenou rukoväťou vpredu zapustenou a rukoväťou, ktorá sa automaticky sklopí, pánt dverí vpravo alebo vľavo.
Horná pripojovacia oblasť: Patch panel a DIN lišta zaklapnuté na izolované pre rôzne komunikačné moduly, pre požadované funkčné vyrovnanie potenciálov podľa DIN EN 50310 (VDE 0800-2-310) sú na patch panel 2 skrutkové úchytky. Možnosť označenia pomocou priloženého štítku na štítok na označenie portu. Montujú sa vopred zmontované perforované montážne dosky z pozinkovaného oceľového plechu s perforáciou 3,2 mm. Na dierovanú dosku je možné pripevniť univerzálny montážny držiak priamo na bezskrutkové upevnenie komponentov VDI.
V spodnej oblasti pripojenia je nainštalovaná trojcestná zásuvka (otočná o 90 °). Zásuvky je možné pripojiť priamo pomocou pripojovacej svorky. Zásuvky môžu byť vybavené priloženým ochranným krytom kontaktov, aby zodpovedali triede ochrany II. Trojitá zásuvka s ochranným kontaktom môže byť tiež namontovaná v dvoch polohách na DIN lištu. Poznámka: Modul prepäťovej ochrany typu 3 je možné pripojiť priamo (nie je súčasťou dodávky).
Tento text bol preložený strojovo.
Prevedenie
- Farba biela RAL farebné číslo 9010 Typ inštalácie Prisadená / konštrukcia Stupeň krytia IP30 Počet dverí 1 Počet cylindrov 1
