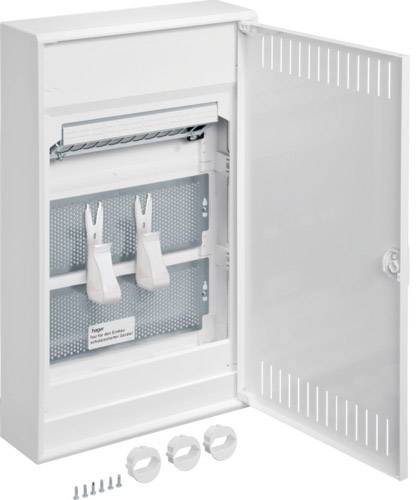

Hager VA36NW VA36NW multimediálny rozvádzač na omietku Počet riadkov = 3
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
multimediálny rozvádzač
Počet riadkov
3
Spôsob montáže
na omietku
Šírka
305 mm
V
515 mm
2 Ks
Počet
Celkom (178,85 € / kus)
178,85 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Multimédiá, volta
- APV
- 3 riadky
- So štrbinovými dverami z oceľového plechu
Technické parametre
- Kategória výrobku
multimediálny rozvádzač
- Počet riadkov
3
- Spôsob montáže
na omietku
- Farba
biela
- Šírka
305 mm
- V
515 mm
- Rozmer.
(š x v x h) 305 x 515 x 96.5 mm
- Hĺbka
96.5 mm
- Obsah
1 ks
- Materiál
kov
- Hmotnosť
0
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1845635 Hager VA36NW VA36NW multimediálny rozvádzač na omietku Počet riadkov = 3
Popis
Inštalácia malých rozdeľovačov z plastu, podľa DIN VDE 60670-24 a DIN 43871, vhodných pre
Použitie v obytných budovách podľa DIN 18015 a na inštaláciu dvojizolovaných komponentov VDI.
Stupeň krytia IP30, trieda ochrany II izolovaná. Skladá sa z: plastová základná doska so štandardnou káblovou svorkou, ventilačné dvere z oceľového plechu, práškované a vypaľované, v jednej rovine s interiérom, ručne ovládané pánty. Zámok dverí so zapustenou rukoväťou vpredu zapustenou a rukoväťou, ktorá sa automaticky sklopí, pánt dverí vpravo alebo vľavo.
Horná pripojovacia oblasť: Patch panel a DIN lišta zaklapnuté na izolované pre rôzne komunikačné moduly, pre požadované funkčné vyrovnanie potenciálov podľa DIN EN 50310 (VDE 0800-2-310) sú na patch panel 2 skrutkové úchytky. Možnosť označenia pomocou priloženého štítku na štítok na označenie portu. Sú namontované vopred zmontované, perforované montážne dosky z pozinkovaného oceľového plechu s perforáciou 3,2 mm.
Na dierovanú dosku je možné pripevniť univerzálny montážny držiak priamo na bezskrutkové upevnenie komponentov VDI. V spodnej oblasti pripojenia je nainštalovaná trojcestná zásuvka (otočná o 90 °). Zásuvky je možné pripojiť priamo pomocou pripojovacej svorky. Zásuvky môžu byť vybavené priloženým ochranným krytom kontaktov, aby zodpovedali triede ochrany II. Zásuvku trojitého ochranného kontaktu je možné tiež namontovať na DIN lištu v dvoch polohách. Poznámka: Modul prepäťovej ochrany typu 3 je možné pripojiť priamo (nie je súčasťou dodávky).
Tento text bol preložený strojovo.
Použitie v obytných budovách podľa DIN 18015 a na inštaláciu dvojizolovaných komponentov VDI.
Stupeň krytia IP30, trieda ochrany II izolovaná. Skladá sa z: plastová základná doska so štandardnou káblovou svorkou, ventilačné dvere z oceľového plechu, práškované a vypaľované, v jednej rovine s interiérom, ručne ovládané pánty. Zámok dverí so zapustenou rukoväťou vpredu zapustenou a rukoväťou, ktorá sa automaticky sklopí, pánt dverí vpravo alebo vľavo.
Horná pripojovacia oblasť: Patch panel a DIN lišta zaklapnuté na izolované pre rôzne komunikačné moduly, pre požadované funkčné vyrovnanie potenciálov podľa DIN EN 50310 (VDE 0800-2-310) sú na patch panel 2 skrutkové úchytky. Možnosť označenia pomocou priloženého štítku na štítok na označenie portu. Sú namontované vopred zmontované, perforované montážne dosky z pozinkovaného oceľového plechu s perforáciou 3,2 mm.
Na dierovanú dosku je možné pripevniť univerzálny montážny držiak priamo na bezskrutkové upevnenie komponentov VDI. V spodnej oblasti pripojenia je nainštalovaná trojcestná zásuvka (otočná o 90 °). Zásuvky je možné pripojiť priamo pomocou pripojovacej svorky. Zásuvky môžu byť vybavené priloženým ochranným krytom kontaktov, aby zodpovedali triede ochrany II. Zásuvku trojitého ochranného kontaktu je možné tiež namontovať na DIN lištu v dvoch polohách. Poznámka: Modul prepäťovej ochrany typu 3 je možné pripojiť priamo (nie je súčasťou dodávky).
Tento text bol preložený strojovo.
Prevedenie
- RAL farebné číslo 9010 Spôsob montáže povrchová / konštrukcia Stupeň krytia IP30 Počet dverí 1 Počet ochranných líšt 1
