Name: Hager ZB33SEQ19EN ocelový plech
Brand: Hager
SKU: 3200213
Availability: BackOrder

Technické parametre

Rozmer.: (š x v x h) 800 x 1100 x 205 mm

Obsah: 1 ks

Materiál: ocelový plech

Šírka: 800 mm

V: 1100 mm

Hĺbka: 205 mm

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3200213 Hager ZB33SEQ19EN ocelový plech

Popis

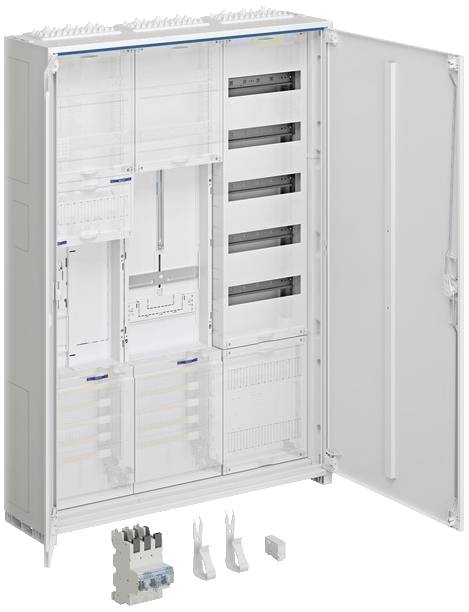

Kompletná skriňa,universZ,1ZP,RES,SG,BKE-I,VT5,APZ,SLS 50A,1100x800x205mm,IP44. Riešenie elektromerovej skrine Skriňa skrine podľa DIN VDE 0603/1, rozmerová norma DIN 43 870 pre montáž na povrch, pod omietku alebo čiastočne zapustenú montáž. Pozostáva zo skrinky s dvierkami z práškovo lakovaného, vypáleného, stabilného profilovaného oceľového plechu hrúbky 1 mm. Vnútorná podšívka kompletne vyrobená z plastu. Káblové vstupy v hornej a dolnej časti cez vstavané plastové prírubové dosky. Prelisované v plastovej časti na zadnej strane. Prípojnicové priechodky ako príruby na oboch stranách, ktoré je možné v spodnej časti otvárať bez náradia ako možnosť pripojenia prípojníc rôznych skríň alebo v spojení s káblovou pripojovacou skrinkou a pripájacou sadou. Okrem implementácie v NAR sú otvory aj v oblasti AAR (pre výšky 1100 a 1400 mm) a RfZ (pre výšky 1100 mm). Zapustené dvierka s vnútornými, nastaviteľnými pántmi, je možné vyklápať vpravo alebo vľavo s uhlom otvorenia 110°. Zámok dverí so štvrťotáčkou. Zámok dverí je možné nahradiť iným zámkom. Skrinky je možné pripevniť vedľa seba a na seba. Veľkosť skrine 1 až 5 polí so 72 až 540 úložnými jednotkami (PLE). Poznámka: Podľa VDE-AR-N 4100:2019-04 sa hlavné vedenie musí vložiť zospodu alebo zboku do spodného pripojovacieho priestoru elektromernej skrine a tam pripojiť. Výška: __ mm (1100 mm alebo 1400 mm) Šírka: __ mm Hĺbka: 205 / 160 mm, farba RAL: 9010 Trieda ochrany 44, trieda ochrany II Menovitý prúd systému prípojníc 250 A Prevedenie podľa VDE-AR-N 4100:2019 -04 Systém meračov pre __ polohy meračov. Podľa technických podmienok pripojenia (TAB) VNB __ pre: __ Elektronické merače v domácnosti (eHZ) alebo __ merače s 3-bodovým upevnením (3HZ). __ pre referenčné systémy s typickou spotrebou domácnosti max. 63 A (10 mm²) podľa DIN 18015-1 (__ byty, __ všeobecné, __ rezerva, __ tepelné čerpadlo) __ pre aplikácie s trvalým prúdom max 32 A (10 mm²) podľa VDE-AR-N 4100: 2019-04 (napr. FV do 22 kW) __ pre aplikácie s nepretržitým napájaním

Tento text bol preložený strojovo.
