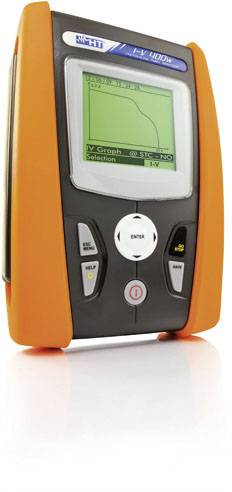

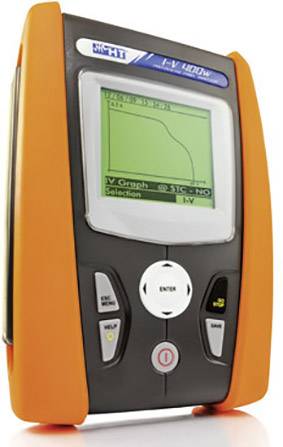

HT Instruments I-V400w digitálne/y merač parametrov fotovoltaických zariadení, grafický displej

Stanovenie prúdovo-napäťovej charakteristiky jednotlivých fotovoltaických modulov ako aj reťazca modulov do max. 1 000 V a max. 15 A. Jednoduchým stlačením tlačidla sa na grafickom displeji zobrazí aktuálny výkon (Mpp), špičkový výkon, skratový prúd a napätie otvoreného obvodu a automaticky sa prevedú na štandardné testovacie podmienky (STC).
Charakteristické krivky zmerané a prevedené na STC sa tiež zobrazia a porovnajú s charakteristickými krivkami stanovenými výrobcom. To znamená, že je možné okamžite vyvodiť závery o aktuálnej kvalite FV modulov. Po meraní môžu byť namerané údaje a charakteristiky uložené s 3 referenčnými číslami (systém, reťazec, číslo modulu) a ďalším textovým komentárom v I-V400w a prenesené do PC alebo iPad / tabletu cez opticky izolované rozhranie alebo cez WLAN a na ďalšie spracovanie. (Protokol) možno vyhodnotiť.
Užívateľ môže databázu s charakteristikami najbežnejších FV modulov kedykoľvek rozšíriť alebo aktualizovať priamo alebo prostredníctvom PC rozhrania so softvérom TOPVIEW.
Na obrazovke I-V400w sa priamo zobrazujú nasledujúce namerané hodnoty: Špičkový výkon (s STC) a aktuálne meraný výkon (MPP) Skratový prúd Isc a napätie Uoc pri otvorenom obvode, ako aj Impp a Umpp Fill FF in% Grafické znázornenie IU a Charakteristická krivka PWR pre OPC a STC · Celkový výsledok testu OK / NOK
