Ilustračný obrázok

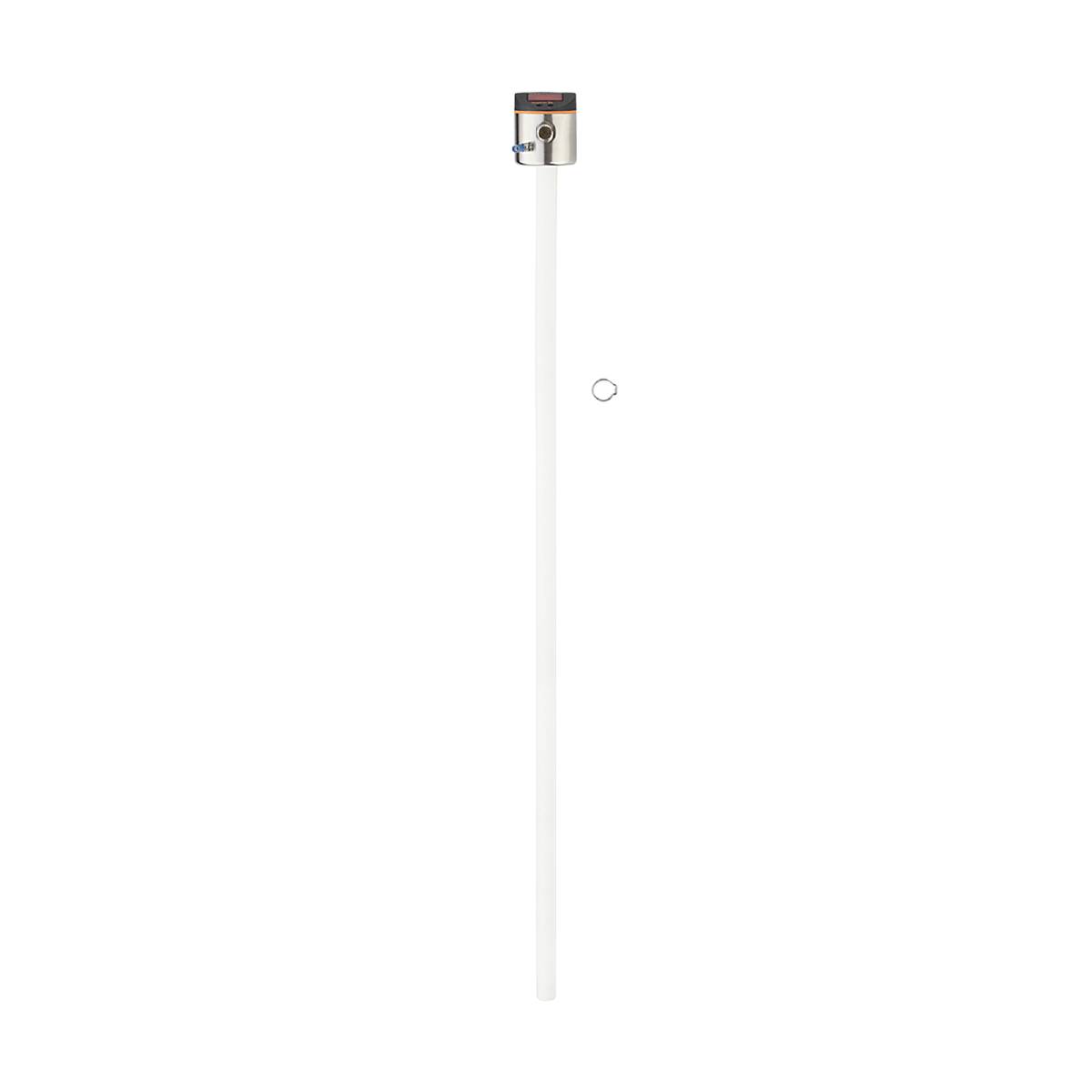

ifm Electronic LK3124, LK3124 elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks
Kategória výrobku
elektronické hladinové čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
0.636 m
Typ
LK3124
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (759,00 € / kus)
759,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm LK3124 Elektronický snímač hladiny
- Pre spoľahlivé monitorovanie hladiny nádrží a kontajnerov
- Vhodné pre vodu, oleje a chladiace mazivá
- Ľahko čitateľný 4-miestny LED displej
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Rozmery [mm]: Ø 16
- Aktívna plocha A [mm]: 585
- Analógové výstupné napätie [V]: 0...10, invertovateľné
- Analógový výstupný prúd [mA]: 4...20, invertovateľný
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka / stav: 2 x LED, zelená (cm, palec); Stav spínania: 1 x LED, žltá; Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
- Revízia IO-Link: 1.1
- Princíp merania hladiny: kapacitný
- Štandard SDCI: IEC 61131-9
- Dĺžka lišty L [mm]: 728
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: 0...60
- Výrobné nastavenie: Chladiace mazivá na vodnej báze; voda; médiá podobné vode
- Opakovateľnosť: ±2
- Rozlíšenie [mm]: 5
- Konštrukcia ochrany proti skratu: tepelná, taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link
- Tlak v nádobe [bar]: 0,5; (pri inštalácii s montážnym príslušenstvom: E43001 - E43007, E43019)
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia pripravenosti [s]:< 3
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...30 DC
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
- Dielektrická konštanta média:> 2
- Elektrická verzia: PNP/NPN
- Celkové výstupy: 2
- Hmotnosť [g]: 548 600
- Hysterézia OP - rozsah nastavenia [mm]: 4
- V krokoch po - Rozsah nastavenia [mm]: 10
- Neaktívna plocha I1 / I2 [mm]: 104 / 39
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -25...80
- Max. záťaž [Ω]: 500
- Max. rýchlosť zmeny hladiny [mm/s]: 300
- Max. pokles napätia spínací výstup DC [V]: 2,5
- Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
- Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43102: 35...55 )
- Teplota média - olej [°C]: 0...70
- Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43102: 35...55 )
- Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
- Chyba merania: ± 5
- Min. záťažový odpor [Ω]: 2000
- Min. doba cyklu procesu [ms]: 3.2
- MTTF: 194
- Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; alkálie; Potravinársky a galvanický sektor
- Napätie nulového signálu [V]: 0
- Prúd nulového signálu [mA]: 4,0
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; prúdový/napäťový výstup; SP/rP poloha; úprava operácie; výber médií; nastavenie posunu; Oneskorenie preraďovania/podraďovania
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
- Analógové procesné dáta: 2
- Binárne údaje o procese: 1
- Referenčný bod OP - Rozsah nastavenia [mm]: 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF
- Spínací bod rP - rozsah nastavenia [mm]: 50...580
- Spínací bod SP - rozsah nastavenia [mm]: 60...590
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Režim SIO: áno
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 50
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Plné napätie signálu [V]: 10
- Prúd plného signálu [mA]: 20
- Materiály prichádzajúce do styku s médiom: PP
- Kategória výrobku
elektronické hladinové čidlo
- Typ
LK3124
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
M12
- Výstupy
PNP
NPN
- Materiál
PP
- Materiál puzdra
Ušlechtilá ocel V2A
- Min. teplota média
0 °C
- Max. teplota média
70 °C
- Prevádzkový tlak (max.)
0.5 bar
- Min. merací rozsah
0.05 m
- Merací rozsah
0.636 m
- Merací rozsah
0.05 - 0.636 m
IP67
- Hmotnosť
0.5030 kg
- Min. okolitá teplota
0 °C
- Max. okolitá teplota
60 °C
- (Ø)
16 mm
- Rozmer.
(Ø) 16 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321530 ifm Electronic LK3124, LK3124 elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321530 ifm Electronic LK3124, LK3124 elektronické hladinové čidlo, 0.05 - 0.636 m, 18 - 30 V/DC, 1 ks
Popis
ifm LK3124 Elektronický snímač hladiny
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
