ifm Electronic LK8123, LK8123 elektronické hladinové čidlo, 0.04 - 0.429 m, 18 - 30 V/DC, 1 ks

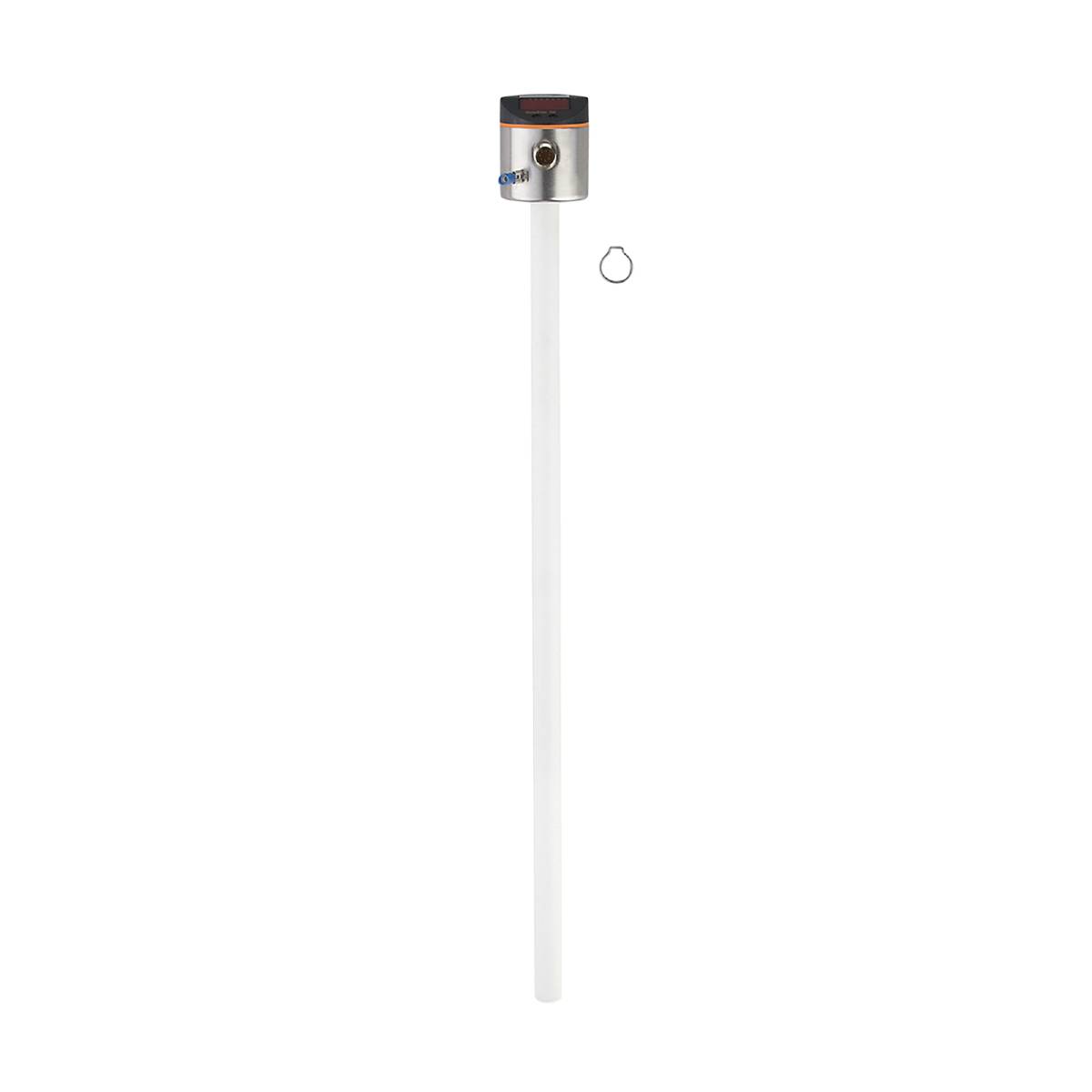

Dlhá biela palica s kovovým držadlom a krúžkom na boku, pravdepodobne nástroj alebo prístroj, na čiernom pozadí.
Ilustračný obrázok
Kategória výrobku
elektronické hladinové čidlo
Min. prevádzkové napätie
18 V/DC
Prevádzkové napätie max.
30 V/DC
Merací rozsah
0.429 m
Typ
LK8123
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 23. 11.
Počet
Celkom (655,00 € / kus)
655,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

ifm LK8123 Elektronický snímač hladiny

  • Pre spoľahlivé monitorovanie hladiny nádrží a kontajnerov
  • Vhodné pre vodu, oleje a chladiace mazivá
  • Ľahko čitateľný 4-miestny LED displej
  • Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link

Technické parametre

  • Rozmery [mm]: Ø 16
  • Aktívna plocha A [mm]: 390
  • Počet digitálnych výstupov: 4
  • Počet vstupov a výstupov: Počet digitálnych výstupov: 4
  • Displej: Zobrazovacia jednotka: 2 x LED, zelená (cm, palec); Stav spínania: 4 x LED, žltá (OUT4...OUT1); Namerané hodnoty: alfanumerický displej, 4 číslice; Parametrizácia: alfanumerický displej, 4 číslice
  • Revízia IO-Link: 1.1
  • Princíp merania hladiny: kapacitný
  • Štandard SDCI: IEC 61131-9
  • Dĺžka lišty L [mm]: 472
  • Typ prenosu IO-Link: COM2 (38,4 kBaud)
  • Teplota okolia-1 [°C]: 0...60
  • Výrobné nastavenie: Chladiace mazivá na vodnej báze; voda; médiá podobné vode
  • Opakovateľnosť: ±2
  • Rozlíšenie [mm]: 5
  • Konštrukcia ochrany proti skratu: tepelná, taktovaná
  • Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
  • Výstupný signál: spínací signál; IO Link
  • Tlak v nádobe [bar]: 0,5; (pri inštalácii s montážnym príslušenstvom: E43001 - E43007, E43019)
  • Tlak v nádobe [MPa]: 0,05; (pri inštalácii s montážnym príslušenstvom: E43001 - E43007, E43019)
  • Požadovaná trieda hlavného portu: A
  • Čas oneskorenia pripravenosti [s]:< 3
  • Zvláštnosť: Pozlátené kontakty
  • Prevádzkové napätie [V]: 18...30 DC
  • Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 200
  • Dielektrická konštanta média:> 2
  • Elektrická verzia: PNP/NPN
  • Celkový počet výstupov: 4
  • Hmotnosť [g]: 372 600
  • Hysterézia OP - rozsah nastavenia [mm]: 3
  • V krokoch po - Rozsah nastavenia [mm]: 5
  • Neaktívna plocha I1 / I2 [mm]: 60 / 22
  • Komunikačné rozhranie: IO-Link
  • Ochrana proti skratu: áno
  • Skladovacia teplota [°C]: -25...80
  • Max. rýchlosť zmeny hladiny [mm/s]: 200
  • Max. pokles napätia spínací výstup DC [V]: 2,5
  • Médiá: Chladiace mazivá na vodnej báze; oleje; médiá na báze oleja; voda; médiá podobné vode
  • Stredná teplota - chladiace mazivo [°C]: 0...35; (s potrubím klimatizácie E43101: 35...60 )
  • Teplota média - olej [°C]: 0...70
  • Teplota média - voda [°C]: 0...35; (s potrubím klimatizácie E43101 35...60)
  • Krátkodobá stredná teplota - olej [°C]: 0...90; (< 1 hodina)
  • Chyba merania: ± 5
  • Min. doba cyklu procesu [ms]: 3.2
  • MTTF: 227
  • Nevhodné pre: vysoko vodivé médiá; priľnavé médiá; granule; hromadný tovar; kyseliny; alkálie; Oblasť hygieny a galvanizácie
  • Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; spínacia logika; SP/rP poloha; úprava operácie; výber médií; nastavenie posunu; Oneskorenie preraďovania/podraďovania
  • Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia, diagnostika zariadenia
  • Analógové procesné dáta: 2
  • Binárne údaje o procese: 4
  • Referenčný bod OP - Rozsah nastavenia [mm]: 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - VYP.
  • Spínací bod rP - rozsah nastavenia [mm]: 30...385
  • Spínací bod SP - rozsah nastavenia [mm]: 35...390
  • Trieda ochrany: IP 67
  • Trieda ochrany: III
  • Režim SIO: áno
  • Zástrčka: Rozloženie kolíkov: 0066 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
  • Prúdová spotreba [mA]:< 50
  • Dôkaz preťaženia: áno
  • Ochrana proti prepólovaniu: áno
  • Materiály prichádzajúce do styku s médiom: PP
Kategória výrobku

elektronické hladinové čidlo

Typ

LK8123

Min. prevádzkové napätie

18 V/DC

Prevádzkové napätie max.

30 V/DC

Prevádzkové napätie

18 - 30 V/DC

Vlastnosti

LED kontrolka

Pripojenie

M12

Výstupy

PNP

NPN

Materiál

PP

Materiál puzdra

PBT

Min. teplota média

0 °C

Max. teplota média

70 °C

Prevádzkový tlak (max.)

0.5 bar

Min. merací rozsah

0.04 m

Merací rozsah

0.429 m

Merací rozsah

0.04 - 0.429 m

Typ kontaktu

Antivalentná

IP67

Hmotnosť

0.4099 kg

Min. okolitá teplota

0 °C

Max. okolitá teplota

60 °C

Dĺžka

472 mm

(Ø)

16 mm

Rozmer.

(Ø x d) 16 mm x 472 mm

Obsah

1 ks

Spĺňa RoHS

áno

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3321443 ifm Electronic LK8123, LK8123 elektronické hladinové čidlo, 0.04 - 0.429 m, 18 - 30 V/DC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3321443 ifm Electronic LK8123, LK8123 elektronické hladinové čidlo, 0.04 - 0.429 m, 18 - 30 V/DC, 1 ks

Popis

ifm LK8123 Elektronický snímač hladiny

Tento text bol preložený strojovo.
